Fonctionnalités externes

Boîtier durable et résistant aux intempéries

L’enregistreur Song Meter Micro 2 est conçu pour un déploiement en extérieur à long terme. Fabriqué à partir de plastique polycarbonate durable, il est résistant aux UV et aux intempéries. Le boîtier est conforme aux normes IP67, ce qui signifie qu’il peut résister à une immersion temporaire dans l’eau jusqu’à une profondeur d’un mètre sans intrusion d’eau.

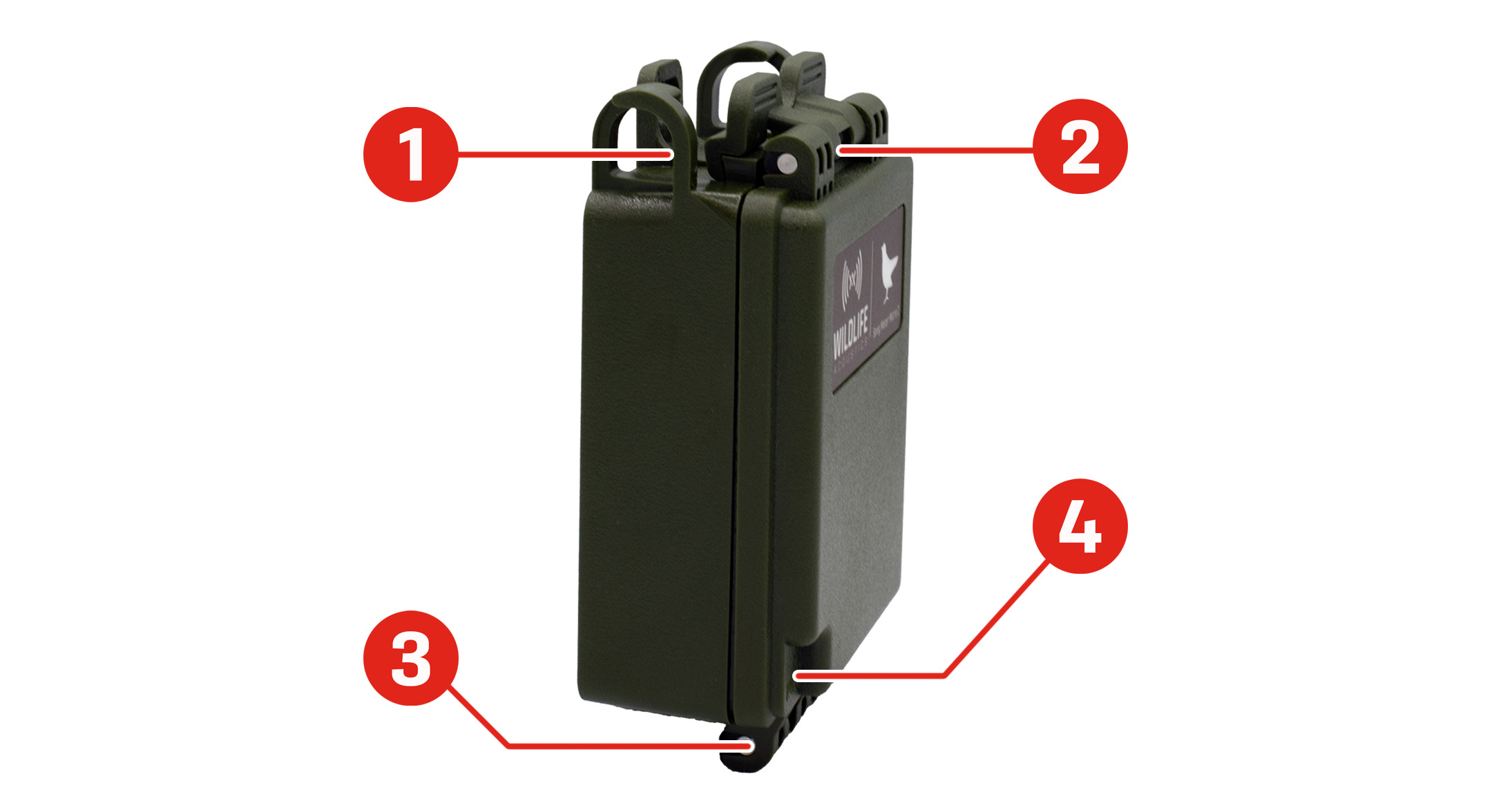

Figure 1. Vue avant gauche
Vue avant gauche du Song Meter Micro 2 avec le couvercle fermé. L’emplacement des fonctionnalités est mis en évidence. Le loquet du boîtier est situé sur le bord supérieur de l’enregistreur. L’une des deux boucles de montage est située à gauche du loquet du boîtier. L’évent du microphone se trouve dans le coin inférieur gauche du couvercle avant, au-dessus d’une étiquette MIC estampée. La charnière du boîtier est située sur le bord inférieur de l’enregistreur.

  1. Une des deux boucles de montage, qui peut accueillir des cordons élastiques, des cordes ou des câbles antivol jusqu’à un diamètre de 0,420 po (10,67 mm). Voir Options de montage polyvalentes.

  2. Le loquet du boîtier s’enclenche pour maintenir l’étanchéité du boîtier.

  3. La charnière du boîtier maintient le couvercle et le corps de l’enregistreur fixés en permanence.

  4. Un microphone acoustique est installé derrière un évent sur le couvercle avant. Il est protégé par une membrane interne résistante aux intempéries.

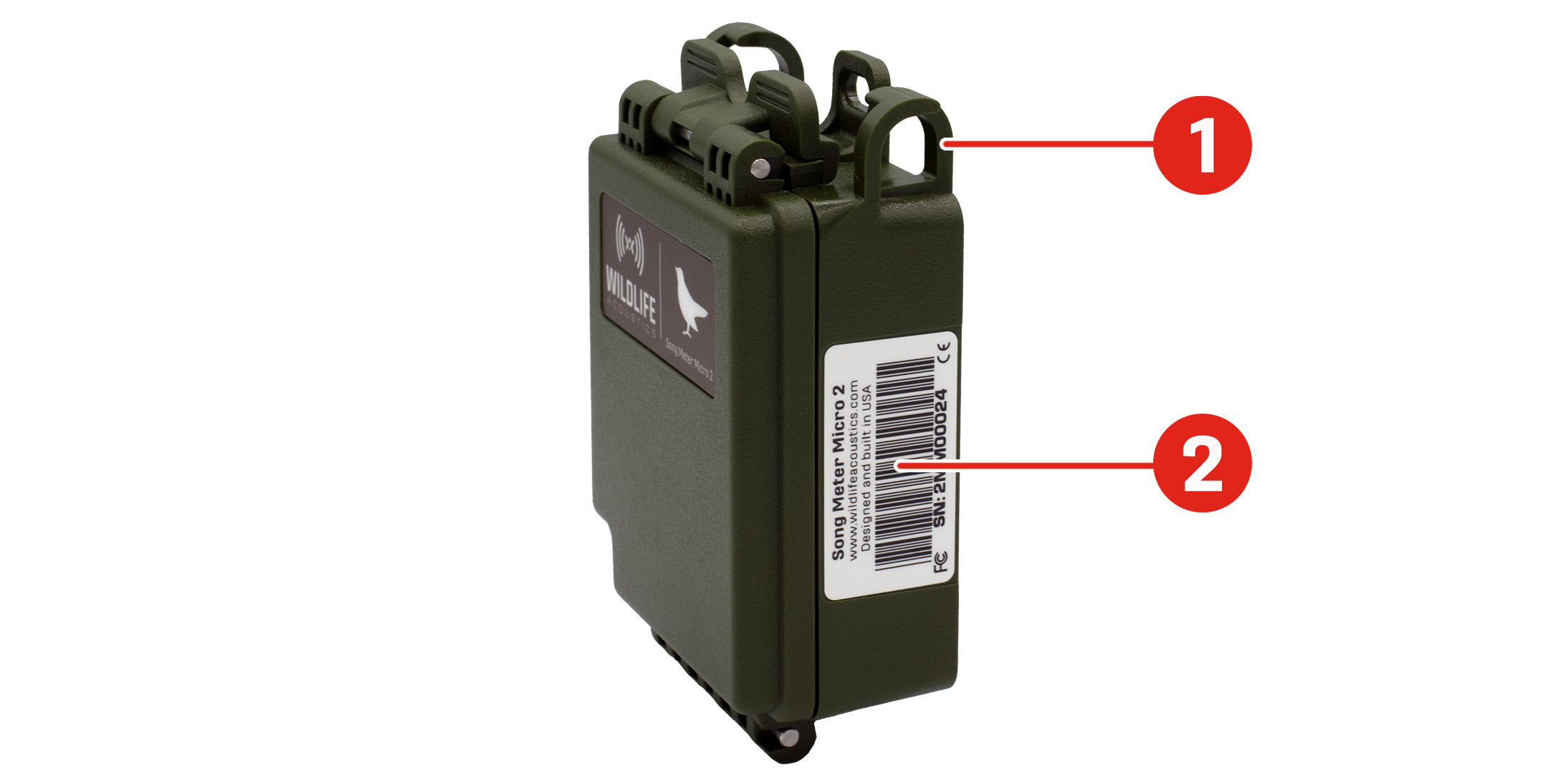

Figure 2. Vue avant-droite
Vue avant-droite du Song Meter Micro 2 avec le couvercle fermé. L’emplacement des fonctionnalités est mis en évidence. L’une des deux boucles de montage est située dans le coin supérieur droit du boîtier. Une étiquette à code-barres se trouve sur le bord droit du boîtier.

  1. Une des deux boucles de montage, qui peut accueillir des cordons élastiques, des cordes ou des câbles antivol jusqu’à un diamètre de 0,420 po (10,67 mm). Voir Options de montage polyvalentes.

  2. L’étiquette à code-barres indique le nom du modèle et le numéro de série de l’enregistreur.

    Ces informations sont également visibles dans l’application Song Meter Configurator sur le Écran État.

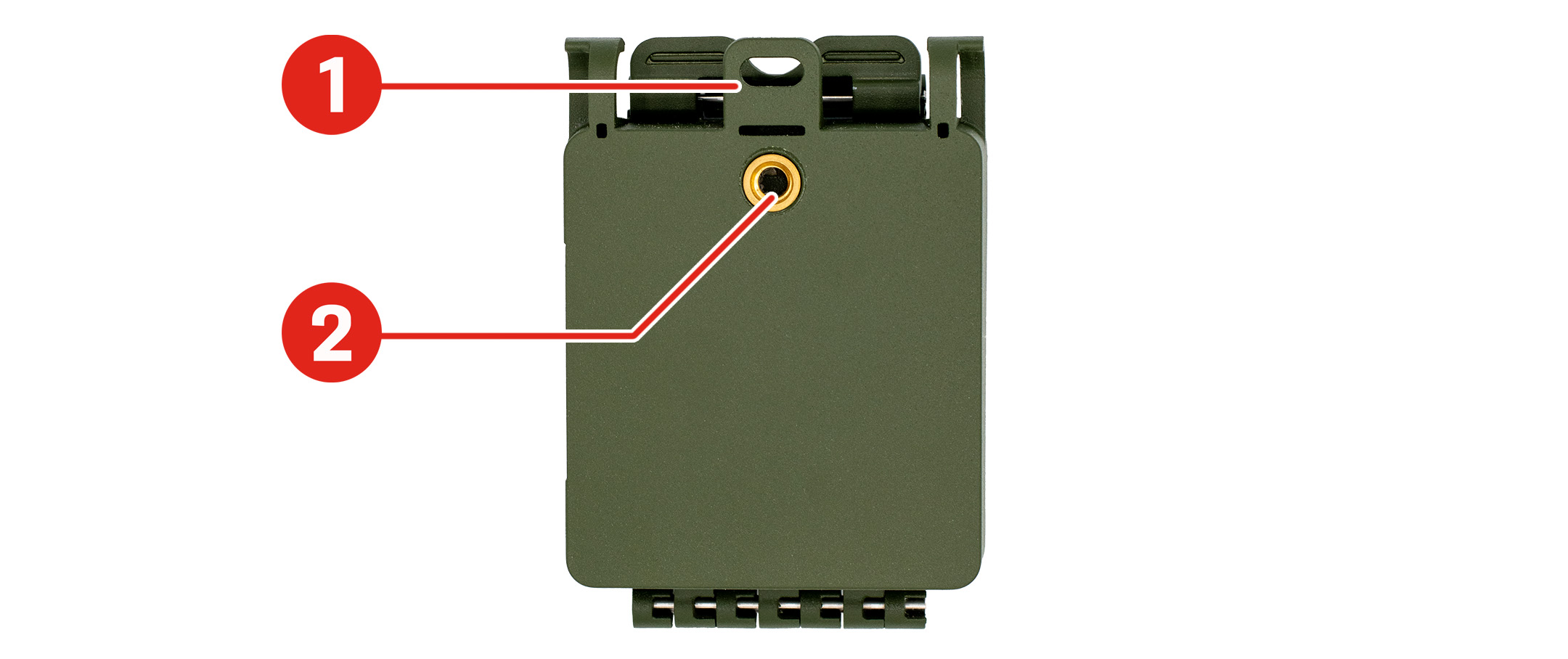

Figure 3. Vue arrière
Song Meter Micro 2 vu de l'arrière avec le couvercle fermé. La languette de montage se trouve au centre du bord supérieur de l'enregistreur. Un support de trépied encastré est situé juste en dessous de la languette de montage.

  1. La languette de montage peut accommoder des boulons ou des vis dont le diamètre de filetage maximal est de 3/16 po (4,6 mm). Elle peut également servir de points d’attache pour des cordons élastiques ou des attaches zippées.

  2. Un support pour trépied reçoit un boulon de 1/4 po-20, selon les mêmes spécifications que celles utilisées par de nombreux appareils photo, y compris les caméras de piste.

Options de montage polyvalentes

Le boîtier du Song Meter Micro 2 est équipé de points de fixation qui permettent une large gamme d’options de montage :

  • La languette de montage située en haut de l’arrière du boîtier peut accommoder des boulons ou des vis d’un diamètre de 3/16 po (4,6 mm). Elle peut également être utilisée pour fixer des crochets élastiques ou des attaches zippées, par exemple.

  • Les boucles de montage situées en haut à gauche et en haut à droite du boîtier conviennent à des câbles antivol, des cordes, des attaches ou des cordons élastiques, entre autres possibilités. Le diamètre intérieur de ces boucles est de 0,420 po (10,67 mm).

  • Le support pour trépied situé à l’arrière du boîtier s’adapte à un boulon de 1/4 po-20, ce qui permet la compatibilité avec de nombreux accessoires de montage conçus pour les caméras de piste.

    Remarque :

    Sachez que tous les supports de caméra n’utilisent pas les mêmes spécifications de boulon. Par exemple, les supports conçus pour les caméras vidéo lourdes peuvent utiliser un boulon 3/8 po-16. Vérifiez les spécifications du fabricant lors de l’achat d’un support compatible.

Important :

Quelle que soit la méthode de montage, veillez à ne pas appliquer de force excessive sur le boîtier du Song Meter Micro 2. Si trop de force est appliquée, le boîtier peut fléchir, ouvrant des espaces entre le couvercle et le corps, et compromettant l’étanchéité de l’enregistreur aux intempéries.

Faites très attention lorsque vous fixez l’enregistreur à de jeunes arbres. La croissance de l’arbre au cours d’un déploiement pourrait augmenter la pression sur le boîtier.

Compatibilité des serrures

Un câble antivol peut être enfilé dans les deux boucles de montage situées sur le dessus du Song Meter Micro 2 pour le maintenir attaché à un arbre ou à une structure.

Le diamètre d’un câble antivol doit être inférieur à 0,420 po (10,67 mm) pour passer à travers les deux boucles de montage.
