Fonctionnalités internes

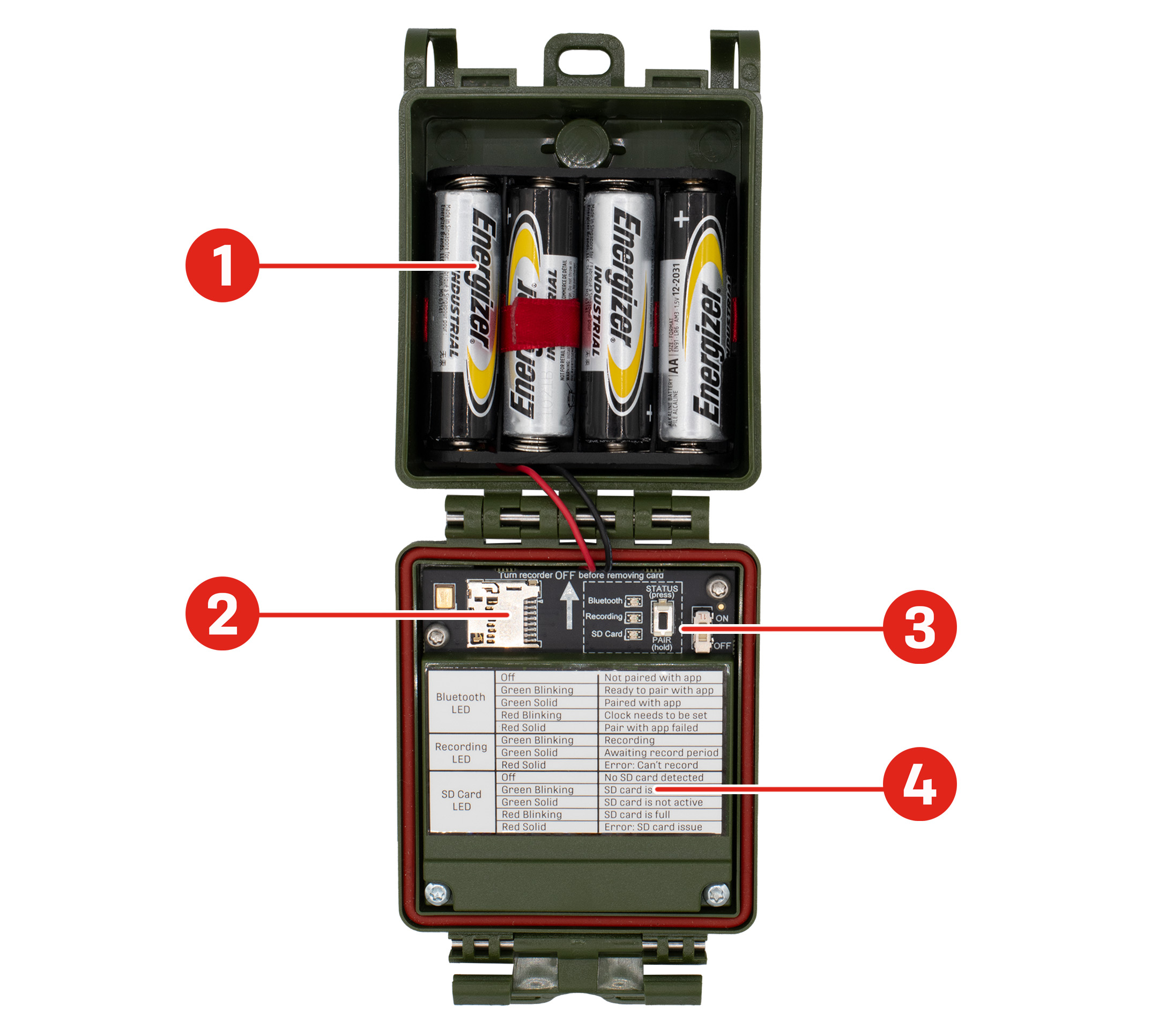

Song Meter Mini 2 présenté avec le boîtier ouvert et posé à plat, les composants internes faisant face au spectateur. L’emplacement des principales caractéristiques est indiqué : le compartiment pour piles AA occupe la moitié supérieure du boîtier. L’emplacement pour carte microSD est situé en haut à gauche de la moitié inférieure du boîtier, la carte étant insérée par le côté droit. Le panneau de commande est situé à droite de l’emplacement pour carte microSD et comprend trois LED, un bouton et un interrupteur. La légende des LED d’état est imprimée sur un autocollant qui occupe la partie inférieure de la moitié inférieure du boîtier. — Figure 1. Aperçu interne

Compartiment pour piles AA

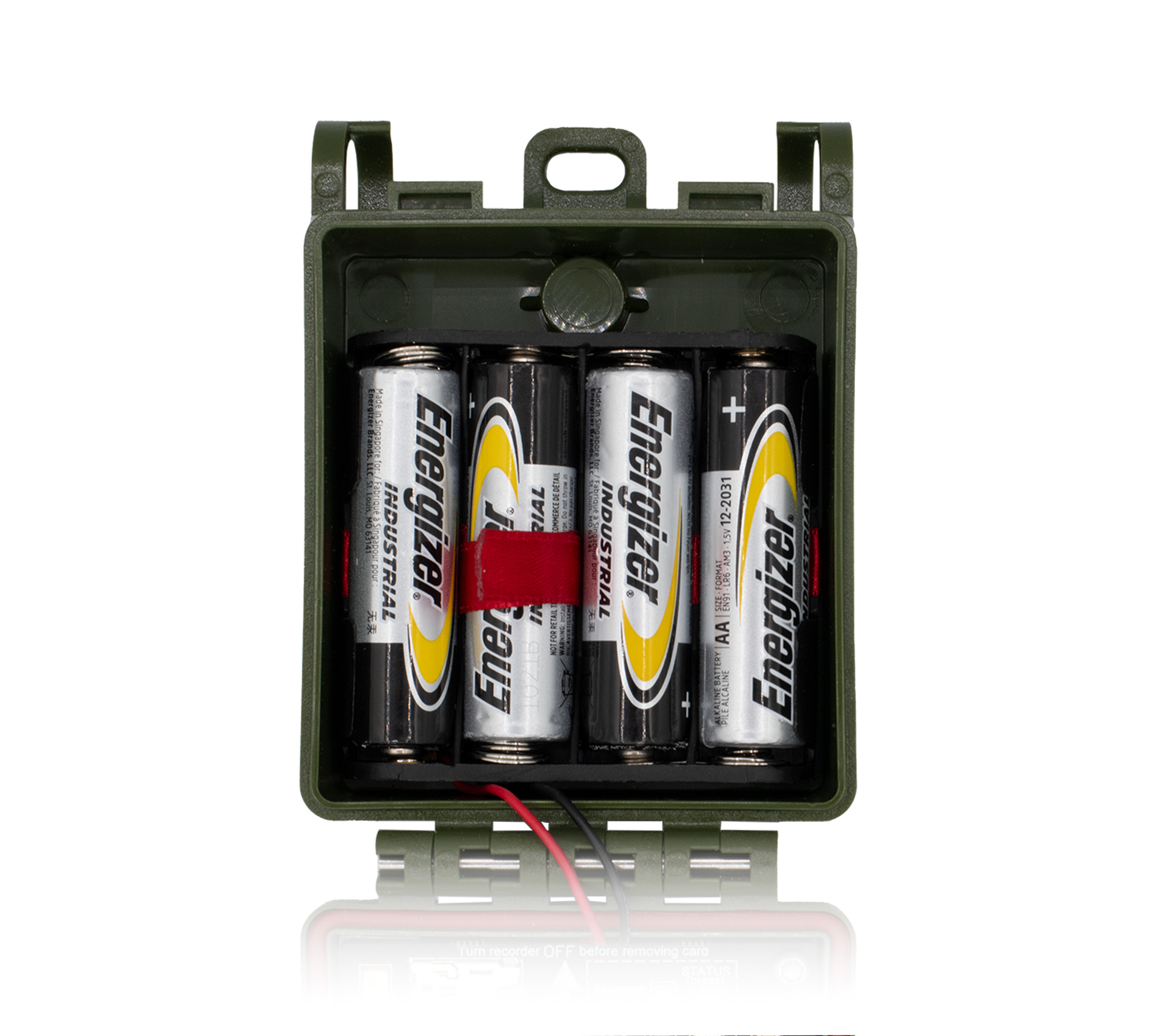

L’orientation des piles AA doit être alternée. Le compartiment pour piles occupe la moitié supérieure du boîtier lorsqu’il est complètement ouvert. Dans cette orientation, la pile la plus à gauche est pointée du côté positif vers le bas.

Le compartiment pour piles AA contient quatre piles AA. Les quatre piles doivent être installées pour que le Song Meter Micro 2 s’allume.

Le compartiment pour piles comporte deux rubans fixés sur les bords gauche et droit du compartiment. Chaque ruban doit être placé derrière deux piles, les extrémités libres étant visibles entre les deux piles du milieu. Pour retirer facilement les piles, tirez sur les extrémités libres des rubans.

Pour plus d’informations sur les différents types de piles AA, y compris Energizer® Ultimate Lithium™, voir Types de piles AA.

Ordre d’insertion des piles AA

Lorsque vous insérez les piles, commencez près de l’extrémité attachée de chaque ruban sur le côté extérieur de chaque plateau et dirigez-vous vers l’extrémité libre. Cela garantira que le ruban est suffisamment souple pour laisser de la place pour chaque pile. S’il n’est pas suffisamment souple, le ruban risque de pousser les piles hors du compartiment.

Meilleures pratiques pour les piles AA

Une mauvaise utilisation de la batterie peut endommager définitivement votre enregistreur. Veillez toujours à suivre ces directives.

Ne mélangez pas des piles neuves ou fraîchement chargées avec des piles usagées ou non chargées. Une seule pile déchargée empêchera l’ensemble de fonctionner.
- L'enregistreur perdra de l'alimentation prématurément et pourrait ne pas s'allumer du tout.
- Les piles peuvent laisser échapper des produits chimiques corrosifs susceptibles d'endommager l'enregistreur..
Ne mélangez pas plusieurs types de piles (par exemple en combinant des piles alcalines et des piles NiMH). Les quatre piles doivent être du même type.

Idéalement, toutes les piles doivent être de la même marque et du même modèle. Le mélange de piles présentant des caractéristiques différentes peut produire des résultats imprévisibles.
Assurez-vous que les piles sont orientées avec la polarité positive/négative correcte.

Si une pile AA sur huit est insérée à l’envers, le Song Meter Micro 2 peut s'allumer, mais une batterie à l'envers finira par laisser échapper des produits chimiques corrosifs qui peuvent endommager l'enregistreur.
Retirez les piles avant de ranger l’appareil.

Emplacement pour carte microSD

L’enregistreur Song Meter Micro 2 enregistre les fichiers d’enregistrement et un journal récapitulatif sur une carte mémoire microSD installée dans l’emplacement.

Pour insérer une carte microSD, faites-la glisser dans l’emplacement jusqu’à ce qu’elle s’enclenche. Pour la retirer, enfoncez doucement la carte dans l’emplacement jusqu’à ce qu’elle fasse un nouveau clic, puis laissez le mécanisme à ressort interne éjecter la carte.

Ne retirez la carte SD qu’après avoir mis l’interrupteur d’alimentation sur OFF (ARRÊT) et attendu que toutes les Status LED (LED d’état) soient éteintes.
Utilisez l’application Song Meter Configurator pour vérifier l’espace d’enregistrement disponible sur la carte SD.

« Carte SD » et « Carte microSD »

L’application Song Meter Configurator et cette documentation peuvent utiliser le terme « carte SD » de manière générique. Cela fait référence à la fois à la carte SD pleine taille utilisée par la famille Song Meter Mini et à la carte microSD utilisée par la famille Song Meter Micro.

Le Song Meter Micro 2 prend uniquement en charge des cartes microSD.

Marques de cartes SD recommandées

Wildlife Acoustics recommande la marque de cartes SD SanDisk® en raison de ses performances supérieures. Kingston® et PNY® conviennent également.

Panneau de commande

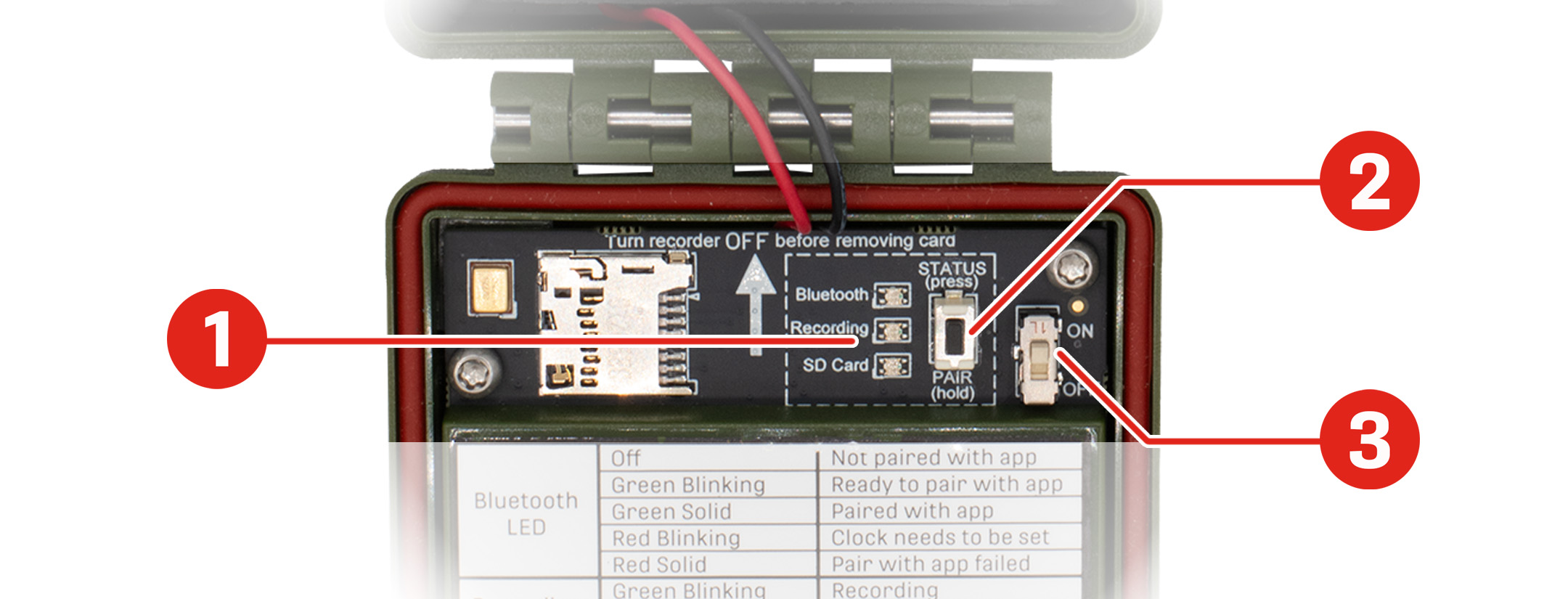

Le panneau de contrôle est situé à l'intérieur du couvercle avant du Song Meter Micro 2, près de la charnière du boîtier. Sur le côté gauche se trouve le logement pour carte MicroSD. À droite du centre, il y a trois voyants d'état alignés verticalement, le bouton de couplage/état et l'interrupteur marche/arrêt. — Figure 2. Panneau de commande

LED D’ÉTAT

Les trois STATUS LED (LED D’ÉTAT) de l’enregistreur fournissent des informations sur Bluetooth (Bluetooth), Recording (Enregistrement) et SD Card (Carte SD).

Les STATUS LED (LED D’ÉTAT) restent actives pendant que l’enregistreur est appairé avec l’application Song Meter Configurator .

Le tableau des définitions des STATUS LED (LED D’ÉTAT), ci-dessous, se trouve également dans le couvercle de l’enregistreur pour référence.

Tableau 1. Légende des LED d’état
Libellé de la LED	Activité de la LED	Signification de l’état
Bluetooth (Bluetooth)	Éteint	Non appairé à l’application Song Meter Configurator
	Vert clignotant	Prêt à être appairé avec l’application Song Meter Configurator
	Vert continu	Appairé à l’application Song Meter Configurator
	Rouge clignotant	L’horloge doit être réglée
	Rouge continu	Échec de l’appairage
Recording (Enregistrement)	Vert clignotant	Enregistrement
	Vert continu	En attente de la prochaine période d’enregistrement
	Rouge continu	Erreur : Impossible d’enregistrer
SD Card (Carte SD)	Éteint	Aucune carte SD n’est détectée
	Vert clignotant	La Carte SD est active : ne pas éjecter
	Vert continu	La carte SD est inactive : elle peut être éjectée en toute sécurité
	Rouge clignotant	La carte SD est pleine
	Rouge continu	Erreur : problème de carte SD

Commutateur ON/OFF

ON (MARCHE) (position haute) : la pleine puissance est activée. Le programme est lancé.
OFF (ARRÊT) (position basse) : L’enregistreur passe en mode veille à faible consommation d’énergie. Le programme est arrêté.

Lorsque l’enregistreur Song Meter Micro 2 est mis sous tension pour la première fois, les LED STATUS (ÉTAT) indiquent les états suivants : Bluetooth (Bluetooth), Recording (Enregistrement) et SD Card (Carte SD). Si l’enregistreur n’est pas appairé et que ses boutons ne sont pas touchés pendant une minute, les LED s’éteignent.

Remarque :

Lorsque l’enregistreur Song Meter Micro 2 est éteint, il exécute une routine pour terminer et sauvegarder tout enregistrement en cours. Cela peut prendre quelques secondes.

Ce processus permet de mettre l’interrupteur sur OFF (ARRÊT) en toute sécurité à tout moment.
