Écran État

L’écran État affiche toutes les informations d’état diffusées depuis un Song Meter Micro 2 et reçues par l’application Song Meter Configurator . Il affiche des informations sur la carte SD, les batteries, les paramètres de programmation, les microphones et la version du micrologiciel de l’enregistreur.

Pour accéder à l’écran État d’un enregistreur, naviguez vers Écran Enregistreurs, puis appuyez sur l’icône État située à droite du nom de l’enregistreur.

Lorsqu’un Song Meter Micro 2 se trouve à portée Bluetooth et diffuse des balises Bluetooth ou qu’il est appairé à l’application, son état est mis à jour dans l’application toutes les quelques secondes. Les dernières informations d’état reçues pour un enregistreur sont conservées par l’application lorsque l’application est fermée, que l’appareil mobile ou l’enregistreur est éteint, ou que l’enregistreur sort de la portée Bluetooth.

Lorsqu’un Song Meter Micro 2 est appairé à l’application Song Meter Configurator sur un appareil mobile, il ne diffuse pas de balises Bluetooth destinées à être reçues par d’autres appareils mobiles. Seul l’appareil mobile appairé recevra des mises à jour d’état en temps réel.

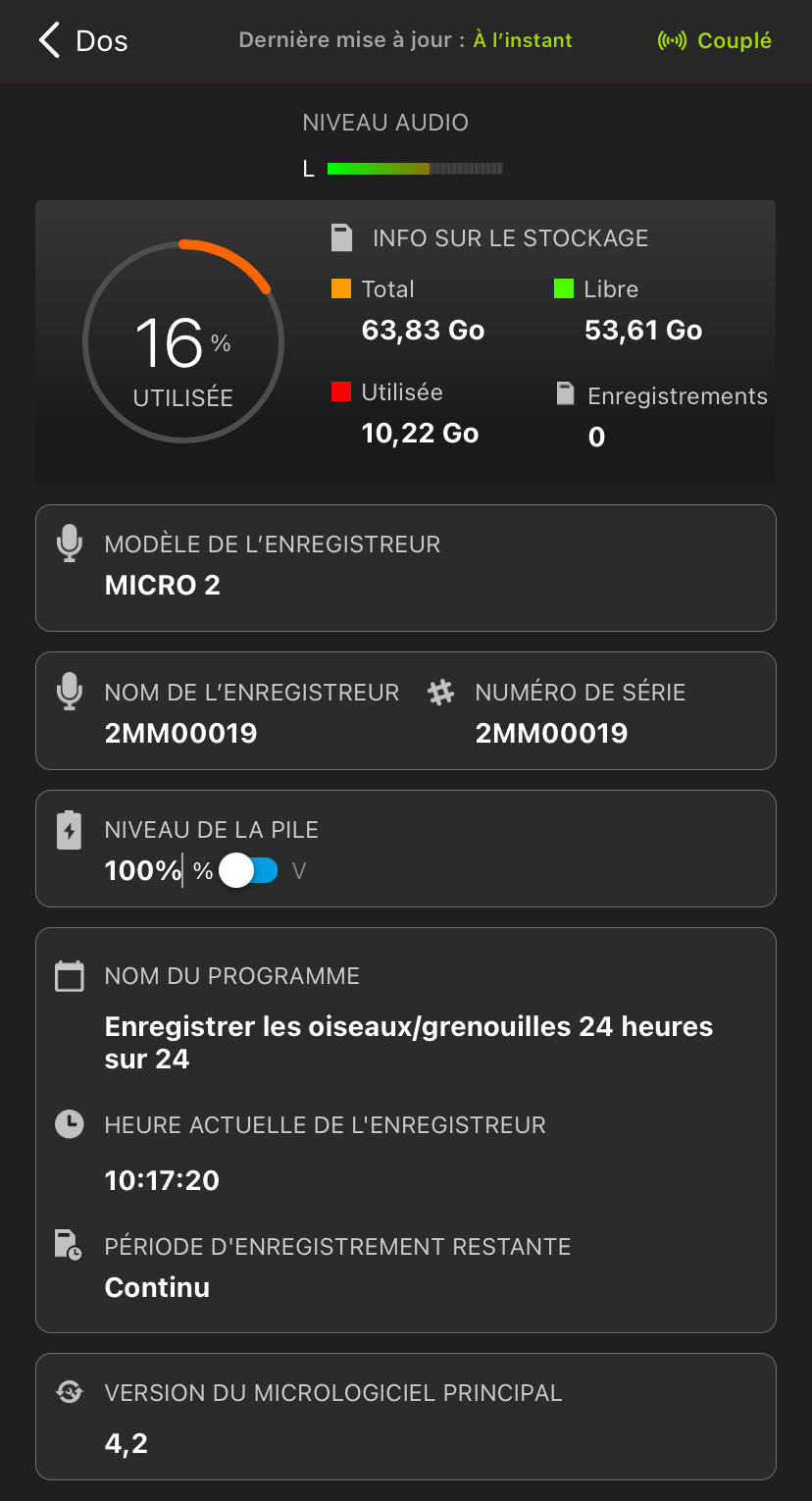

L’écran État affiche les informations et les éléments d’interface suivants, répertoriés de haut en bas, de gauche à droite :

Barre d’informations supérieure

Ces éléments sont disposés de gauche à droite tout en haut de l’écran État.

< État (icône de retour): Appuyez sur cette icône pour quitter l’écran État et revenir à l’écran Enregistreurs.
Dernière mise à jour: Ce texte indique quand l’application Song Meter Configurator a reçu pour la dernière fois les informations d’état de l’enregistreur sélectionné.
Appairé/Désappairé: Ce texte indique si l’enregistreur est appairé à l’application ou non.

Alerte concernant le nouveau micrologiciel

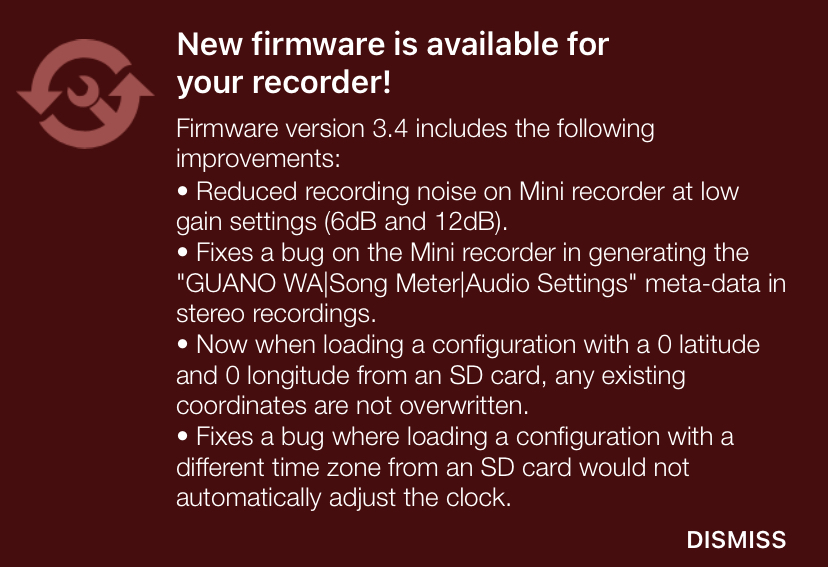

Exemple d’alerte concernant un nouveau micrologiciel pour la version 3.4. Le titre indique « Un nouveau micrologiciel est disponible pour votre enregistreur ! » Vous trouverez ci-dessous une liste des nouvelles fonctionnalités et des correctifs. Un bouton « FERMER » se trouve en bas à droite du panneau d’alerte.

Si l’application détecte que l’enregistreur utilise une version de micrologiciel plus ancienne que la dernière disponible, un message s’affiche en dessous de la barre d’informations supérieure. Ce message inclut un lien vers des instructions relatives à la mise à jour du micrologiciel ainsi que des notes de mise à jour pour la dernière version disponible du micrologiciel.

Pour fermer cette alerte, appuyez sur FERMER.

Panneau de niveau du microphone

Ce panneau n’est visible que lorsque l’enregistreur est appairé à l’application. Il affiche une représentation en temps réel du niveau du signal entrant.

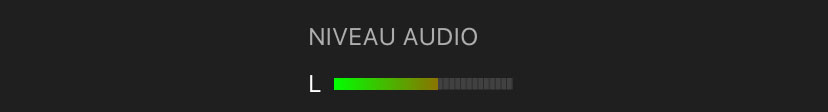

NIVEAU AUDIO

Ce compteur affiche une représentation en temps réel du volume sonore capté par le microphone du Song Meter Micro 2.

Le compteur ne répondra que si l’enregistreur effectue actuellement une période d’enregistrement.

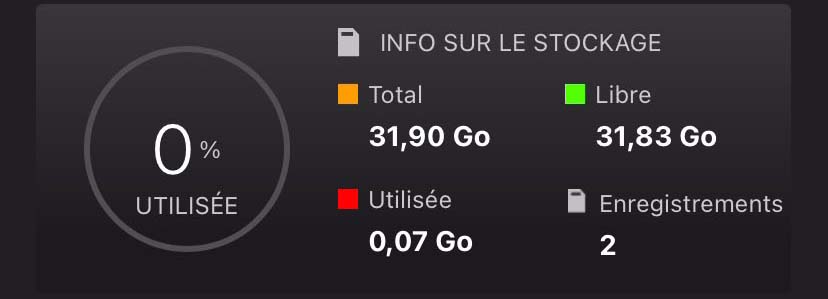

Panneau d’informations sur le stockage

Indication de message d’erreur: En cas de problème avec la carte SD, un message d’erreur s’affiche sous le texte INFO SUR LE STOCKAGE. Consultez Messages d’erreur relatifs à la carte SD pour la description des messages d’erreur courants.
Pourcentage de stockage utilisé: Ce graphique circulaire et ce texte en pourcentage indiquent la proportion de l’espace disponible sur la carte SD qui a été utilisée.
Total: En gigaoctets, indique l’espace total, utilisé et disponible, présent sur la carte SD.
Disponible: En gigaoctets, indique l’espace inutilisé et disponible pour le stockage d’enregistrements sur la carte SD.
Utilisé: En gigaoctets, indique l’espace occupé sur la carte SD par des enregistrements ou d’autres données.¹
Enregistrements: Nombre de fichiers d’enregistrement distincts enregistrés sur la carte SD depuis la dernière mise sous tension de l’enregistreur. Ce numéro est remis à zéro lorsque l’enregistreur s’éteint ou lorsque la carte SD est reformatée.

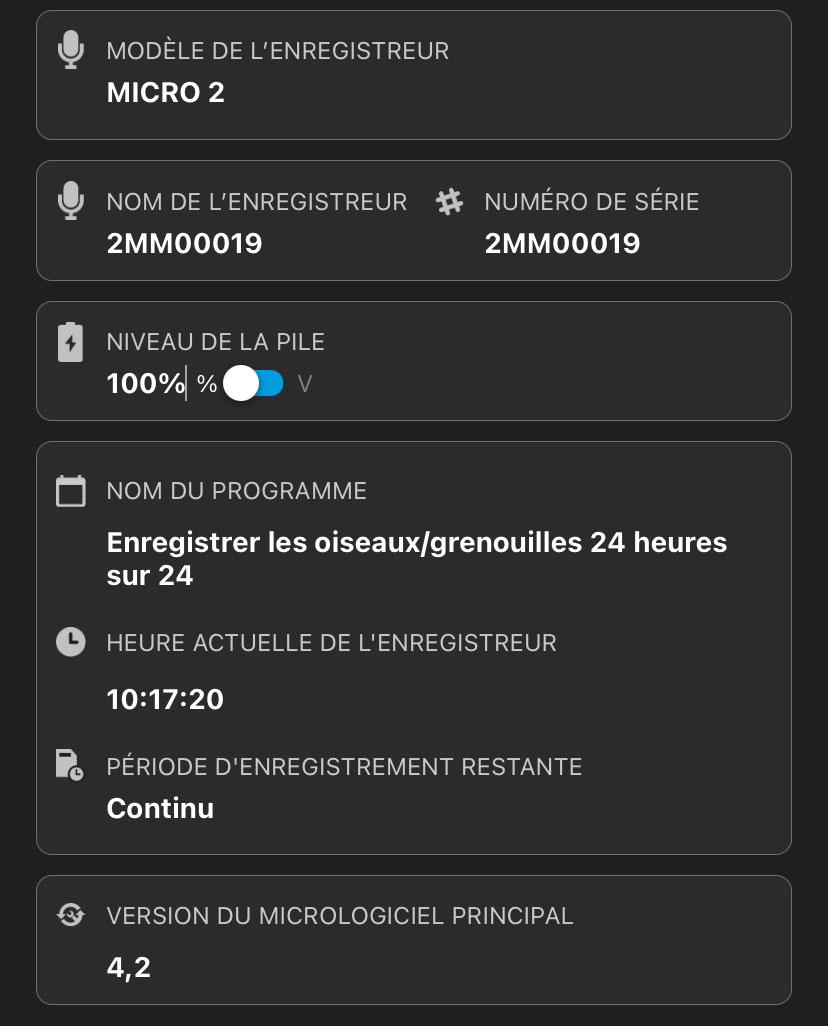

Autres panneaux d’information

Les champs d’informations suivants sont répertoriés sous le panneau d’informations sur le stockage.

MODÈLE D’ENREGISTREUR

Affiche le nom du modèle de l’enregistreur.

NOM D’ENREGISTREUR

Affiche le nom de l’enregistreur. Par défaut, le nom est le numéro de série de l’enregistreur, mais il peut être personnalisé dans le Écran Éditeur de configuration.

NUMÉRO DE SÉRIE

Affiche le numéro de série de l’enregistreur.

Le même numéro de série est également imprimé sur le côté droit du boîtier de l’enregistreur.

NIVEAU DES BATTERIES

Affiche l’état des batteries de l’enregistreur.

Le commutateur V/% détermine si le niveau de la batterie est affiché sous forme de mesure de tension ou d’estimation du pourcentage de durée de vie restante des batteries.²

NOM DU PROGRAMME

Si l’enregistreur exécute l’un des programmes prédéfinis, sélectionnés depuis l’écran Éditeur de configuration, le nom du programme sera affiché ici. Si l’enregistreur exécute un programme personnalisé, le Programme personnalisé sera affiché ici.

HEURE ACTUELLE DE L’ENREGISTREUR

Affiche l’heure de l’horloge interne de l’enregistreur.

Si l’application ne reçoit actuellement aucune mise à jour d’état de la part de l’enregistreur, l’heure de la dernière mise à jour d’état reçue est affichée à la place.

HEURE DE DÉMARRAGE DU PROCHAIN ENREGISTREMENT

Si le Song Meter Micro 2 est en cours d’enregistrement, l’heure de la prochaine période d’enregistrement programmée de l’enregistreur s’affiche.

Ce texte ne s’affiche que si une carte SD est installée avec suffisamment d’espace disponible pour la prochaine période d’enregistrement.

DURÉE D’ENREGISTREMENT RESTANTE

Si le Song Meter Micro 2 exécute un programme prédéfini et qu’il est en cours d’enregistrement, il s’agit du temps restant dans la période d’enregistrement en cours. Si l’enregistreur exécute un programme de 24 heures sur 24, ceci lira En continu.

Ces informations ne sont pas affichées pour les enregistreurs qui exécutent des programmes personnalisés.

VERSION DU MICROLOGICIEL

Affiche la version du micrologiciel installée sur l’enregistreur.

Si le contenu d’une carte SD a été « Déplacé vers la corbeille » à l’aide d’un ordinateur, cet espace peut toujours être indiqué comme étant Utilisé dans l’écran État. Le formatage de la carte SD permettra de libérer tout l’espace de la carte. Voir Formater la carte SD.

Pour les piles AA, le pourcentage de durée de vie restante est estimé sur la base du comportement typique des piles alcalines AA. L’estimation du pourcentage de durée de vie restante n’est pas précise pour les batteries NiMH ou les batteries Energizer® Ultimate Lithium™ .
