安装第二个麦克风

关于此任务

Song Meter Mini Bat 2 有一个端口可用于选配的第二个麦克风，您可以自行安装。为此，您需要拆下右侧麦克风端口中的塑料六角螺栓，然后按照以下步骤安装麦克风。

注意：

可选的原声麦克风是为一次性安装而设计的。其设计不支持重复安装和拆卸。如果多次拆卸并重新安装麦克风，则可能导致连接线断裂，麦克风将出现故障。安装麦克风后，只有在需要更换时才可将其拆下。

注：

您可以在我们的网站上观看此安装过程的视频演示（参见 视频教程）。

过程

  1. 打开盖板并将 Song Meter Mini Bat 2 置于平坦表面。

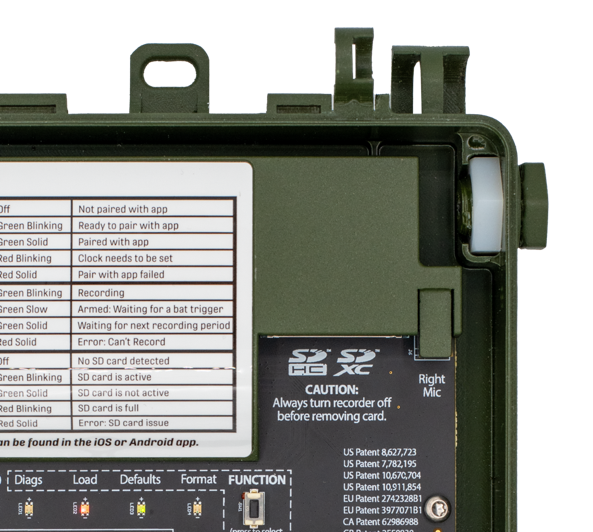

    记录仪的右上角是一个穿过塑料螺母的可拆卸塑料螺栓。螺栓的六角头位于外壳外部。塑料螺母由外壳内的一个凹槽固定。
  2. 使用 3/4" 或可调节的六角扳手轻轻地将螺栓从螺母上松开，然后用手将螺栓完全拧松。

    如果将记录仪背面朝下平放，内部六角螺母应保持在原位。螺母是固定新麦克风所必需的。

  3. 将第二个麦克风的电线接头穿过孔。暂时不要将电线连接到电路板。
  4. 先用手顺时针旋转麦克风，将其拧入内部螺母中。旋转麦克风时，确保麦克风接线没有卡住任何部件。

    确保麦克风的螺纹与六角螺母的螺纹对齐。

  5. 用手指拧麦克风后，应再用钳子或扳手轻轻拧紧。请勿拧得过紧。

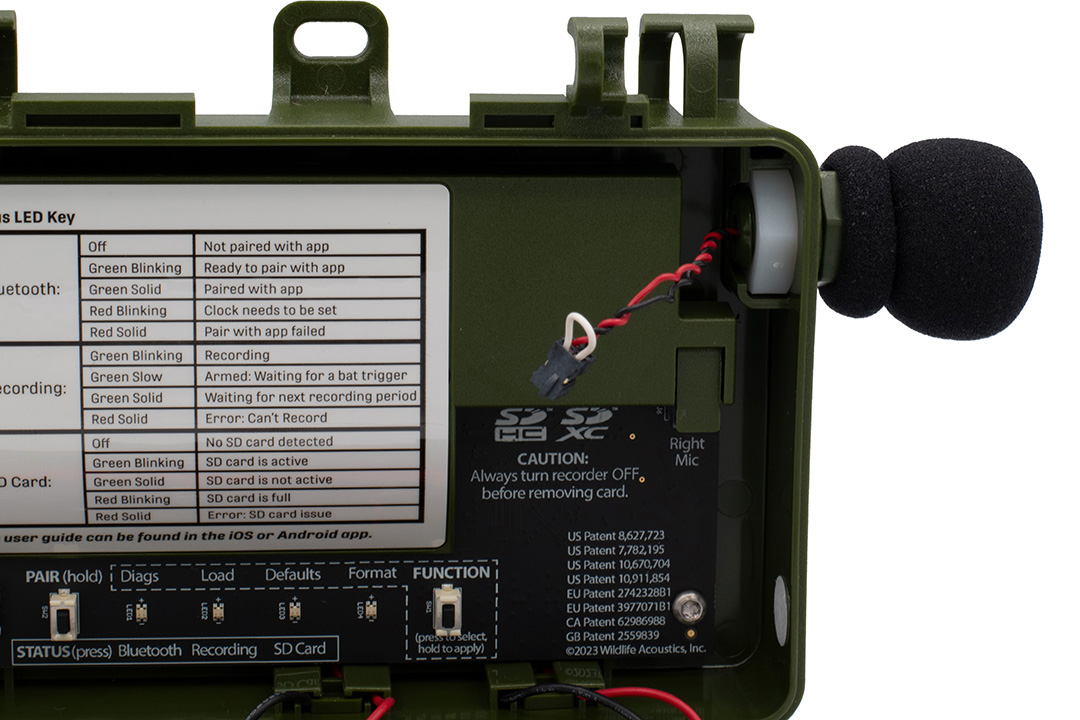

  6. 将麦克风接线末端的插头连接到标有 Right Mic（右麦克风） 的接口上。

    插头的一面有一个键，必须对准接口左侧的凹槽。

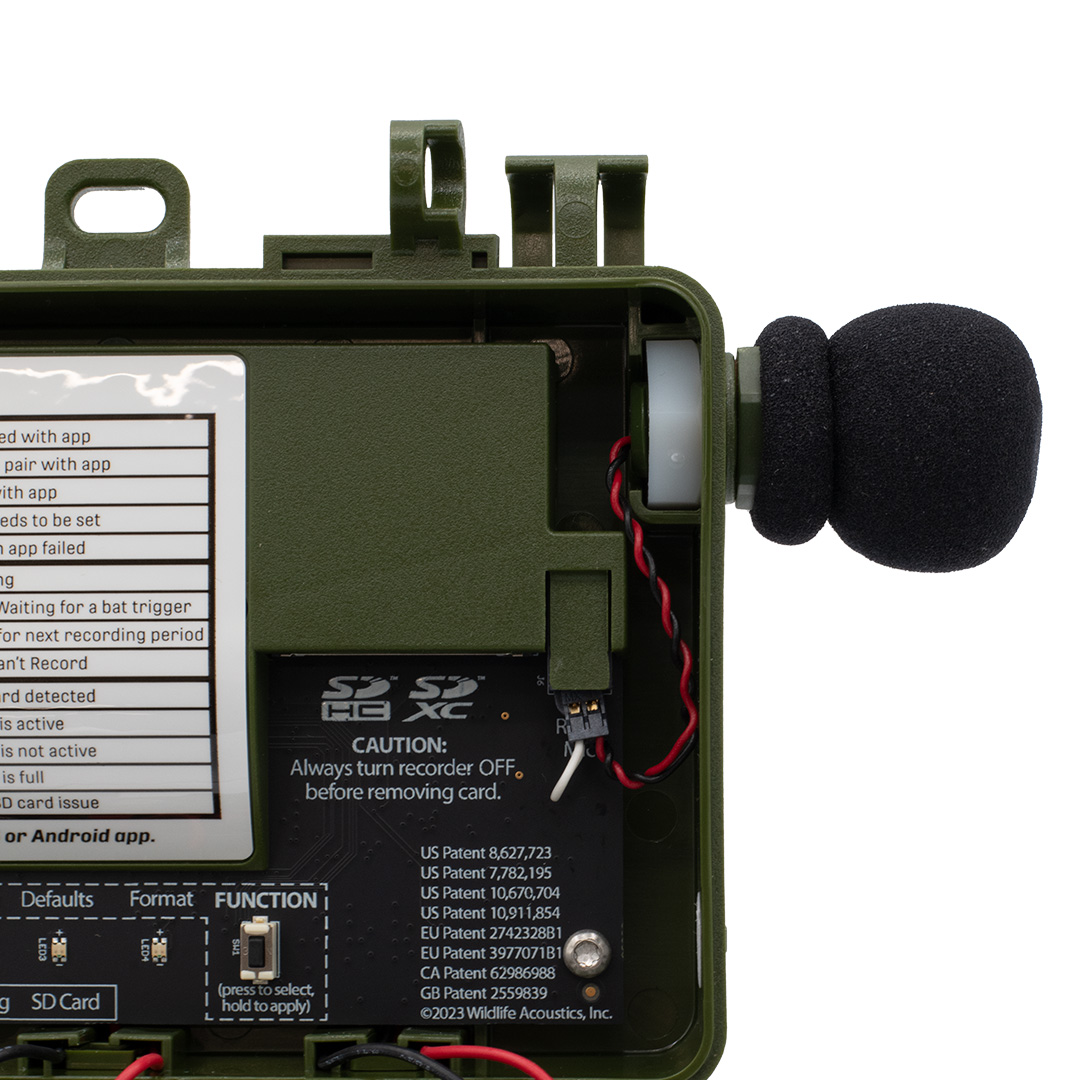

  7. 将接线布置在 SD 卡右侧，以防止它们进入外壳密封圈，并避免 SD 卡发出电噪声。

    盖子关闭时，覆盖 SD 卡槽正面的绿色塑料会接触电池，并将其固定到位。确保麦克风线塞入此塑料盖的右侧，这样当您关闭外壳时，它们就不会被夹在塑料和电池之间。

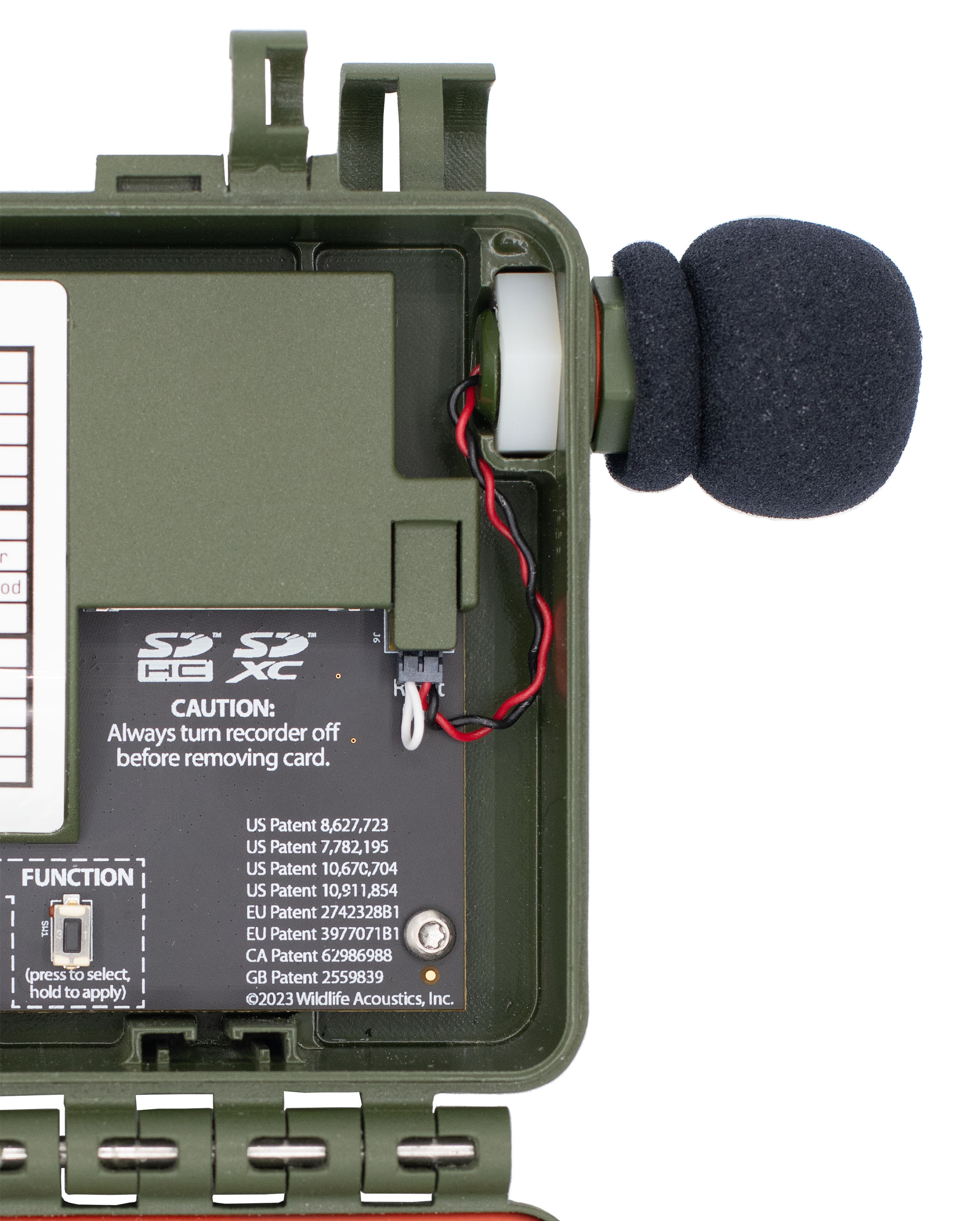

    接线从麦克风短圆柱中伸出，向下向右收拢在固定六角螺栓的凹槽和保护右侧麦克风端口的塑料护罩之间。接线向下然后向左绕，插入右侧麦克风端口。

结果

正确安装麦克风后，记录仪的状态屏幕将显示右侧麦克风：已连接。有关如何通过 Song Meter Configurator 应用程序查看记录仪状态屏幕的信息，请参阅 通过蓝牙查看 Song Meter Mini Bat 2 的状态。
