内部部件

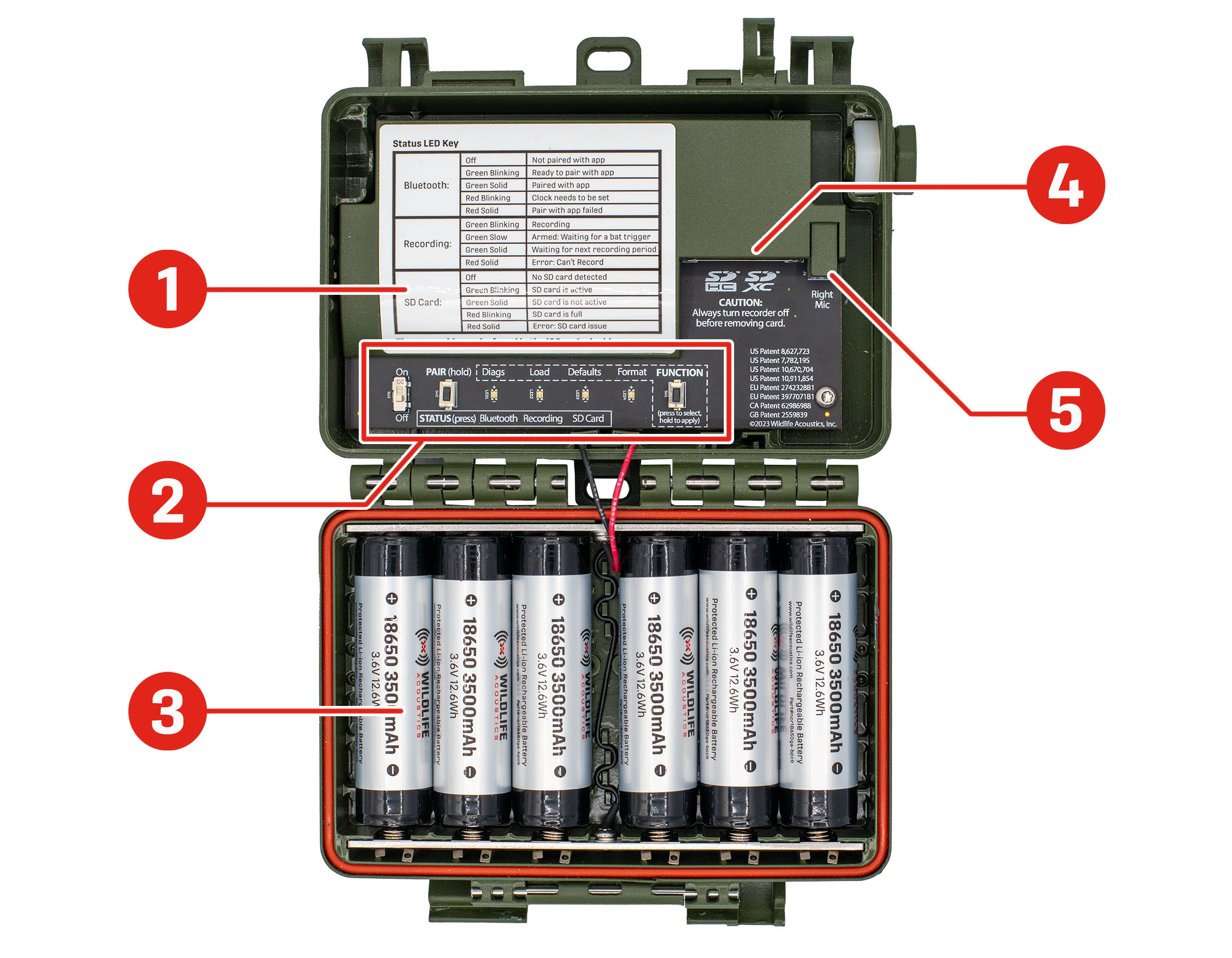

图 1. 内部概况
图中所示为一台 Song Meter Mini Bat 2，外壳打开并平放，内部组件朝向观察者。其展示了主要部件的位置：状态 LED 符号说明是一张印刷贴纸，覆盖了上部隔层左上角的大部分区域。控制面板位于上隔层的下边缘，开关、按钮和 LED 在此水平排列。电池仓占据了下部隔层的整个空间，如图所示，安装了 6 节锂电池。SD 卡槽位于上部隔层右上方，由塑料覆盖层保护，开口朝下。右侧麦克风接口位于 SD 卡槽右侧，开口朝下。

  1. Status LED Key（状态 LED 符号说明）阐述了各 STATUS（状态）LED 的含义。此表也可在 STATUS LED 章节找到。

  2. 在控制面板中，您可以找到几个基本的物理控件。有关本节的详细图片，请参阅 控制面板。

  3. 电池仓可容纳 AA 或 18650 电池，具体取决于记录仪版本。参阅 电池仓。

  4. SD 卡槽可插入一张容量高达 2TB 的全尺寸 SD 卡，用于存储录音和其他文件。

  5. 右侧麦克风接口（标记为 Right Mic（右麦克风））使您可将第二个原声麦克风连接到记录仪。参阅 麦克风。

电池仓

Song Meter Mini Bat 2 的盖板下装有记录仪的电池。根据记录仪的版本，它可容纳 AA 电池或 18650 锂电池。

AA 电池仓

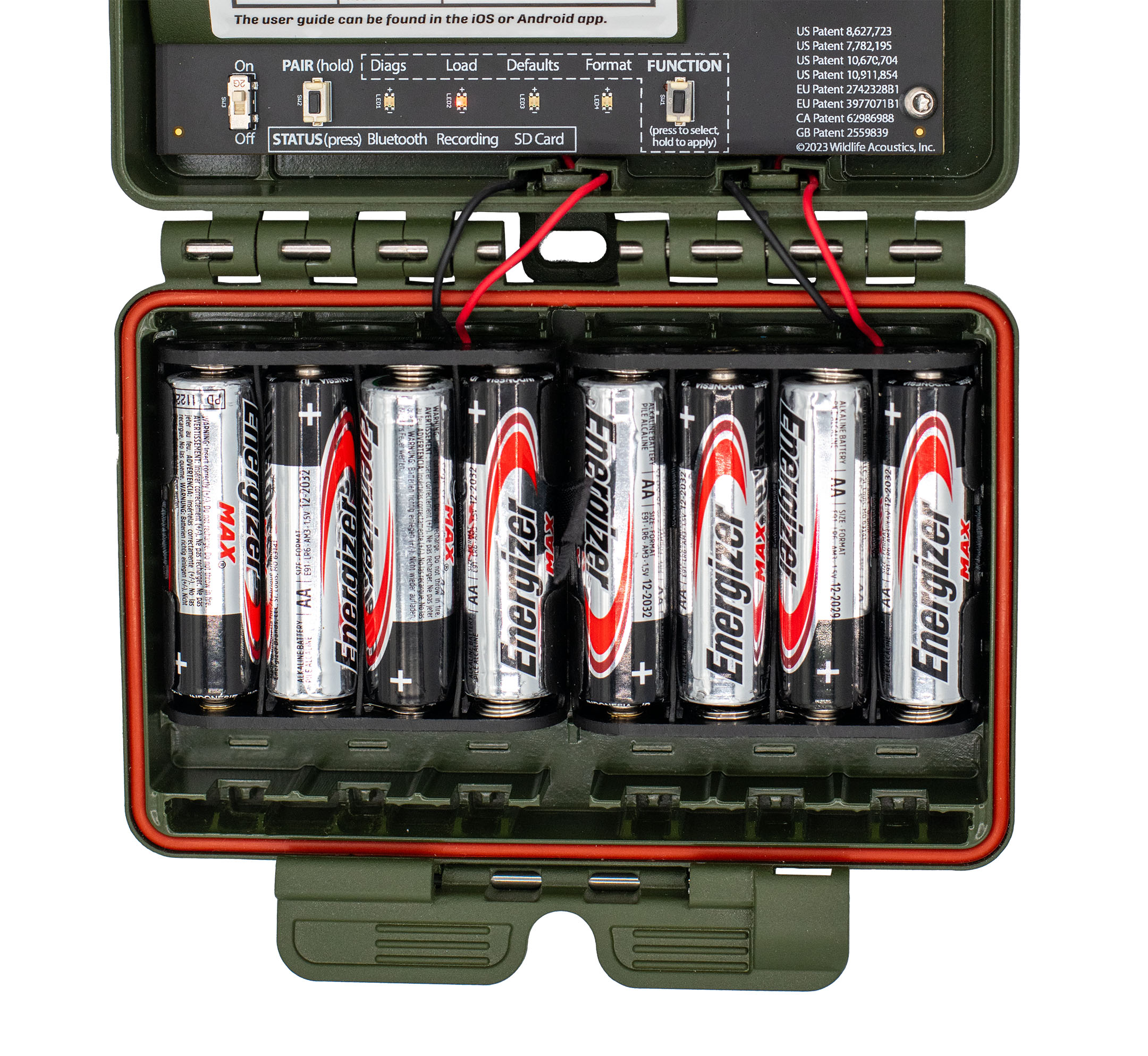

AA 电池应交替放置，从最左边电池舱的正极朝下开始，假设录音机完全打开且电池仓位于控制面板下方。

AA 电池盒内有两个塑料电池托盘。每个托盘可容纳四节 AA 电池，您总共可以使用四节或八节 AA 电池为录音机供电。

如果仅使用四节 AA 电池，则必须将四节电池全部安装在同一个托盘中。

每个托盘都配有一个丝带。安装 AA 电池时，将丝带放在电池下方。拉动丝带即可轻松取出电池。

有关不同类型 AA 电池的信息，包括 Energizer® Ultimate Lithium™，请参见 AA电池的类型。

AA 电池插入顺序

插入电池时，从每个托盘外侧每个带状物连接端附近开始，向自由端移动。这将确保带状物有足够的松弛度，为每个电池留出空间。如果没有足够的松弛度，带状物可能会将电池从托盘中推出。

如果仅使用四节 AA 电池，请确保连接到空电池托盘的带状线不会干扰录音机外壳的盖子和底座之间的密封。

AA 电池的最佳做法

电池使用不当可能会永久损坏您的录音机。请务必遵循这些准则。

  • 请勿将新电池或刚充电的电池与用过或未充电的电池混用。一节电量耗尽的电池将使整组电池无法发挥作用。

    • 录音机将过早断电，甚至可能根本无法开机。

    • 电池可能会泄漏腐蚀性化学物质，从而损坏录音机。

  • 请勿混用不同类型的电池（例如将碱性电池与镍氢电池混合使用）。即使使用 8 节 AA 电池，这一条也适用。所有 8 节电池的类型必须相同。

    理想情况下，所有电池的品牌和型号都应相同。将不同特性的电池混用会产生不可预测的结果。

  • 确保电池正负极方向正确。

    如果八节 AA 电池中有一节插反， Song Meter Mini Bat 2 可以开机，但是 电池放反了最终会泄漏腐蚀性化学物质，从而损坏录音机。

  • 存放记录仪前应取出电池。

锂电池仓

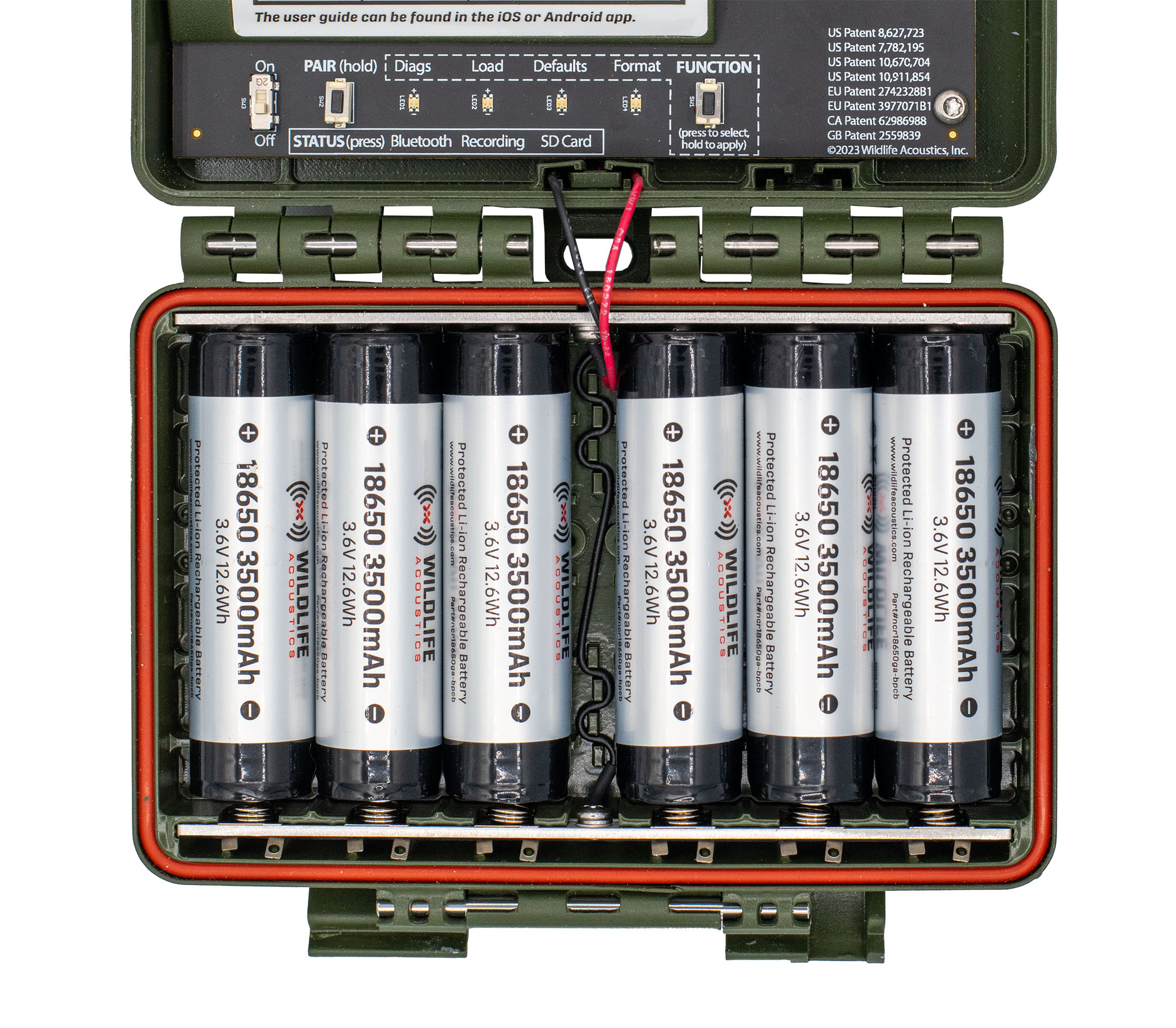

当记录仪完全打开时，所有 6 节锂电池的正极“纽扣”端应指向主控制面板。

Song Meter Mini Bat 2 锂电池版本的盖板下可安装 1~6 节 18650 锂电池。您可以在任何插槽中安装任意数量的 18650 电池，记录仪将按预期工作，但使用更多电池可延长运行时间。有关选择合适电池的更多详细信息，请参阅 锂电池要求。

如果使用的锂电池少于 6 节，我们建议从左侧开始插入电池。由于带有状态 LED 符号说明贴纸的塑料盖在外壳闭合时会接触最左边的四节电池，因此这 4 个电池插槽最牢固。当所有 6 个电池插槽都插满时，或者当最左边的插槽中安装了 4 节电池时，电池受强烈冲击而被震出的可能性最小。

锂电池最佳使用方法

  • 在运输或储存期间，不要让电池的电气接触点相互接触或接触任何导电材料。使用专为18650电池设计的非导电存储容器，以防止意外接触。

  • 请勿将刚充电的电池与电量耗尽的电池混用。

  • 与许多可充电 AA 电池不同，锂电池在出厂时无储存电量。在首次使用之前，您必须为它们充电。

  • 确保电池正负极方向正确。

  • 在长期存放之前应取出电池，以避免电池泄漏可能造成的损坏。

  • 在部署现场，确保电池在旅途中没有松动。

注意：

世界上许多国家和地区对锂电池的运输和旅行都有严格的规定。在航空旅行之前或计划运送锂电池时，请查询适用的法律。

SD 卡槽

Song Meter Mini Bat 2 记录仪将录制文件和摘要日志保存到安装在存储卡插槽中的 SD 卡中。

要插入 SD 卡，请将其滑入 SD 卡槽，直到卡入到位。要取出卡，请轻轻地将卡进一步按入插槽，直到再次发出咔嗒声，内部弹簧机构会将卡弹出。

  • 只有在将电源开关切换到 OFF（关闭）位置，并等到所有 Status（状态）LED 都熄灭后才能取出 SD 卡。

  • 使用 Song Meter Configurator 应用程序查看 SD 卡的可用录制空间。

注：

Wildlife Acoustics 推荐使用性能卓越的 SanDisk® 品牌 SD 卡。Kingston® 和 PNY® 也适用。

注：

确保将卡的写保护开关切换到解锁 (unlocked) 位置。Song Meter Mini Bat 2 记录仪无法记录文件到开启了写保护的卡。

控制面板

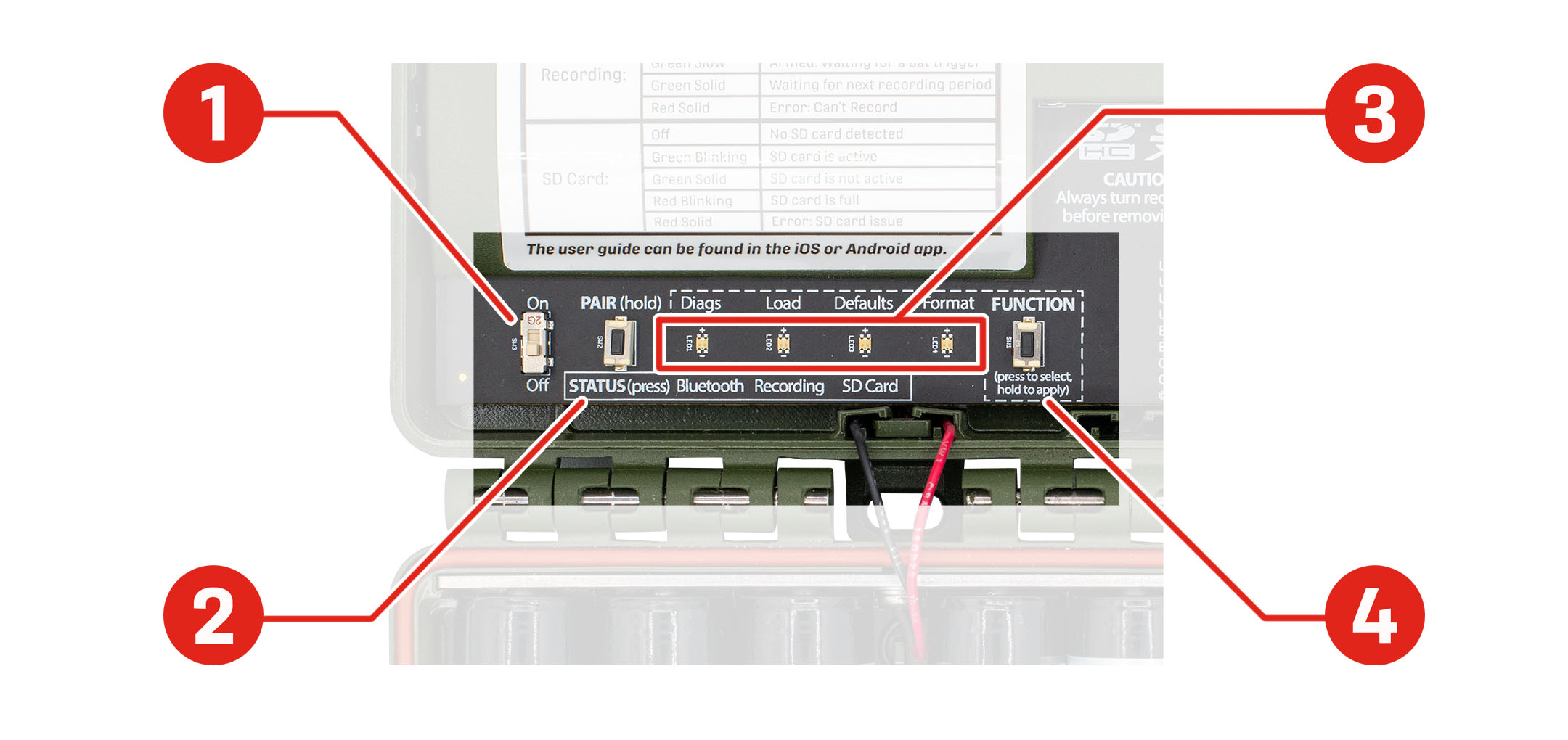

图 2. 控制面板
控制面板位于记录仪上隔层的下边缘。从左下角开始，这些组件从左到右水平排列：ON/OFF（开启/关闭）开关、PAIR/STATUS（配对/状态）按钮、Diags/Bluetooth（诊断/蓝牙）LED、Load/Recording（加载/录音）LED、Defaults/SD Card（默认/SD 卡）LED、Format（格式化）LED 和 FUNCTION（功能）按钮。ON/OFF（开启/关闭）开关切换到上方为开启，切换到下方为关闭。

  1. ON/OFF（开启/关闭） 开关可接通记录仪的电源，或将其设置为低功耗空闲状态。参阅 ON/OFF 开关。

  2. PAIR/STATUS（配对/状态） 按钮有两个功能：

    1. 长按该按钮可启动与 Song Meter Configurator 应用程序的配对，参阅 将记录仪与 Song Meter Configurator 应用程序配对。

    2. 短按该按钮可激活 STATUS（状态）LED。参阅 STATUS LED。

  3. FUNCTION/STATUS（功能/状态）LED 有两个用途：

    1. 当使用 FUNCTION（功能） 按钮时，LED 提供有关所选功能的反馈。参阅 功能按钮和 LED。

    2. LED 还可以提供一般状态信息（参阅 STATUS LED）。

  4. FUNCTION（功能） 按钮可用于选择和启动四种功能（参阅 功能按钮和 LED）。

ON/OFF 开关

  • ON（开启）（向上位置）：已启用全功率。日程表启动。

  • OFF（关闭）（向下位置）：记录仪进入低功耗空闲状态。日程表停止。

当 Song Meter Mini Bat 2 记录仪首次开机时，STATUS（状态）LED 显示 Bluetooth（蓝牙）、Recording（录音） 和 SD Card（SD 卡）状态。如果记录仪未配对且一分钟内未触摸其按钮，LED 指示灯将熄灭。

注：

当 Song Meter Mini Bat 2 记录仪关机时，它会通过一个例程来结束并保存所有当前录音。这可能需要几秒钟。

此过程意味着随时将开关切换到 OFF（关闭） 位置都是安全的。

STATUS LED

记录仪上的三个  STATUS（状态）LED  提供  Bluetooth（蓝牙）、 Recording（录音）和  SD Card（SD 卡）信息。

当记录仪与 Song Meter Configurator 应用程序配对时， STATUS（状态）LED 保持激活状态。

以下 STATUS（状态）LED 定义表还印刷于外壳内部，就在  STATUS（状态）LED 正上方。

表 1. 状态 LED 符号说明

LED 标签

LED 活动

状态的含义

Bluetooth（蓝牙）

关闭

未与 Song Meter Configurator 应用程序配对

闪绿光

准备就绪与 Song Meter Configurator 应用程序配对

恒亮绿光

已与 Song Meter Configurator 应用程序配对

闪红光

需要设置时钟

恒亮红光

配对失败

Recording（录音）

闪绿光
录音（已触发 1）

慢闪绿光

已准备就绪，等待触发1

恒亮绿光

等待下一个录音时段

恒亮红光

错误：无法录音

SD Card（SD 卡）

关闭

未检测到 SD 卡

闪绿光

SD 卡处于活动状态：请勿弹出

恒亮绿光

SD 卡处于非活动状态：可以安全弹出

闪红光

SD 卡空间已满

恒亮红光

错误：SD 卡问题

功能按钮和 LED

Song Meter Mini Bat 2 上的物理控件使您可在没有 Song Meter Configurator 应用程序的情况下执行四种实用功能。有关使用物理控件和使用 Song Meter Configurator 应用程序执行这些实用功能的说明可以在本文档的其他地方找到。

可用功能

有四个FUNCTION（功能）LED：

  • Diags（诊断）：这将运行内部诊断检查，然后将诊断文件和配置文件保存到 SD 卡。

    有关使用 FUNCTION（功能）按钮或 Song Meter Configurator 应用程序导出诊断文件的说明，请参阅 导出诊断文件。

    有关什么是诊断文件以及它们何时有用的描述，请参阅 诊断文件。

  • Load（加载）：这会将配置文件（以  .miniconfig 结尾）和/或固件文件（以  .smm 结尾）从 SD 卡加载到记录仪。

    有关安装固件文件的详细说明，请参阅 更新记录仪的固件。

    有关加载配置文件的详细说明，请参阅 使用配置文件配置记录仪。

    注：

    成功从 SD 卡加载配置文件或固件文件后，该信息将存储在 Song Meter Mini Bat 2 的内存中，SD 卡中不再需要保留该文件。

  • Defaults（默认设置）：这会恢复记录仪除当前日期和时间之外的所有设置的默认状态。

    有关使用 FUNCTION（功能）按钮或 Song Meter Configurator 应用程序恢复默认设置的说明，请参阅 将记录仪恢复到出厂默认设置。

  • Format（格式化）：这会重新格式化 SD 卡，将其重置为空白状态并从卡中删除所有现有文件。

    也可以使用 Song Meter Configurator 应用程序或免费桌面软件执行此功能。参阅 格式化 SD 卡。

    重要：

    在每次部署之前重新格式化 SD 卡非常重要。重新格式化卡不仅仅是删除现有数据。它重置了卡的结构并降低了数据损坏的可能性。

    重新格式化可以使用 Song Meter Mini Bat 2 或使用 SD 协会为 Windows 和 Mac 提供的官方免费格式化实用程序来完成。

使用功能 (FUNCTION) 按钮执行功能

过程
  1. 多次点击  FUNCTION（功能） 按钮。

    绿色 LED 将在四个位置循环显示，以突出显示所选功能。

  2. 当所需功能突出显示时，按住  FUNCTION（功能） 按钮三秒钟。
  3. 当突出显示的 LED 开始闪绿光时，松开  FUNCTION（功能） 按钮。
结果

如果所有四个 LED 都闪绿光三次，则该功能成功运行。

如果所有四个 LED 都闪红光六次，则该功能未成功运行。

1

仅触发超声波模式。
