Instalação de um segundo microfone

Por Que e Quando Desempenhar Esta Tarefa

O Song Meter Mini Bat 2 tem uma porta disponível para um segundo microfone opcional, que você mesmo pode instalar. Para fazer isso, você precisará remover o parafuso sextavado de plástico que ocupa a porta direita do microfone e instalar o microfone de acordo com as etapas abaixo.

Atenção:

O microfone acústico opcional foi projetado para uma instalação única. Ele não foi projetado para ser instalado e desinstalado repetidamente. Se o microfone for removido e reinstalado várias vezes, isso pode fazer com que o fio de conexão se rompa e o microfone falhe. Depois que o microfone estiver instalado, ele só deve ser removido se precisar ser substituído.

Nota:

Você pode ver uma demonstração em vídeo desse processo de instalação em nosso site (consulte Tutoriais em Vídeo).

Procedimento

  1. Abra a tampa e coloque o Song Meter Mini Bat 2 em uma superfície plana.

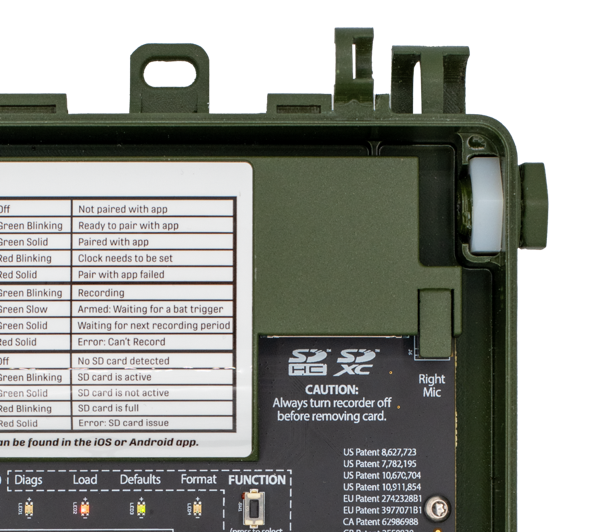

    No canto superior direito do gravador há um parafuso de plástico removível enfiado em uma porca de plástico. A cabeça hexagonal do parafuso está na parte externa do gabinete. A porca de plástico está presa por uma fenda dentro do gabinete.
  2. Use uma chave hexagonal ajustável de 3/4" para soltar suavemente o parafuso da porca e, em seguida, use a mão para desparafusar completamente o parafuso.

    Se o gravador estiver apoiado de costas, a porca hexagonal interna permanecerá no lugar. A porca é necessária para fixar o novo microfone.

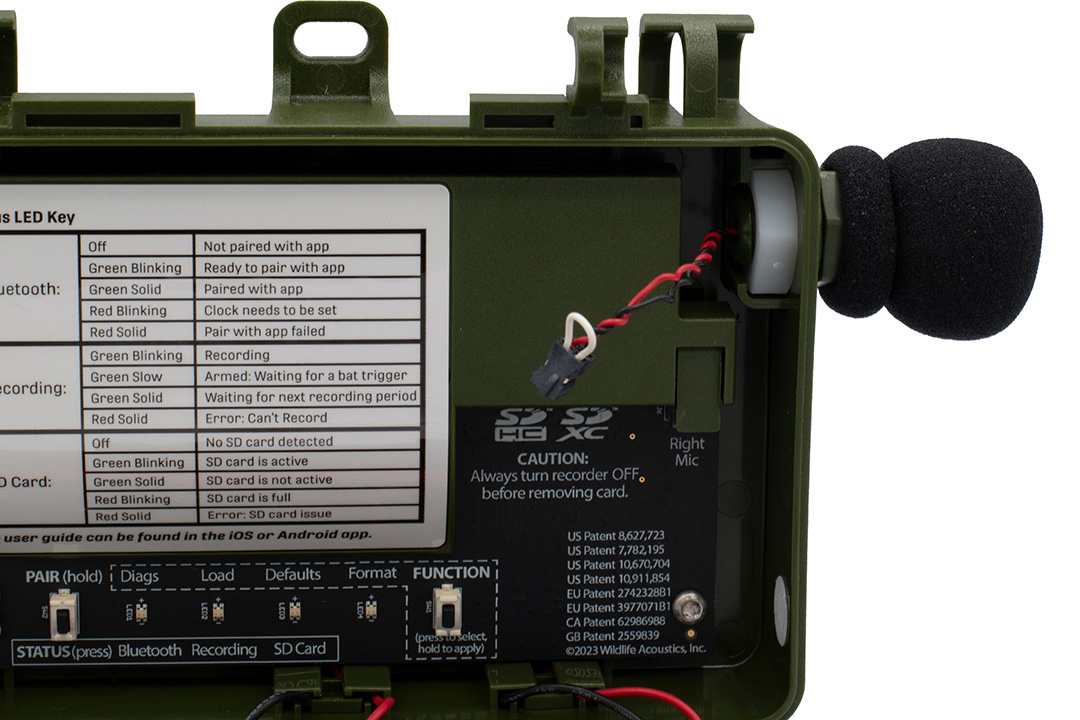

  3. Passe o conector de fio do segundo microfone pelo orifício. Não conecte o fio à placa de circuito ainda.

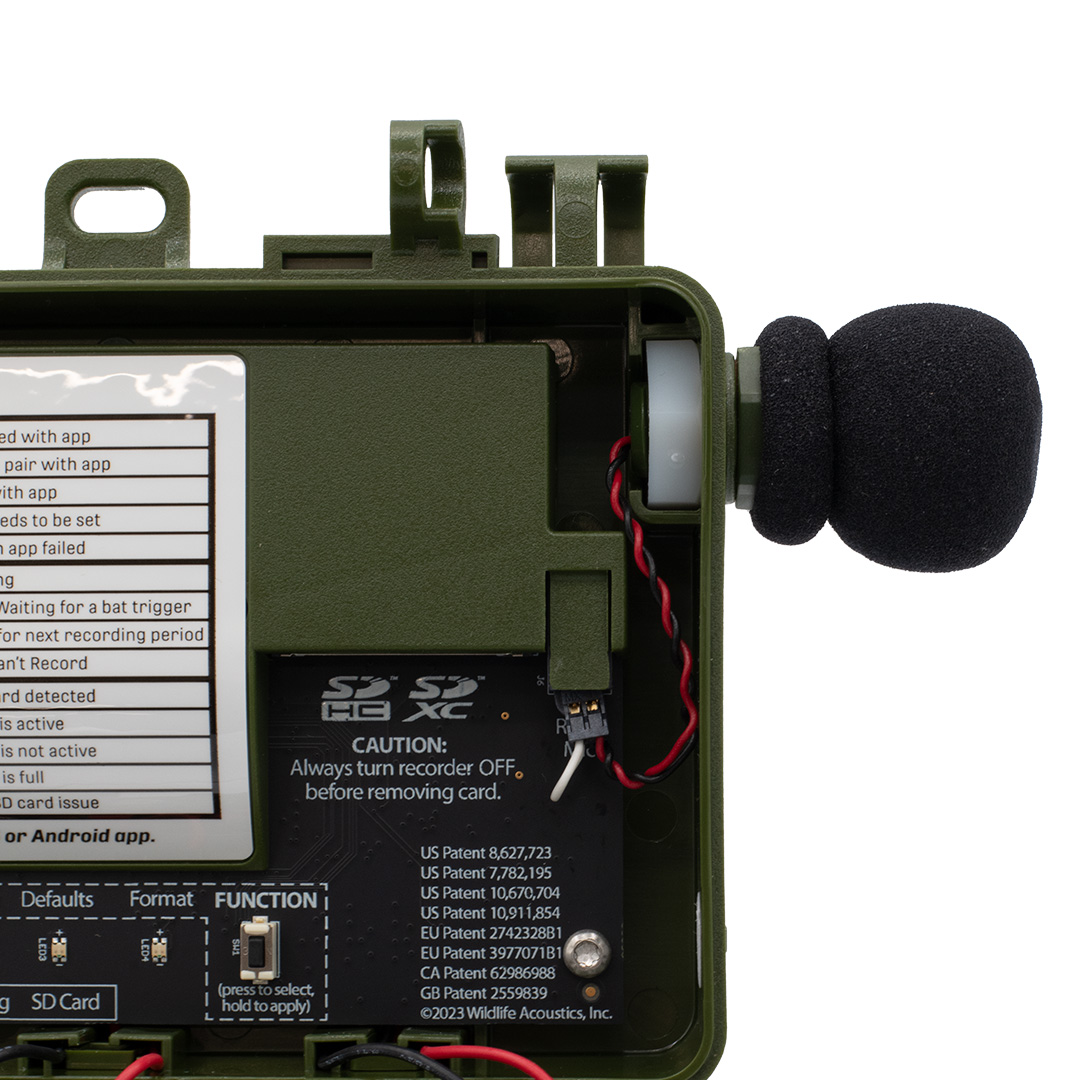

  4. Gire manualmente o microfone no sentido horário para parafusá-lo na porca interna. Certifique-se de que os fios do microfone não estejam presos em nada ao girar o microfone.

    Verifique se as roscas do microfone estão alinhadas com as roscas da porca sextavada.

  5. Depois que o microfone tiver sido apertado com os dedos, aperte-o levemente com um alicate ou uma chave inglesa. Não aperte demais.
  6. Conecte o plugue na extremidade dos fios do microfone ao soquete denominado Right Mic (Microfone direito).

    O plugue tem uma chave em uma face que deve se alinhar com um slot no lado esquerdo do soquete.

  7. Passe os fios para a direita do cartão SD para mantê-los afastados da vedação do gabinete e evitar ruídos elétricos do cartão SD.

    O plástico verde que cobre a face frontal do slot do cartão SD entra em contato com as baterias quando a tampa está fechada e as mantém no lugar. Certifique-se de que os fios do microfone estejam presos no lado direito desta tampa plástica para que não fiquem presos entre o plástico e as baterias quando você fechar o gabinete.

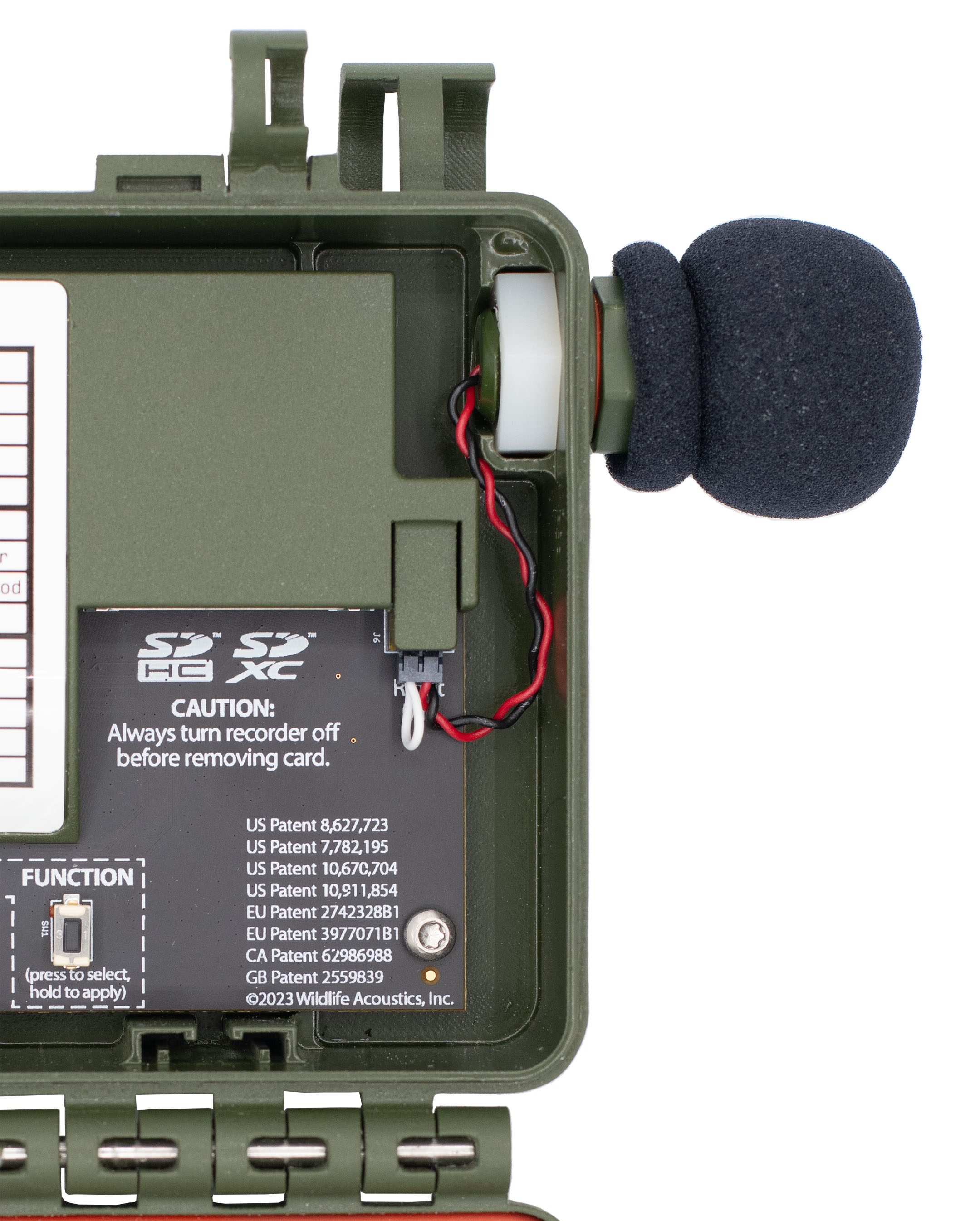

    Os fios saem do conector do microfone e são dobrados para baixo e à direita, entre o slot que segura o parafuso sextavado e a cobertura plástica que protege a porta direita do microfone. Os fios são enrolados para baixo e para a esquerda para serem conectados à porta direita do microfone.

Resultados

Quando o microfone estiver instalado corretamente, a tela Status do gravador exibirá MICROFONE DIREITO: Conectado. Para obter informações sobre como visualizar a tela Status do gravador por meio do aplicativo Song Meter Configurator , consulte Verificar o status do Song Meter Mini Bat 2 por Bluetooth.
