Funcionalidades externas

O gravador Song Meter Mini Bat 2 é projetado para implantação externa de longo prazo. Feito de plástico de policarbonato durável, ele é resistente a raios ultravioleta e é à prova de intempéries. O gabinete atende aos padrões IP67, o que significa que ele pode suportar submersão temporária em água até uma profundidade de um metro sem entrada de água. Observe que os microfones acústicos conectados instalados podem ser danificados pela submersão subaquática, apesar de estarem protegidos contra chuva.

Um pacote de regulação de umidade reutilizável (escondido dentro do gabinete) e um respiradouro regulam a umidade e a pressão dentro do gabinete. O respiradouro é protegido internamente por uma membrana que bloqueia a água líquida enquanto permite que o vapor de água saia do gabinete.

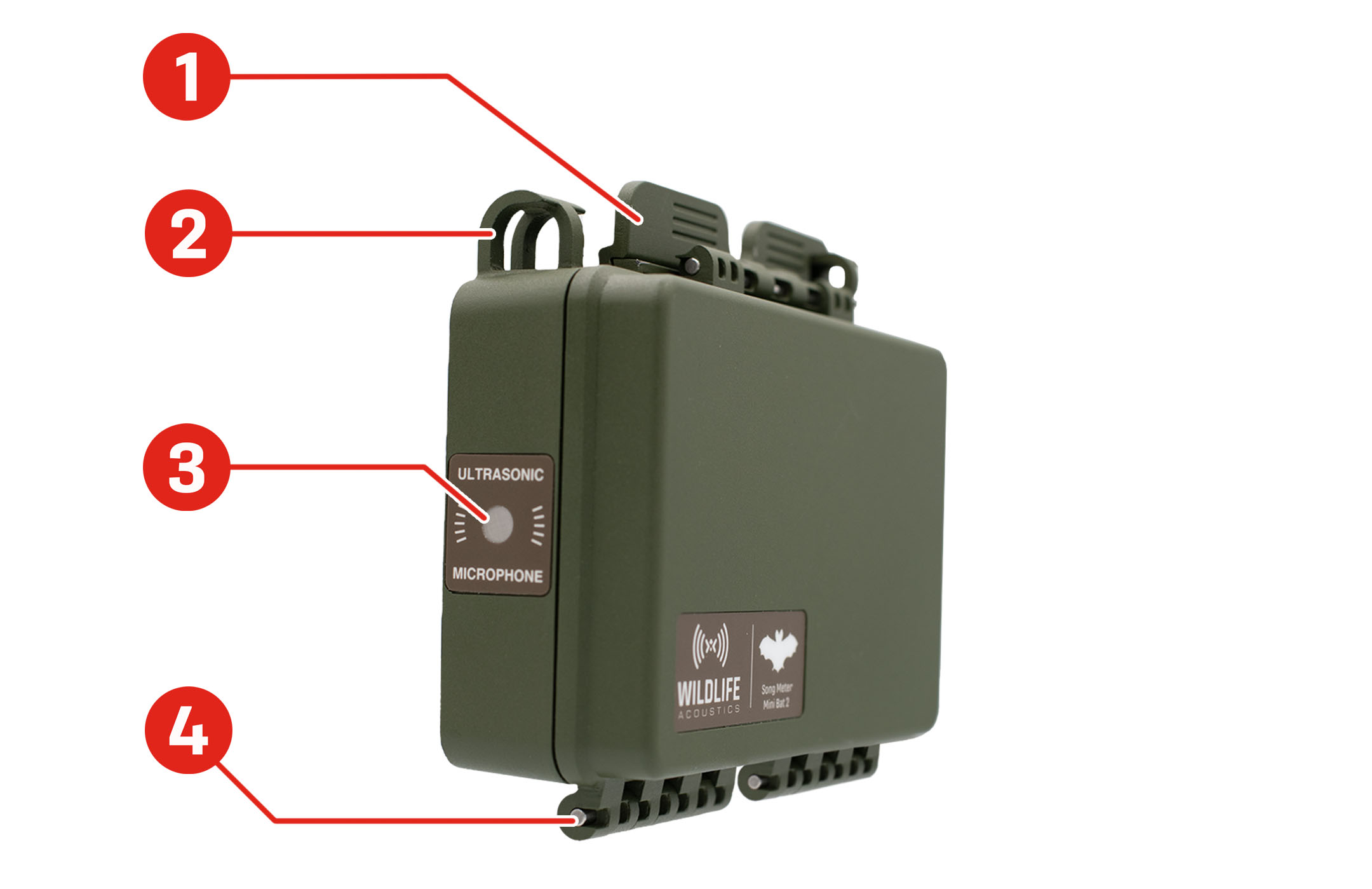

1. A trava do gabinete se encaixa no lugar para manter o compartimento selado.

2. Uma das duas alças de montagem, que podem acomodar cordas elásticas, cordas ou cadeados com cabo pode chegar até o diâmetro de 0,420 in (10,67 mm). Consulte Opções de montagem versáteis.

3. O microfone ultrassônico é instalado rente ao gabinete, protegido da água e de animais por uma malha metálica sobre uma membrana à prova de intempéries. Consulte Microfones.

4. A dobradiça do gabinete mantém a tampa e o corpo do gravador permanentemente conectados.

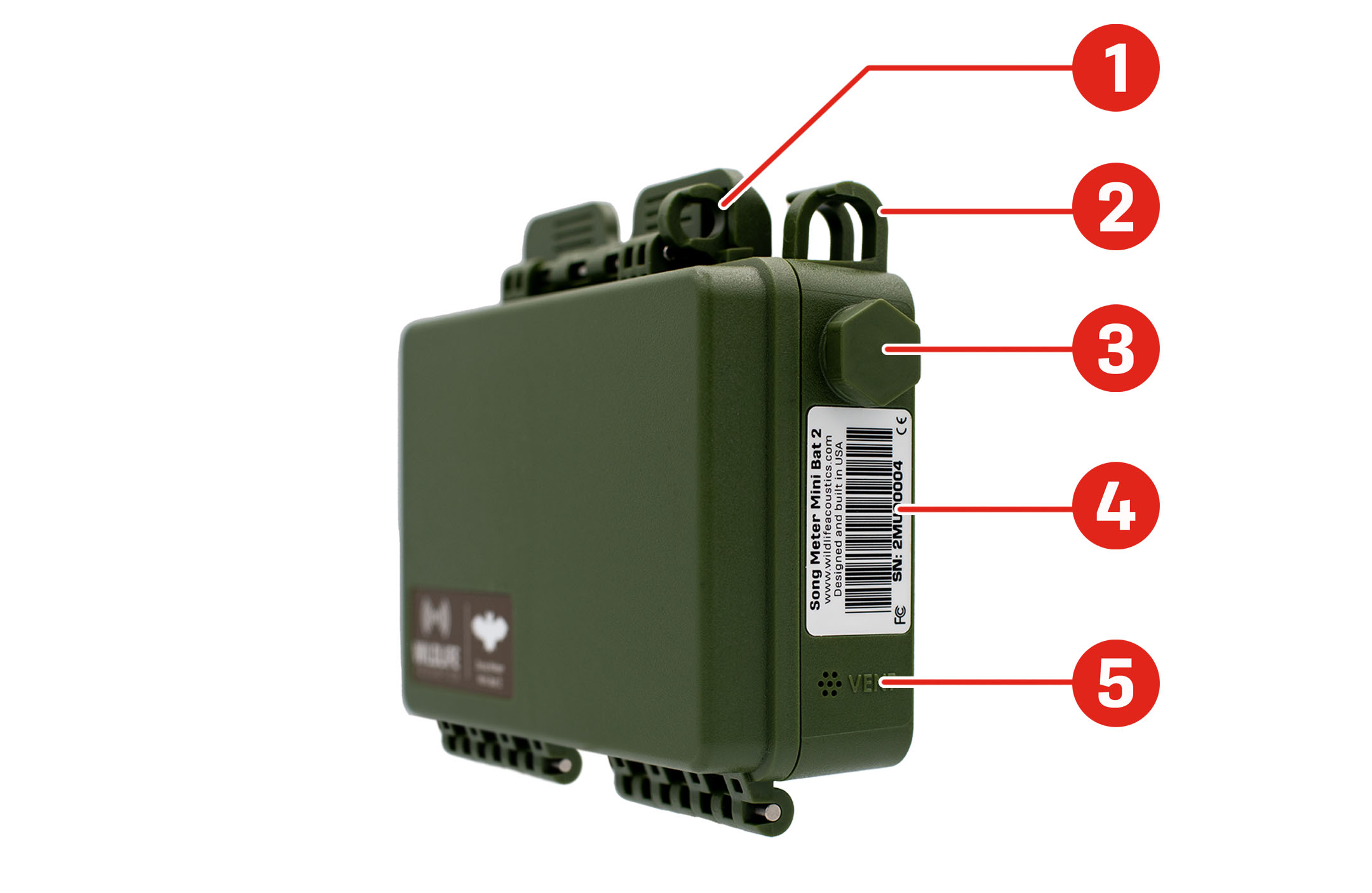

1. Um porta cadeado permite que o gabinete seja trancado. Consulte Compatibilidade de trava para obter as recomendações de tamanho de cadeado.

2. Uma das duas alças de montagem, que podem acomodar cordas elásticas, cordas ou cadeados com cabo pode chegar até o diâmetro de 0,420 in (10,67 mm). Consulte Opções de montagem versáteis.

3. Uma entrada de microfone pode acomodar um segundo microfone acústico. Quando nenhum segundo microfone é instalado, a porta é ocupada por um parafuso sextavado de plástico. Consulte Entrada do microfone acústico opcional.

4. A etiqueta de código de barras lista o nome do modelo e o número de série do gravador.

   Essas informações também estão visíveis no aplicativo Song Meter Configurator no Tela Status.

5. Um respiradouro de umidade à prova de intempéries regula a umidade e a pressão dentro do gabinete.

1. As abas de montagem superior e inferior podem acomodar parafusos com um diâmetro máximo de rosca de 3/16 in (4,6 mm). Elas também podem servir como pontos de fixação para cordas elásticas ou abraçadeiras de nylon (lacres).

2. O suporte para tripé tem o tamanho para um parafuso de 1/4ʺ-20, a mesma especificação usada por muitas câmeras, incluindo câmeras de trilha.

O gabinete do Song Meter Mini Bat 2 está equipado com pontos de fixação que suportam uma ampla variedade de opções de montagem:

• As abas de montagem na parte superior e inferior da parte traseira do gabinete podem acomodar parafusos de até 3/16 in (4,6 mm) de diâmetro. Elas também podem ser usadas para prender ganchos de corda elástica ou abraçadeiras de nylon (lacres), por exemplo.

• As alças de montagem no canto superior esquerdo e superior direito do gabinete são adequadas para cadeados com cabo, cordas, abraçadeiras de nylon ou cordas elásticas, entre outras possibilidades. O diâmetro interno dessas alças é de 0,420 in (10,67 mm).

• O suporte para tripé na parte traseira do gabinete tem o tamanho para um parafuso de 1/4ʺ-20, permitindo compatibilidade com muitos acessórios de montagem projetados para câmeras de trilha.

  Nota:

  Lembre-se de que nem todos os suportes de câmera usam a mesma especificação de parafuso. Por exemplo, suportes projetados para câmeras de vídeo pesadas podem usar um parafuso 3/8ʺ-16. Verifique as especificações do fabricante ao comprar um suporte compatível.

O gabinete do Song Meter Mini Bat 2 foi projetado para suportar duas camadas de segurança:

Compatibilidade com cadeado com cabo

Um cadeado com cabo pode ser colocado através das duas alças de montagem na parte superior do Song Meter Mini Bat 2 para mantê-lo preso a uma árvore ou estrutura.

O diâmetro de um cadeado com cabo deve ser mais estreito do que o 0,420 in (10,67 mm) para caber nas duas alças de montagem.

Compatibilidade com cadeado

Um cadeado pode ser inserido através do porta cadeado para manter a trava do gabinete fechada.

O diâmetro interno do porta cadeado é de 0,268 in (6,81 mm). Recomendamos um cadeado com um diâmetro de aro de 0,25 in (6,35 mm) . Esse tamanho permite algum movimento da trava, mas não o suficiente para comprometer a classificação IP67 à prova de intempéries do gabinete do Song Meter Mini Bat 2.

Atenção:

Não use um cadeado com um aro mais fino que 0,25 in (6,35 mm). Um aro mais fino permitirá o destravamento parcial ou completo, permitindo que a água entre ou permitindo que o gabinete seja totalmente aberto.

Observe que danos em qualquer parte do gabinete de plástico do Song Meter Mini Bat 2 podem comprometer a eficácia desses recursos de segurança. Se o seu gravador tiver sido danificado, entre em contato com o suporte da Wildlife Acoustics para agendar um reparo.

O Song Meter Mini Bat 2 tem uma porta para um microfone acústico opcional. Quando instalado, ele permite que o gravador alterne entre a gravação de ultrassom e a gravação de áudio dentro da faixa típica da audição humana.

O segundo microfone opcional pode ser instalado na borda direita do gravador. Quando o microfone opcional não está instalado, um parafuso de plástico e uma junta de borracha são usados para vedar a porta.

Para obter instruções sobre como instalar o microfone acústico opcional, consulte Instalação de um segundo microfone.
