2つ目のマイクの取り付け

このタスクについて

Song Meter Mini Bat 2には2つ目のマイク（オプション）用のポートがあり、自分で取り付けることができます。そのためには、右のマイクポートに入っているプラスチック製の六角ボルトを取り外し、以下の手順に従ってマイクを取り付ける必要があります。

注記:

オプションの可聴音用マイクは、1回限りの取り付け用となっています。取り付けたり取り外したりを繰り返す動作に耐える設計とはなっていません。マイクの取り付けや取り外しを複数回繰り返すと、接続ワイヤーが切れて、マイクが故障する可能性があります。一度取り付けたマイクは、交換が必要な場合にのみ取り外してください。

注:

この取り付けプロセスの動画デモンストレーションは、弊社のWebサイトでご覧いただけます（「ビデオチュートリアル」を参照）。

手順

  1. 蓋を開け、Song Meter Mini Bat 2を平らな場所に置きます。

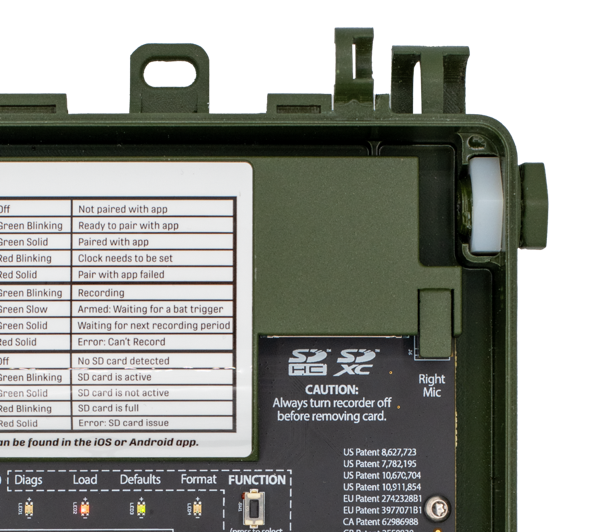

    レコーダーの右上には、取り外し可能な黒いプラスチック製のボルトが黒いプラスチック製のナットにねじ込まれています。ボルトの六角頭は筐体の外側にあります。プラスチック製のナットは筐体内のスロットに固定されています。
  2. 3/4インチまたは調整可能な六角レンチを使用してボルトをナットからそっと緩め、手でボルトを完全に緩めます。

    背面を下にしてレコーダーを平面に置くと、内部の六角ナットが所定の位置に留まります。新しいマイクを固定するにはナットが必要です。

  3. 2つ目のマイクのワイヤーコネクターを穴に通します。回路基板にはまだワイヤーを接続しないでください。
  4. マイクを時計方向に回して内側のナットにねじ込みます。マイクを回すときは、マイクのワイヤーが何にも引っかかっていないことを確認してください。

    マイクのネジが六角ナットのネジと揃っていることを確認します。

  5. マイクを指で締める場合は、ペンチまたはレンチでマイクを軽く締めます。締め付けすぎないようにしてください。

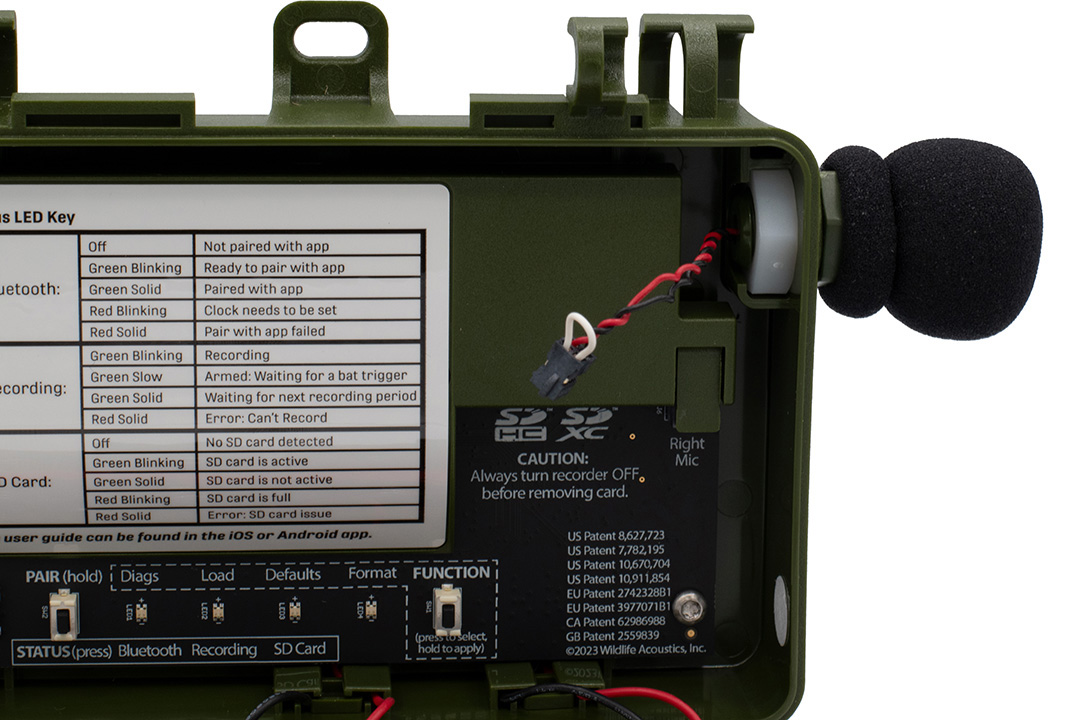

  6. マイクのワイヤーの端にあるプラグを、Right Mic (右マイク) というラベルのソケットに接続します。

    プラグの片面にはキーがあり、これはソケットの左側のスロットに合わせる必要があります。

  7. SDカードの右側にケーブルを配線し、筐体密閉の邪魔にならないようにして、SDカードからの電気ノイズを避けてください。

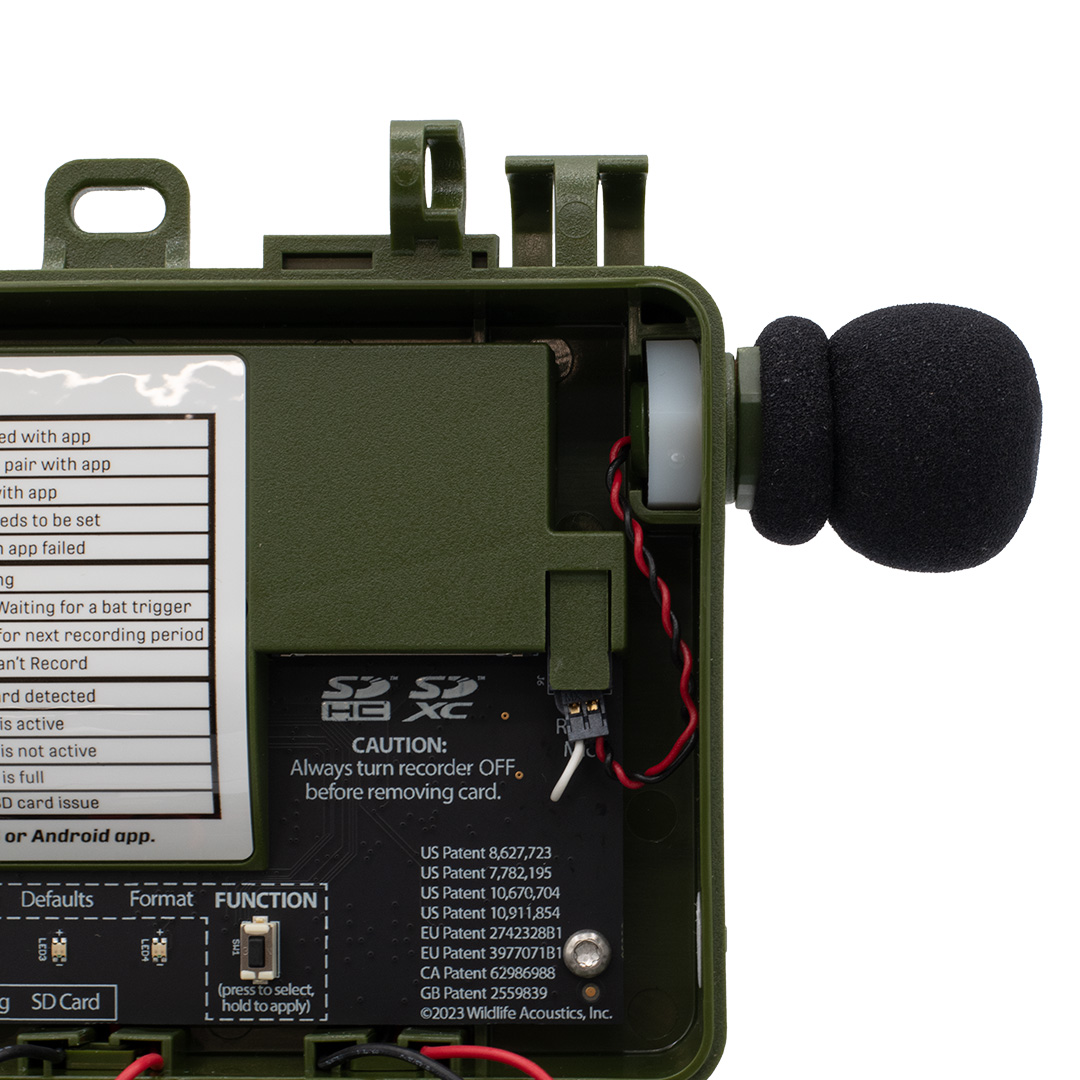

    SD カード スロットの前面を覆っている緑色のプラスチックは、蓋が閉じられているときに電池に接触し、電池を所定の位置に保持します。筐体を閉じるときにマイクのワイヤーがプラスチックと電池の間に挟まれないように、マイクのワイヤーがこのプラスチック カバーの右側に収まっていることを確認してください。

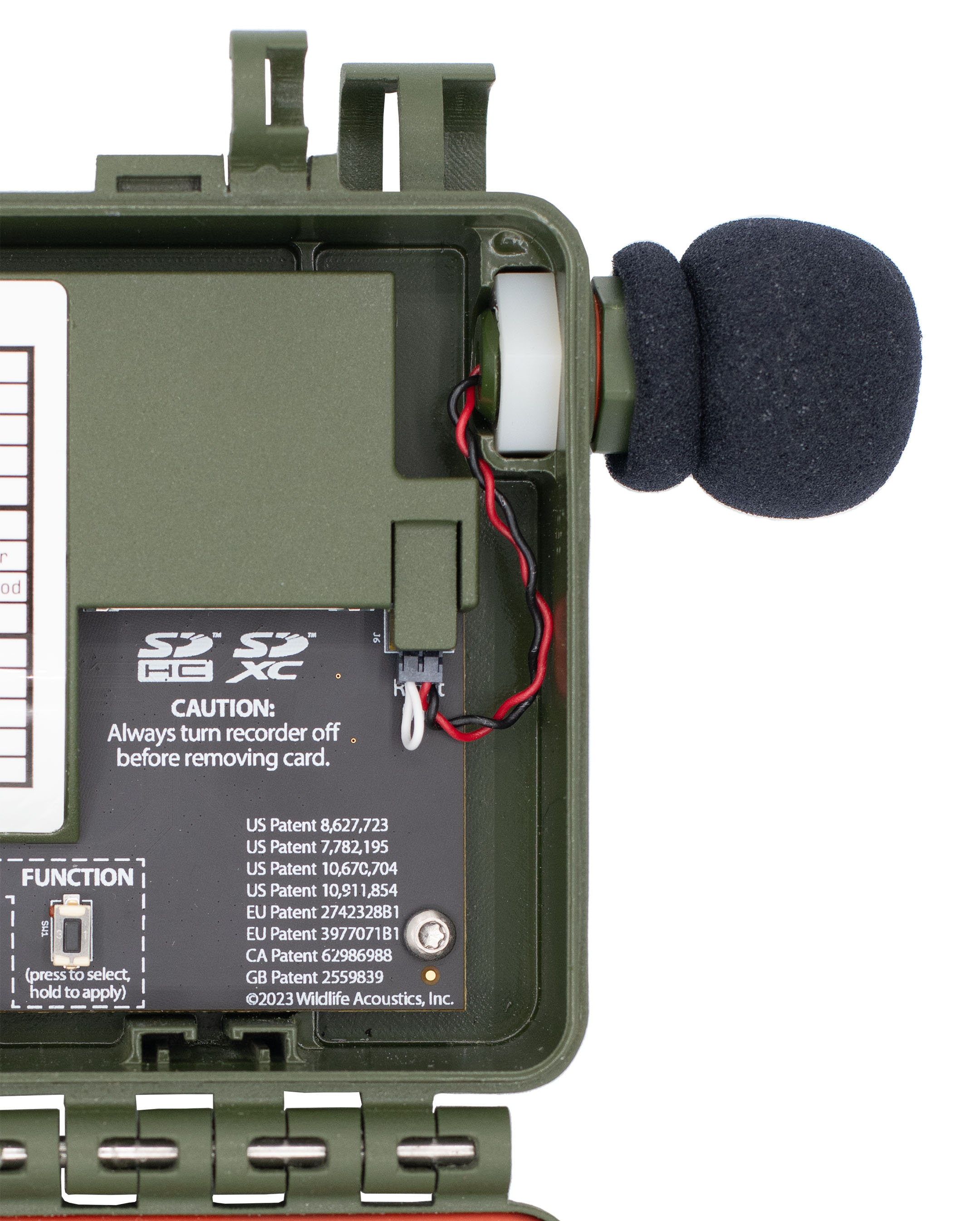

    ワイヤーはマイクスタブから出て、六角ボルトを留めるスロットと右のマイクポートを保護するプラスチック製カバーの間の右下に押し込まれます。ワイヤを左にループして右のマイクポートに差し込みます。

タスクの結果

マイクが正しく取り付けられると、レコーダーの]ステータス]画面に[右側マイク: 取り付け済み]と表示されます。 Song Meter Configurator アプリからレコーダーのステータス画面を表示する方法については、「BluetoothでのSong Meter Mini Bat 2のステータスの確認」を参照してください。
