内部の特徴

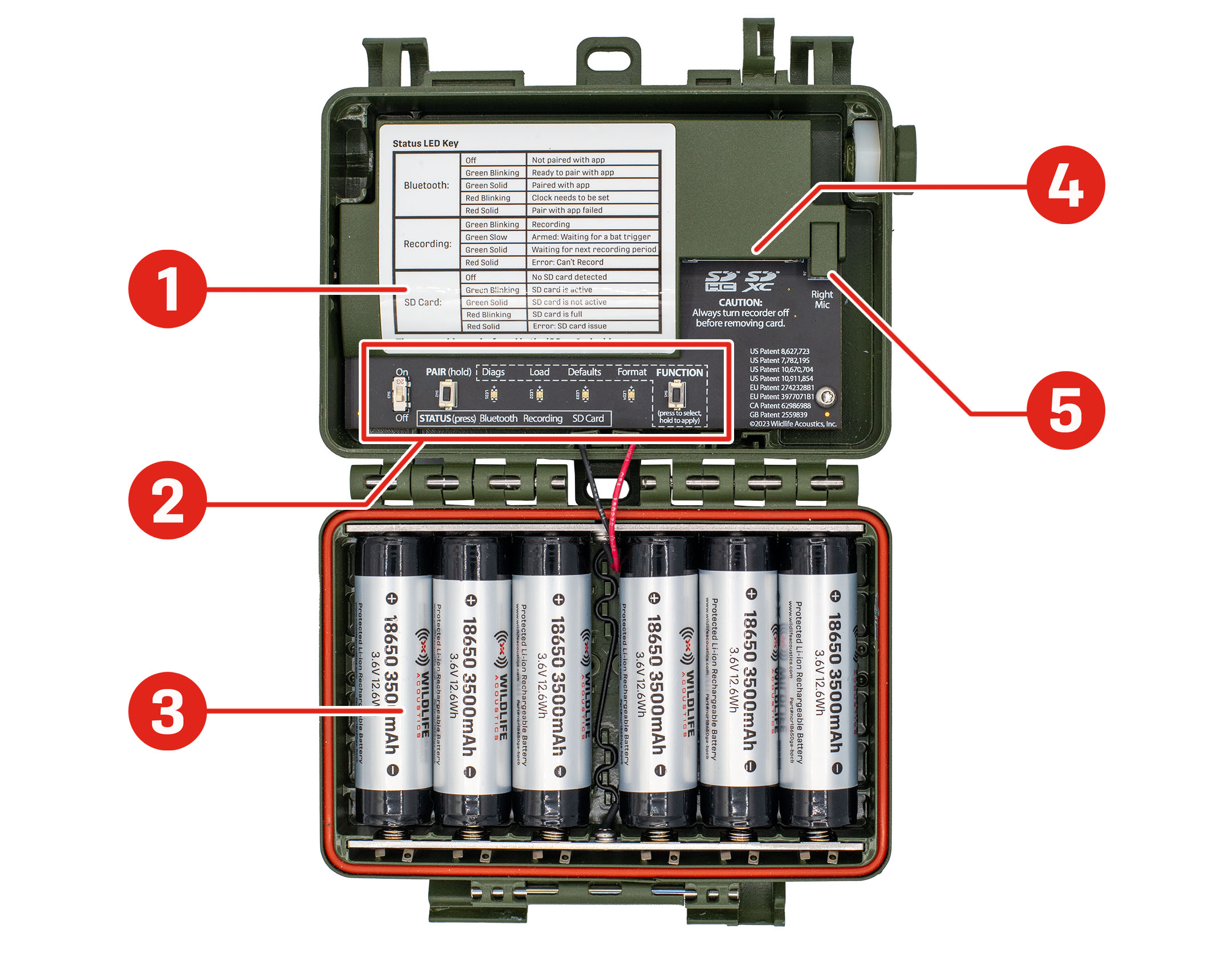

筐体を開いて平らに置き、内部構成部品がユーザーの方を向いているSong Meter Mini Bat 2。主な機能の場所が示されています。Status LEDキーは、上部コンパートメントの左上大部分を覆うプリントステッカーです。上部コンパートメントの下端には、スイッチ、ボタン、LEDが横に並んだ操作パネルがあります。電池コンパートメントは下部のコンパートメント全体を占めており、ここでは6本のリチウムイオン電池が取り付けられています。SDカードスロットは上部コンパートメントの右上部分にあり、開口部が下向きになるようにプラスチックで覆われています。右のマイクコネクターはSDカードスロットのすぐ右にあり、その開口部は下向きです。 — 図 1. 内部概要

電池コンパートメント

Song Meter Mini Bat 2の蓋にはレコーダーの電池が入っています。レコーダーのバージョンに応じて、単三電池または18650リチウムイオン電池のいずれかを収納できます。

単三電池収納部

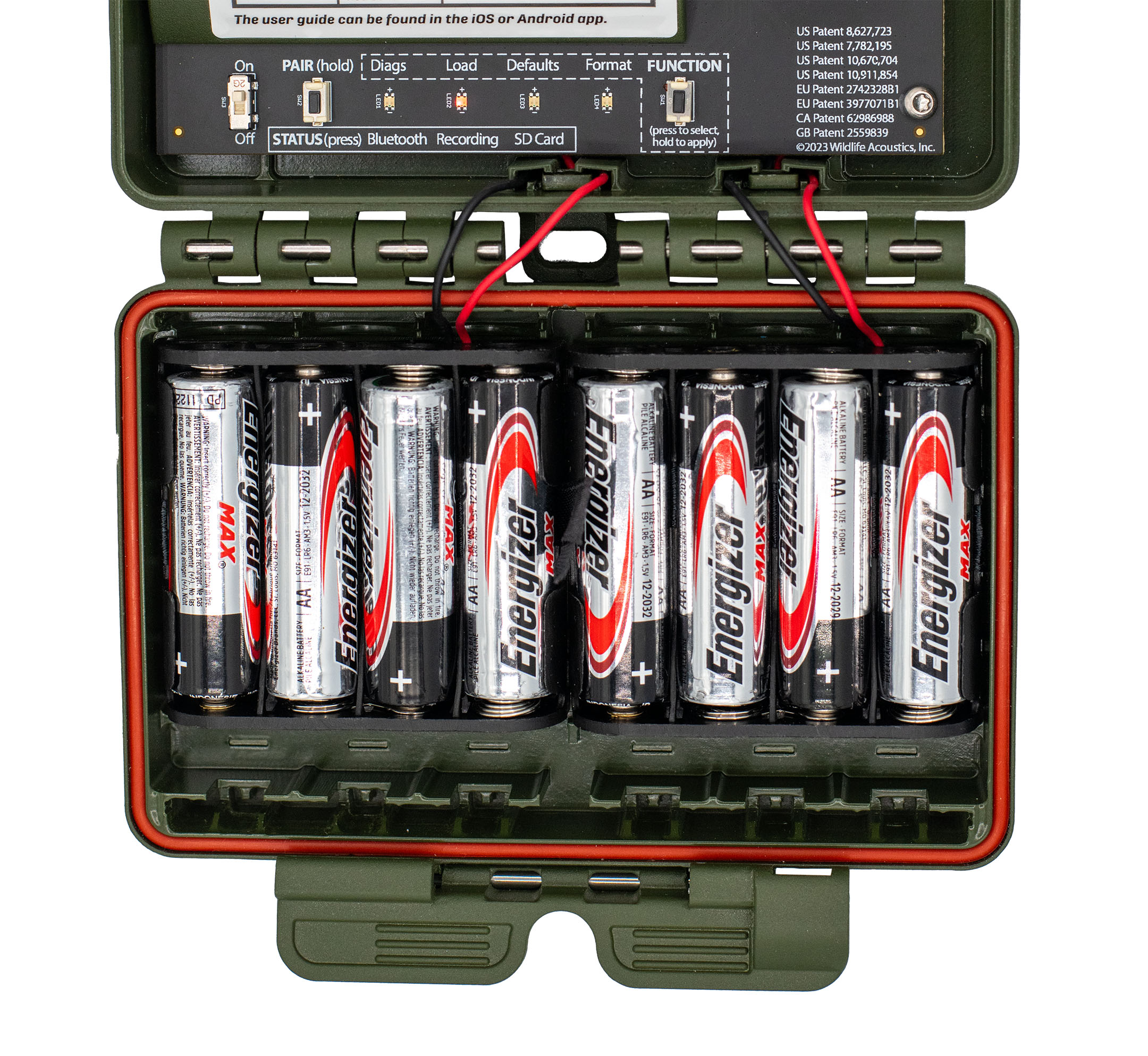

レコーダーが完全に開いており、電池ボックスがコントロールパネルの下にあると仮定すると、単三電池は、プラス極を下にして左端の電池ベイから始めて、向きが交互になる必要があります。

単三電池収納部にはプラスチック製の電池トレイが 2 つあります。各トレイには単三電池が 4 本収納でき、合計 4 本または 8 本の単三電池でレコーダーに電力を供給できます。

単三電池を 4 本だけ使用する場合は、4 本すべてを同じトレイに取り付ける必要があります。

各トレイにはリボンが付いています。単三電池を取り付けるときは、リボンを電池の下に配置します。リボンを引っ張ると、電池を簡単に取り外すことができます。

さまざまな種類の単三電池についての情報は、Energizer® Ultimate Lithium™ を含め、 AA電池の種類を参照してください。

単三電池の挿入注文

電池を挿入するときは、各トレイの外側にある各リボンの取り付け端の近くから始めて、自由端に向かって作業します。これにより、リボンに十分なたるみが確保され、各電池のためのスペースが確保されます。十分なたるみがないと、リボンが電池をトレイから押し出す可能性があります。

単三電池 4 本のみを使用する場合は、空の電池トレイに取り付けられたリボンがレコーダー筐体の蓋とベース間のシールに干渉しないことを確認してください。

単三電池のベストプラクティス

電池を不適切に使用すると、レコーダーに永久的な損傷を与える可能性があります。常にこれらのガイドラインに従うように注意してください。

新しい電池や充電したばかりの電池を、使用済みまたは充電されていない電池と混ぜないでください。1本の電池が切れていると、セット全体が機能しなくなります。
- レコーダーの電源が突然切れ、まったく電源が入らない場合があります。
- 電池から腐食性の化学物質が漏れてレコーダーを損傷する可能性があります。。
複数の種類の電池を混ぜて使用しないでください（アルカリ電池とNiMHの電池を組み合わせるなど）。単三電池を8本使用する場合でも同様です。8本の電池はすべて同じ種類でなければなりません。

理想的には、すべての電池を同じブランドとモデルのものにします。特性の異なる電池を混合すると、予期しない結果が生じる可能性があります。
電池のプラスとマイナスの極性が正しい向きになっていることを確認してください。

単三電池8本のうち1本を逆向きに挿入すると、 Song Meter Mini Bat 2 電源は入るかもしれないが 逆向きの電池は最終的に腐食性の化学物質を漏らし、レコーダーを損傷する可能性があります。。
保管する前に電池を取り出してください。

リチウムイオン電池コンパートメント

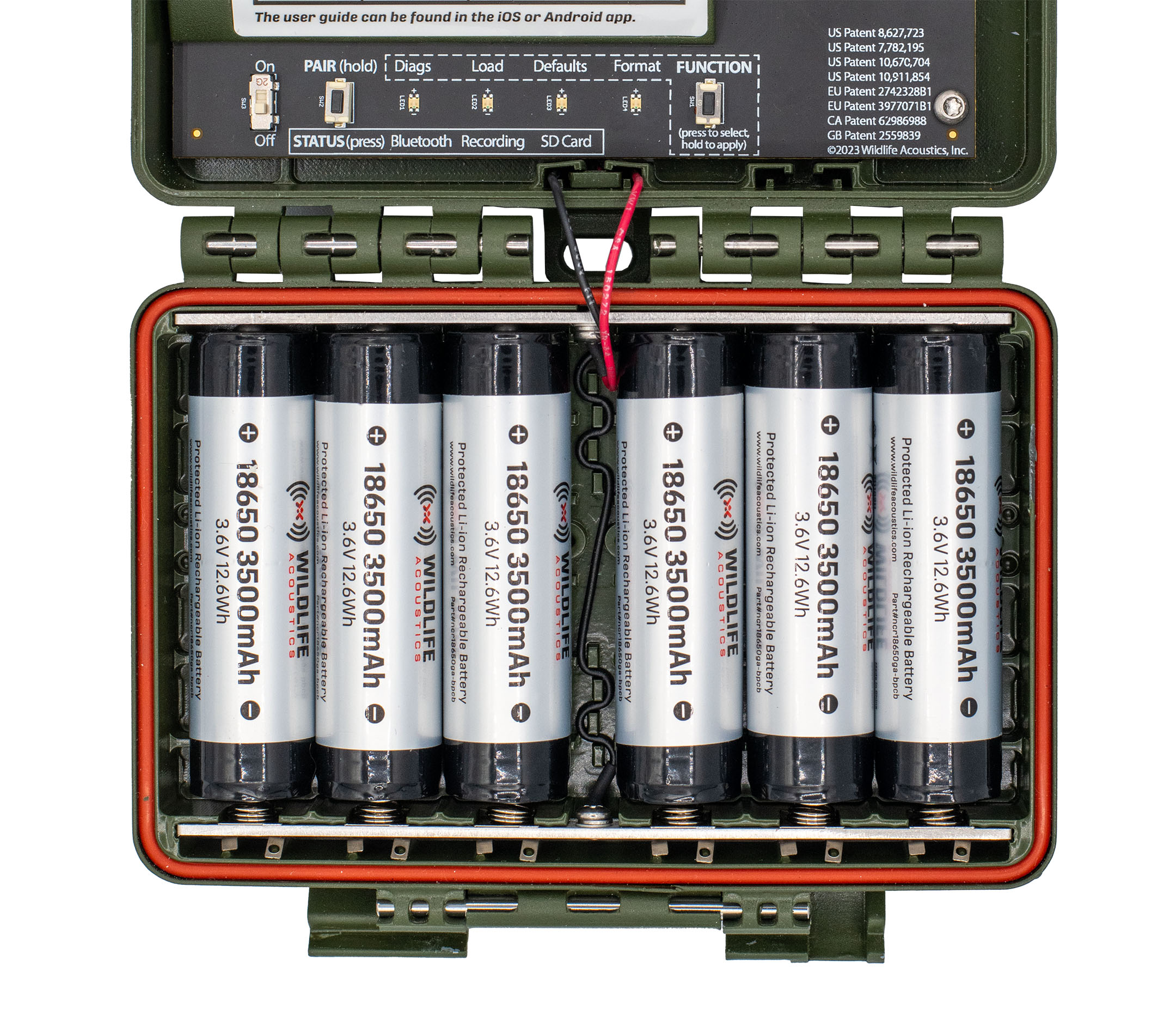

レコーダーが完全に開いた状態で、6本のリチウムイオン電池すべてのプラス側の「ボタン」端がメイン操作パネルの方を向いていることを確認してください。

Song Meter Mini Bat 2のLi-ionバージョンの蓋には、1〜6本のリチウムイオン18650電池が入ります。18650電池は任意のスロットに任意の数だけ取り付けることができ、これでレコーダーは意図したとおりに作動しますが、電池の数が多いほど実行時間が長くなります。適切な電池の選択の詳細については、「リチウムイオン電池の要件」を参照してください。

使用するリチウムイオン電池が6本未満場合は、左から電池を挿入することをお勧めします。筐体を閉じると、Status LED Key付きのプラスチック製カバーが左端の4本の電池に接触するため、この4つの電池スロットが最も安全です。6つの電池スロットがすべていっぱいになっている場合、または左端のスロットに最大4本の電池を取り付けると、強い衝撃によって電池が飛び出す可能性が最も低くなります。

リチウムイオン電池のベストプラクティス

輸送中または保管中にバッテリーの電気接点が互いに接触したり、導電性の材料に触れたりしないようにしてください。18650バッテリー用に設計された非導電性の収納容器を使用して、偶発的な接触を防いでください。
充電したての電池と消耗した電池を混ぜないでください。
多くの充電式単三電池とは異なり、リチウムイオン電池は電荷を蓄えていない状態で出荷されるため、最初に使用する前に充電する必要があります。
電池のプラスとマイナスの極性が正しい向きになっていることを確認してください。
電池漏れによる損傷を防ぐため、長期間保管の前には電池を取り出してください。
配備場所では、移動中にで電池が緩んでいないことを確認してください。

注記:

リチウムイオン電池の出荷と携行については、世界の多くの地域で厳しい規制があります。飛行機での旅行前、またはリチウムイオン電池の発送を計画する際は、該当法をご確認ください。

SDカードスロット

Song Meter Mini Bat 2レコーダーは、メモリカードスロットに挿入したSDカードに録音ファイルとサマリーログを保存します。

SDカードを挿入するには、カチッと音がするまでカードをSDカードスロットにスライドさせます。カードを取り出すには、再びカチッという音がするまでカードをスロットにそっと押し込み、内部のバネ機構でカードが押し出されるようにします。

SD Card (SD カード) は、電源スイッチをOFF (オフ) に設定し、すべての (ステータス LED) が消灯するまで待ってから取り出してください。
Song Meter Configurator アプリを使用することで、SDカードの録音可能容量を確認できます。

注:

Wildlife Acousticsは、卓越した性能を持つSanDisk®ブランドのメモリカードを推奨しています。Kingston®およびPNY®も適しています。

注:

カードの書き込み禁止スイッチがロック解除の位置に設定されていることを確認してください。Song Meter Mini Bat 2レコーダーは、書き込み禁止になっているカードには録音できません。

操作パネル

ON/OFFスイッチ

ON (オン)（上位置）: フルパワーが有効になります。スケジュールを開始しています。
OFF (オフ)（下位置）: レコーダーが低電力アイドル状態になります。スケジュールは停止します。

Song Meter Mini Bat 2レコーダーの電源を初めてオンにすると、STATUS LED (ステータス LED) にBluetooth (ブルートゥース)、Recording (録音)、SD Card (SD カード) ステータスが表示されます。レコーダーがペアリングされておらず、ボタンに1分間触れなかった場合、LEDは消灯します。

注:

Song Meter Mini Bat 2レコーダーの電源を切ると、ルーチンが実行され、現在の録音が終了して保存されます。これには数秒かかることがあります。

このプロセスにより、スイッチをいつでも安全にOFF (オフ) に設定できます。

STATUS LED

レコーダーにある3つのSTATUS LED (ステータス LED) は、Bluetooth (ブルートゥース)、Recording (録音)、SD Card (SD カード) についての情報を提供します。

レコーダーが Song Meter Configurator アプリとペアリングされている間は、STATUS LED (ステータス LED) がオンのままとなります。

STATUS LED (ステータス LED) の定義表は、筐体内部のSTATUS LED (ステータス LED) のすぐ上にも印刷されています。

表 1. Status LEDの凡例
LEDラベル	LED動作	ステータスの意味
Bluetooth (ブルートゥース)	消灯	Song Meter Configurator アプリとペアリングされていない
	緑色点滅	Song Meter Configurator アプリとのペアリング準備完了
	緑色点灯	Song Meter Configurator アプリとペアリング済み
	赤色点滅	クロック要設定
	赤色点灯	ペアリング失敗
Recording (録音)	緑色点滅	録音中（トリガー済み ¹）
	緑色スロー点滅	準備完了、トリガー待ち¹
	緑色点灯	次回録音期間のために待機中
	赤色点灯	エラー: 録音できません
SD Card (SD カード)	消灯	SDカード未検出
	緑色点滅	SDカードがアクティブ: 取り出し禁止
	緑色点灯	SDカードが非アクティブ: 安全に取り出し可能
	赤色点滅	SDカードがいっぱい
	赤色点灯	エラー: SDカードの問題

機能ボタンとLED

Song Meter Mini Bat 2の物理的制御機能により、 Song Meter Configurator アプリなしで4つのユーティリティ機能を実行できます。物理的制御機能と Song Meter Configurator アプリを使用してこれらのユーティリティ機能を実行する手順は、本書の他のセクションに記載されています。

利用可能な機能

以下の4つのFUNCTION LED (機能 LED) があります。

Diags (ダイアログ): 内部診断チェックが実行され、診断ファイルと設定ファイルがSD Card (SD カード) に保存されます。

FUNCTION (機能) ボタンまたは Song Meter Configurator アプリを使用して診断ファイルをエクスポートする方法については、「診断ファイルのエクスポート」を参照してください。

診断ファイルとは何か、どのような場合に役立つかについては、「診断ファイル」を参照してください。
Load (読み込み): 設定ファイル（ファイル名が.miniconfigで終わる）またはファームウェアファイル（ファイル名が.smmで終わる）をSD Card (SD カード) からレコーダーに読み込みます。

ファームウェアファイルのインストールの詳細な手順については、「レコーダーのファームウェアの更新」を参照してください。

設定ファイルを読み込む詳細な手順については、「設定ファイルを使用したレコーダーの設定」を参照してください。

注:

設定ファイルまたはファームウェアファイルがSDカードから正常に読み込まれると、その情報がSong Meter Mini Bat 2の内部メモリに保存され、ファイルはSDカードで不要になります。
Defaults (デフォルト) : これにより、現在の日付と時刻を除くすべてのレコーダーの設定のデフォルト状態が復元されます。

FUNCTION (機能) ボタンまたは Song Meter Configurator アプリを使用してデフォルト設定を復元する方法については、「レコーダーの工場出荷時の設定への復元」を参照してください。
Format (フォーマット): これによりSD Card (SD カード) が再フォーマットされ、空白の状態にリセットされ、カードから既存のファイルがすべて削除されます。

この機能は、 Song Meter Configurator アプリまたは無料のデスクトップソフトウェアで実行することもできます。「SDカードのフォーマット」を参照してください。

重要:

各配備の前にはSDカードを再フォーマットすることが重要です。カードの再フォーマットは、既存のデータを削除するだけではありません。カードの構造をリセットし、データ破損の可能性を減らします。

再フォーマットは、Song Meter Mini Bat 2またはSD AssociationのWindowsまたはMac用の公式無料フォーマットユーティリティで行うことができます。

FUNCTIONボタンを使用しての機能の実行

手順

FUNCTION (機能) ボタンを複数回タップします。

緑のLEDが4つの位置を順番に切り替え、選択した機能を強調表示します。
目的の機能が強調表示されたら、FUNCTION (機能) ボタンを3秒間押し続けます。
強調表示されたLEDが緑色に点滅し始めたら、FUNCTION (機能) ボタンを離します。

タスクの結果

4つのLEDすべてが緑色に3回点滅すれば、機能は正常に実行されています。

4つのLEDすべてが赤色に6回点滅した場合、機能は正常に作動していません。

トリガー超音波モードのみ。
