Dati tecnici del microfono acustico

  • Caratteristica direzionale: omnidirezionale

  • Sensibilità lungo l'asse: +12 ± 4 dBfs rif.: 1 Pa a 1 kHz, misurato con un'impostazione di guadagno di 18 dB

I grafici seguenti riflettono il guadagno predefinito (+18 dB), la frequenza di campionamento di 48 kHz, la sorgente sonora tarata a un metro dal registratore, perpendicolarmente all'asse del microfono.

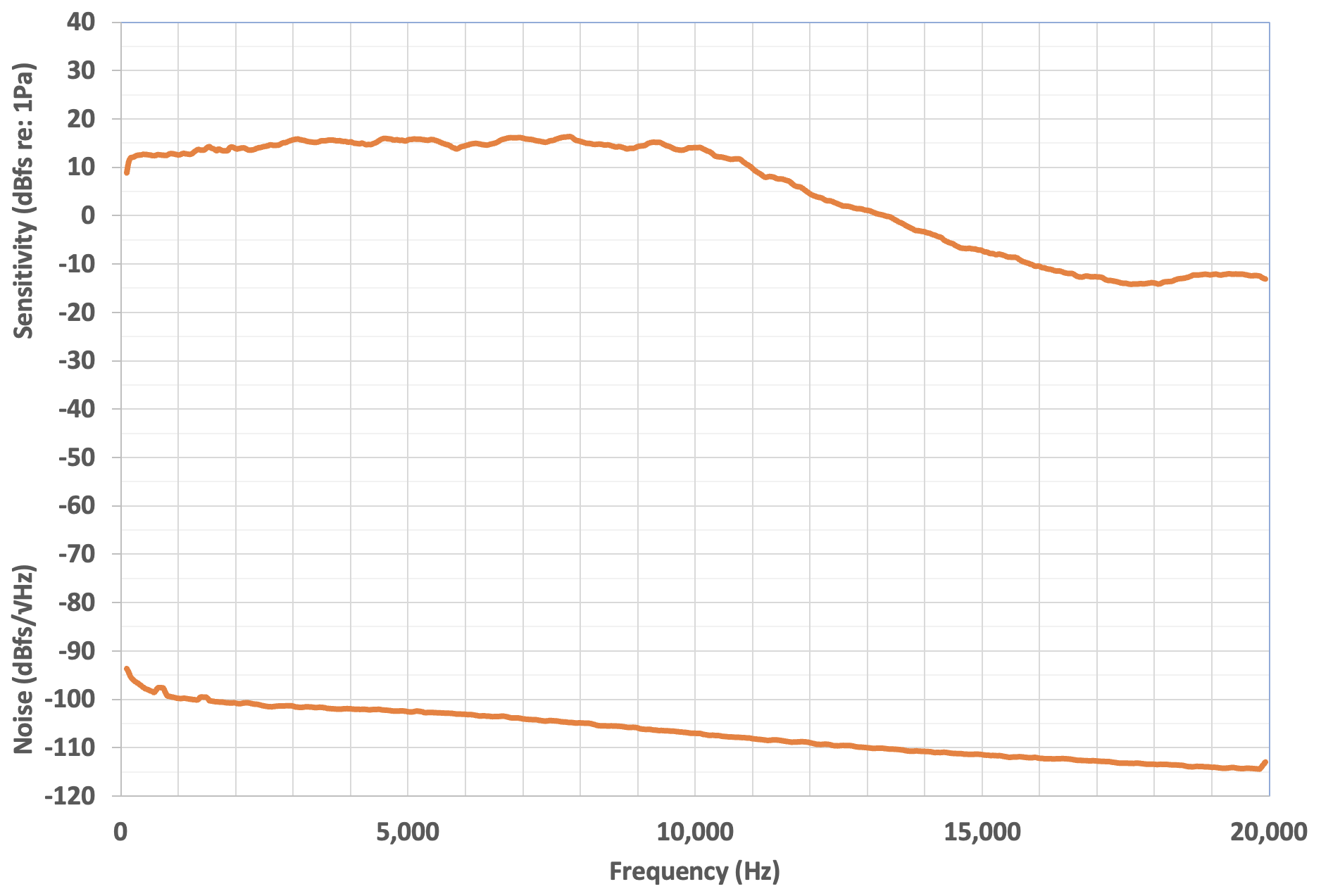

Figura 1. Sensibilità e rumore di fondo, scala di frequenza lineare
La sensibilità è approssimativamente piatta con piccoli ripple a 12 dBfs/Pa da 200 Hz a circa 10 kHz. Da 10 kHz a 18 kHz, la sensibilità scende a -15 dBFs/Pa, dove rimane fino a 20 kHz, l'estremità superiore del grafico. Il rumore di fondo parte da circa -95 dBfs/radice quadrata Hz a 200 Hz e scende a -115 dBfs/radice quadrata Hz a 20 kHz.

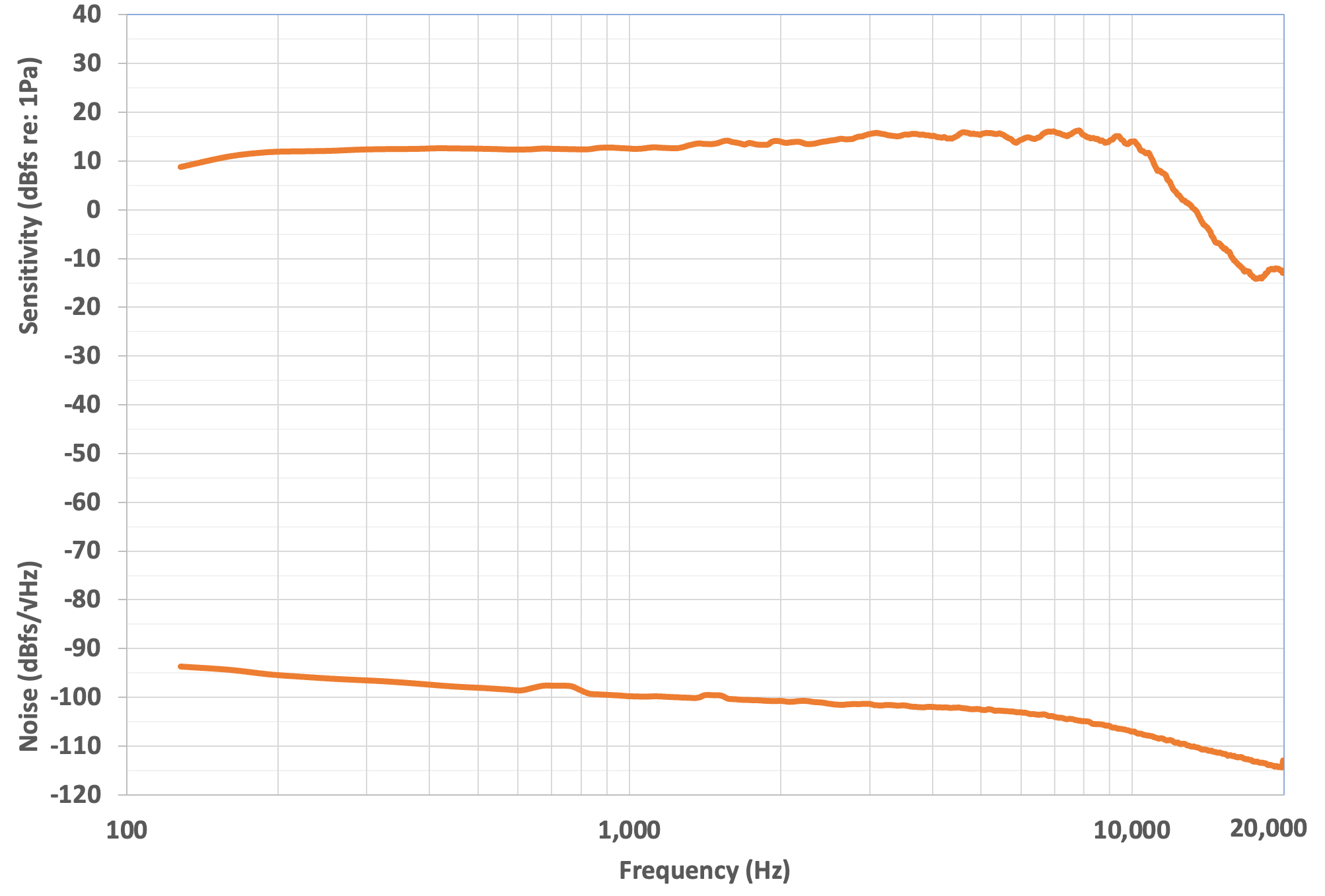

Figura 2. Sensibilità e rumore di fondo, scala di frequenza logaritmica
Sono mostrate qui le stesse informazioni del grafico precedente. La scala di frequenza logaritmica enfatizza l'estensione della porzione piatta della curva di sensibilità, prima che la sensibilità scenda tra 10 kHz e 20 kHz.
