Dati tecnici del microfono per ultrasuoni

Tutte le misurazioni vengono eseguite con le impostazioni di guadagno predefinite, salvo diversa indicazione.

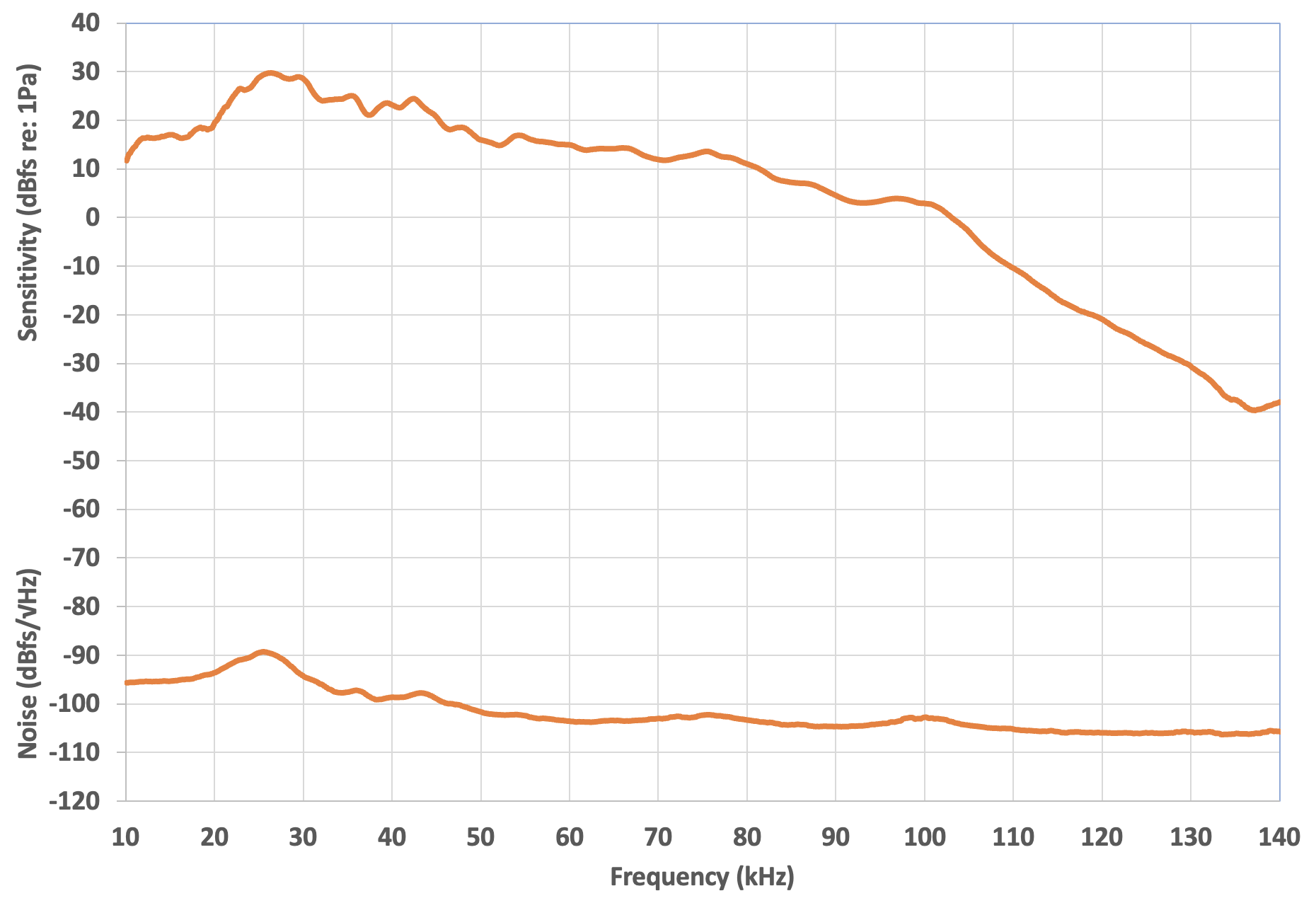

Figura 1. Sensibilità del microfono per ultrasuoni e rumore di fondo
Sensibilità (dBfs) rif.: 1 Pa) e rumore (rapporto tra dBfs e radice quadrata Hz) mostrato tra 10 kHz e 140 kHz. La sensibilità raggiunge il picco a 30 dBFs/Pa a 26 kHz. La sensibilità diminuisce all'incirca linearmente a 3 dBFs/Pa a 100 kHz e diminuisce più rapidamente a -40 dBFs/Pa a 135 kHz. Il rumore è massimo a -90 dBfs/radice quadrata Hz a 26 kHz. Si riduce a -100 dBfs/radice quadrata Hz a 50 kHz. Diminuisce lentamente fino a -105 dBfs/radice quadrata Hz a 140 kHz.

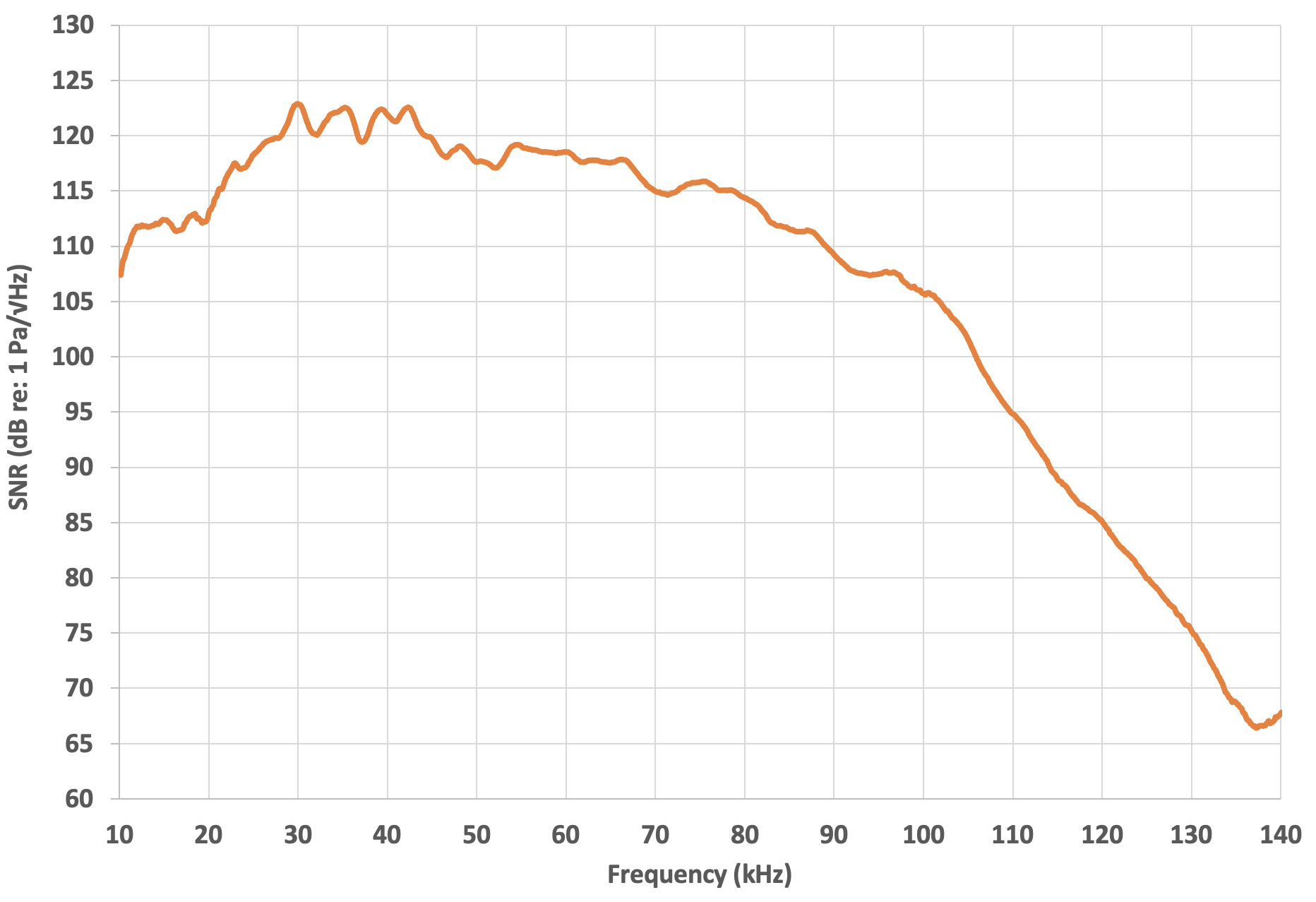

Figura 2. Rapporto segnale/rumore del microfono per ultrasuoni
Rapporto segnale/rumore (in dB rif.:1 Pa/radice quadrata Hz) tracciato in funzione della frequenza da 10 kHz a 140 kHz. L'SNR è al massimo, tra 113 e 123 dB, tra 20 kHz e 80 kHz. Tra 80 kHz e 140 kHz scende a 67 dB.

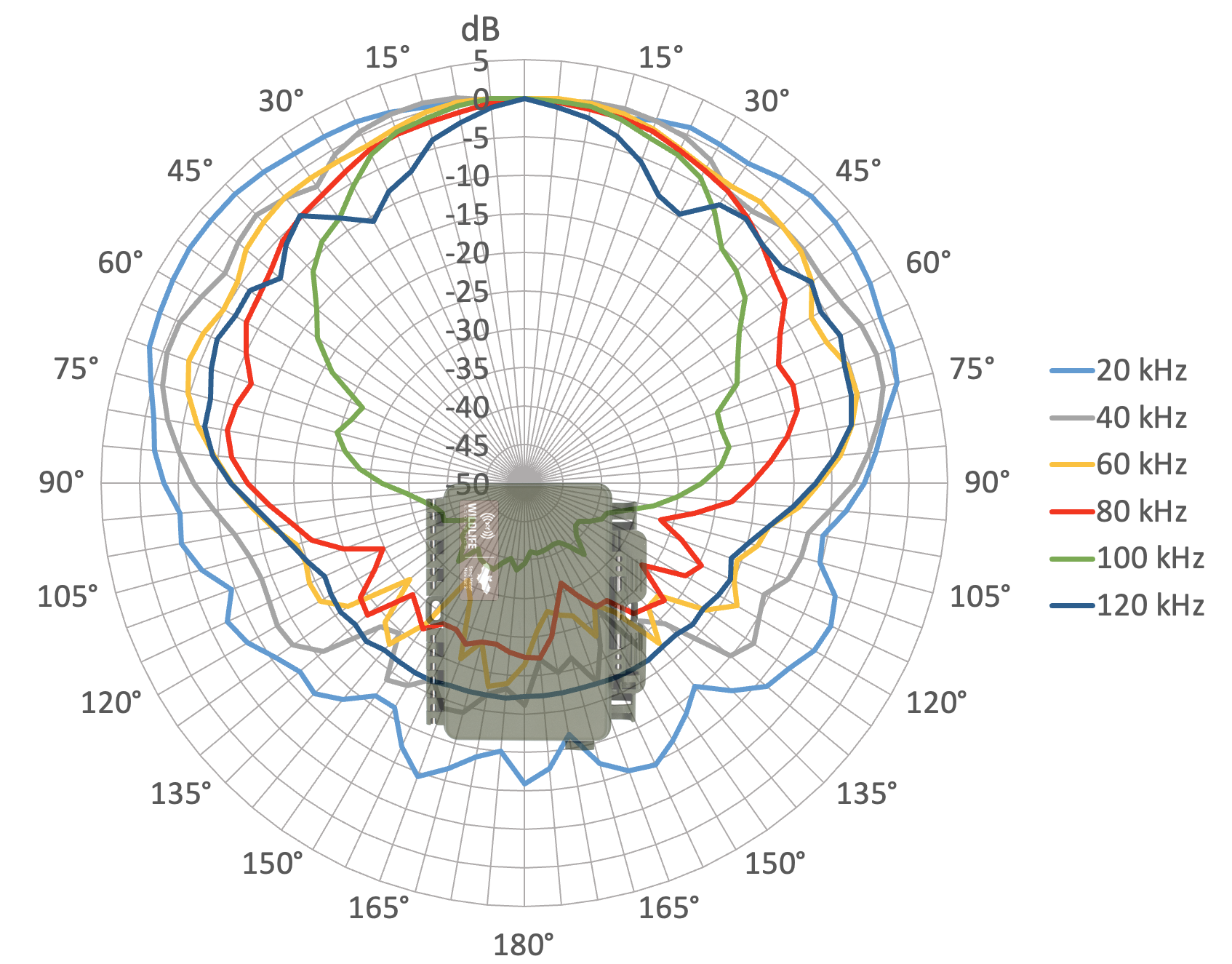

Figura 3. Risposta polare del microfono per ultrasuoni Vista frontale
Grafico della risposta polare, visualizzato all'uscita dal registratore, quest'ultimo rivolto verso l'osservatore. Il microfono per ultrasuoni del Song Meter Mini Bat 2 ha un grafico di risposta approssimativamente a cardioide; la risposta alle frequenze più alte generalmente diventa più direzionale. A 20 kHz, la sensibilità a 180 gradi è inferiore di 15 dB rispetto a quella frontale. A 100 kHz, la sensibilità a 180 gradi è inferiore di 40 dB rispetto a quella frontale.

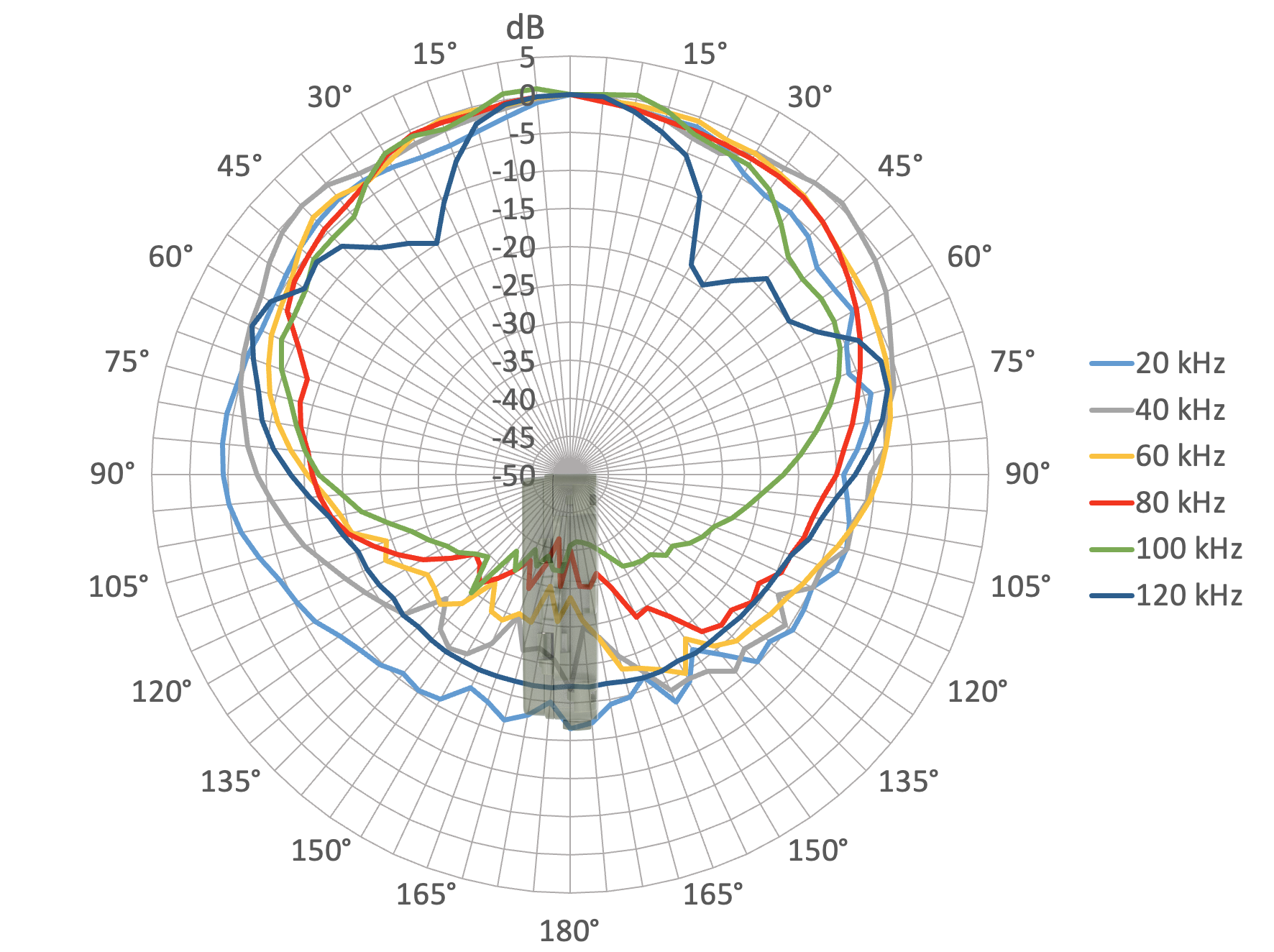

Figura 4. Risposta polare del microfono per ultrasuoni Vista dall'alto
Grafico della risposta polare, mostrato con il fermo del registratore rivolto verso l'osservatore. La risposta polare è leggermente asimmetrica, con una sensibilità leggermente disassata verso la parte posteriore del registratore rispetto alla parte anteriore, ma il grafico della risposta generale è ancora a cardioide.
