Características externas

Carcasa duradera y resistente a las inclemencias meteorológicas

El grabador Song Meter Micro 2 se ha diseñado para su uso prolongado a la intemperie. Está fabricado con plástico de policarbonato duradero y es resistente a los UV y a las inclemencias meteorológicas. La carcasa cuenta con un grado de protección IP67, por lo que es capaz de soportar una inmersión temporal en agua hasta una profundidad de un metro sin que entre agua.

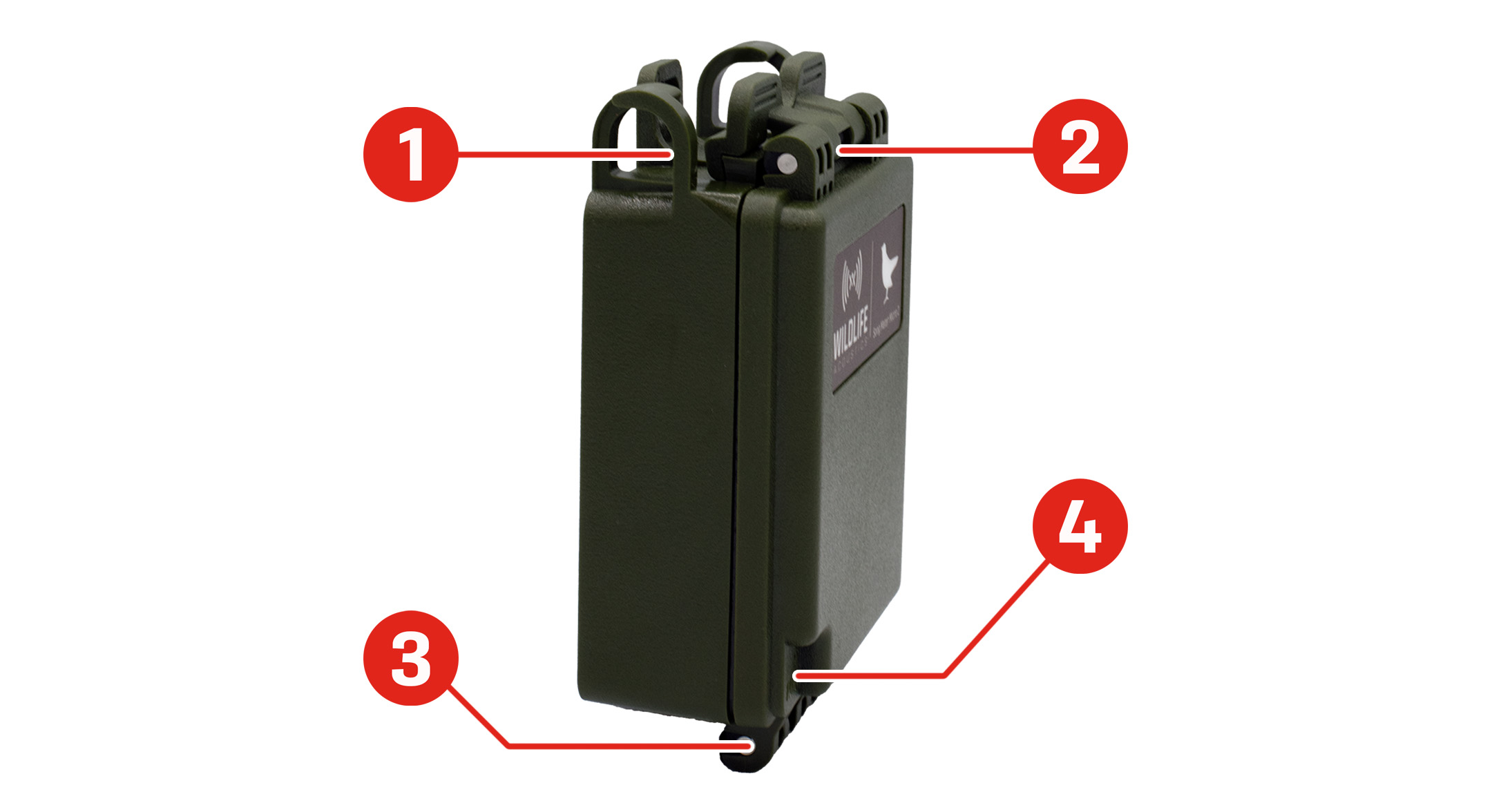

Figura 1. Vista frontal izquierda
El Song Meter Micro 2 desde la parte delantera izquierda con la tapa cerrada. Se resaltan las ubicaciones de los elementos. El cierre de la carcasa se encuentra en el borde superior del grabador. Una de las dos anillas de montaje se encuentra a la izquierda del cierre de la carcasa. El orificio del micrófono se encuentra en la esquina inferior izquierda de la cubierta frontal, por encima de la marca MIC. La bisagra de la carcasa se encuentra en el borde inferior del grabador.

  1. Una de las dos anillas de montaje, que admite la colocación de elásticos, cuerdas o cables de seguridad de un diámetro de hasta 10,67 mm (0,420 in.). Consulte Opciones de montaje versátiles.

  2. El cierre de la carcasa queda encajado para mantener la carcasa sellada.

  3. La bisagra de la carcasa mantiene la tapa y el cuerpo del grabador permanentemente unidos.

  4. Un micrófono acústico está instalado detrás de un orificio de ventilación de la cubierta frontal. Está protegido por una membrana interna resistente a la intemperie.

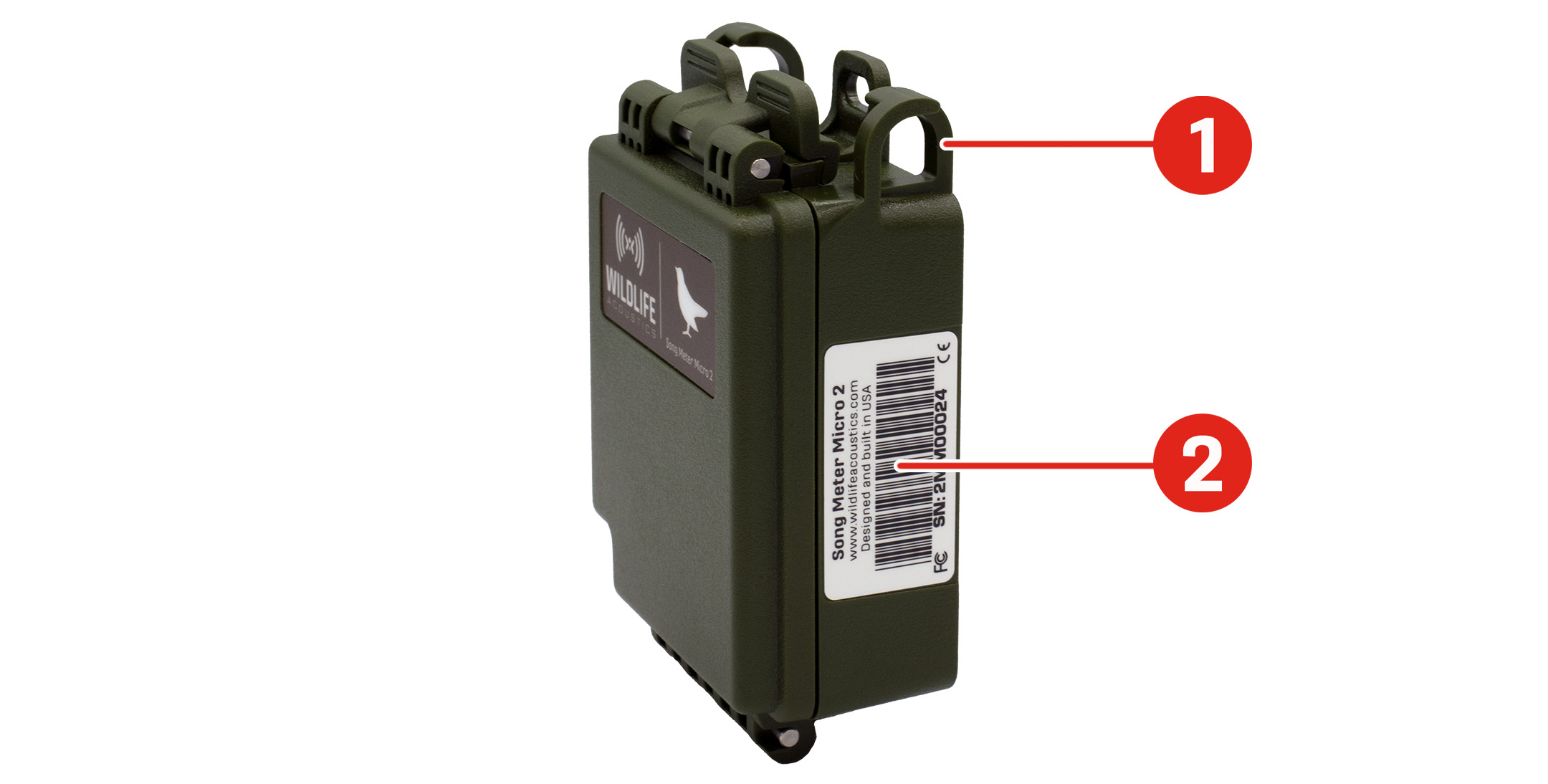

Figura 2. Vista frontal derecha
El Song Meter Micro 2 desde la parte delantera derecha con la tapa cerrada. Se resaltan las ubicaciones de los elementos. Una de las dos anillas de montaje se encuentra en la esquina superior derecha de la carcasa. Hay una etiqueta de código de barras en el borde derecho de la carcasa.

  1. Una de las dos anillas de montaje, que admite la colocación de elásticos, cuerdas o cables de seguridad de un diámetro de hasta 10,67 mm (0,420 in.). Consulte Opciones de montaje versátiles.

  2. La etiqueta del código de barras muestra el nombre del modelo y el número de serie del grabador.

    Esta información también se puede ver en la aplicación Song Meter Configurator del Pantalla Estado.

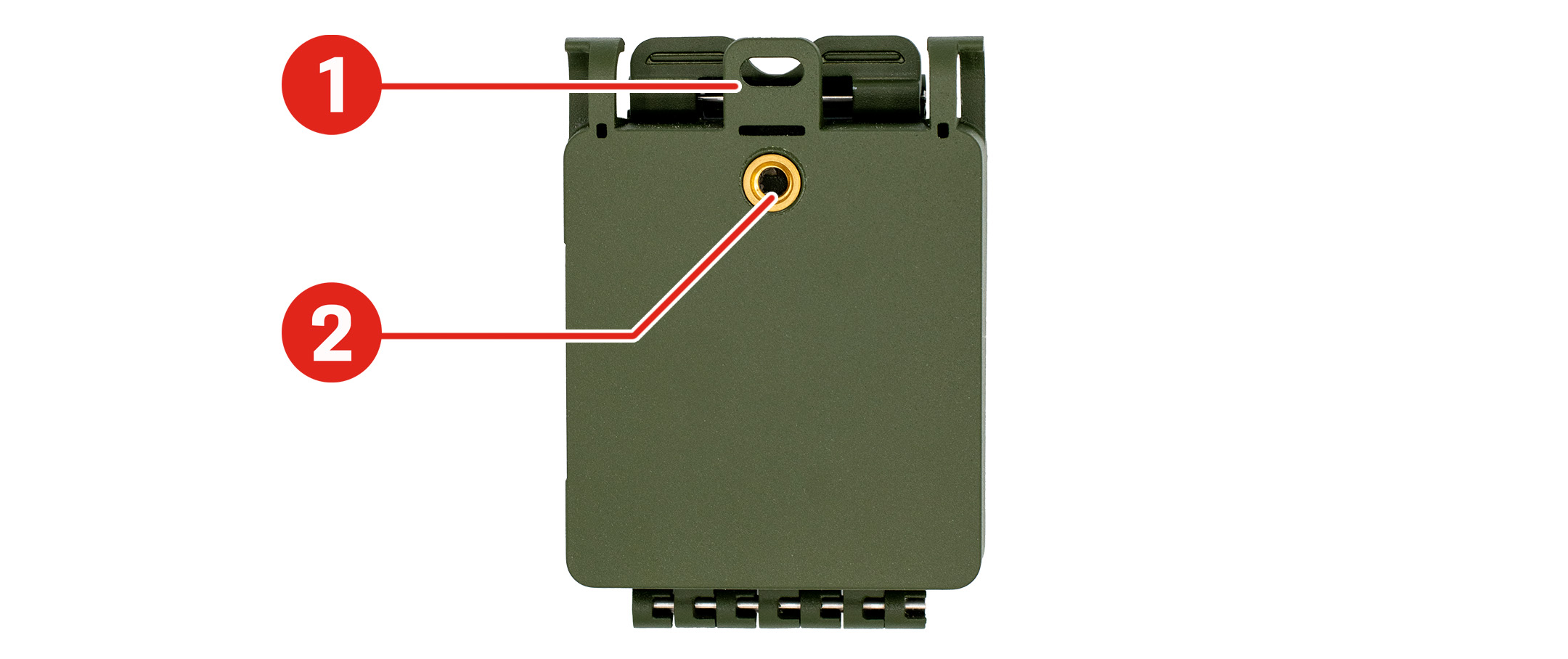

Figura 3. Vista trasera
Song Meter Micro 2 mostrado desde la parte trasera con la tapa cerrada. La lengüeta de montaje está en el centro del borde superior de la grabadora. Un soporte para trípode empotrado se encuentra justo debajo de la lengüeta de montaje.

  1. La pestaña de montaje puede alojar pernos o tornillos con un diámetro de rosca máximo de 4,6 mm (3/16 in.). También puede servir como punto de fijación para elásticos o bridas.

  2. El soporte para trípode se ajusta a un tornillo de 1/4-20 pulgadas, la misma especificación de muchas cámaras, como las de rastreo.

Opciones de montaje versátiles

La carcasa del Song Meter Micro 2 está equipada con puntos de fijación que admiten una amplia gama de opciones de montaje:

  • La pestaña de montaje de la parte superior de la parte posterior de la carcasa permite colocar pernos o tornillos de un diámetro de hasta 4,6 mm (3/16 in.). También pueden utilizarse para sujetar ganchos de cuerdas elásticas o bridas, por ejemplo.

  • Las anillas de montaje de la parte superior izquierda y superior derecha de la carcasa son adecuadas para cables de seguridad, cuerdas, bridas o elásticos, entre otras posibilidades. El diámetro interno de estas anillas es de 10,67 mm (0,420 in.).

  • El soporte para trípode de la parte posterior de la carcasa admite un perno de 1/4-20 pulgadas, lo que lo hace compatible con muchos accesorios de montaje diseñados para cámaras de rastreo.

    Nota:

    Tenga en cuenta que no todos los soportes de cámara tienen la misma especificación de pernos. Por ejemplo, los soportes diseñados para cámaras de vídeo pesadas pueden utilizar un perno de 3/8-16 pulgadas. Consulte las especificaciones del fabricante antes de comprar un soporte compatible.

Importante:

Con cualquier método de montaje, no aplique una fuerza excesiva a la carcasa del Song Meter Micro 2. Si se aplica demasiada fuerza, la carcasa puede doblarse, abriendo huecos entre la tapa y el cuerpo que comprometen la resistencia del grabador a la intemperie.

Tenga mucho cuidado al fijar el grabador a árboles jóvenes. El crecimiento de los árboles en el transcurso de una instalación podría aumentar la presión sobre la carcasa.

Compatibilidad de cierres

Es posible pasar un cable de seguridad a través de las dosanillas de montaje de la parte superior del Song Meter Micro 2 para sujetarlo a un árbol o estructura.

El diámetro del cable de seguridad debe ser inferior a 10,67 mm (0,420 in.) para que pueda pasar por las dos anillas de montaje.
