Características internas

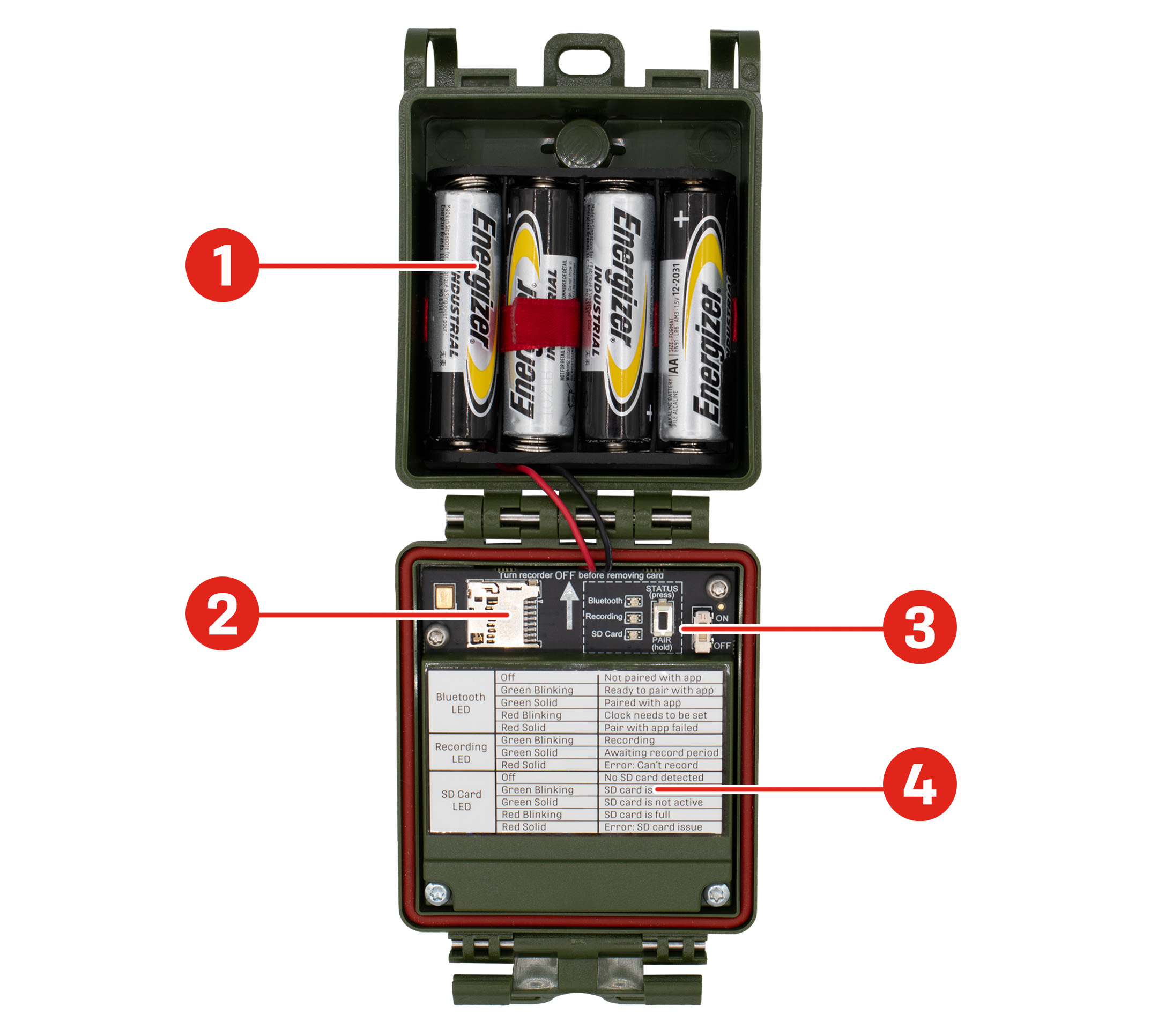

Figura 1. Descripción interna
Se muestra un Song Meter Micro 2 con la carcasa abierta y plana, con los componentes internos orientados hacia el lector. Se indican las ubicaciones de los principales elementos: El compartimento para pilas AA ocupa la mitad superior de la carcasa. La ranura para tarjetas microSD se encuentra en la parte superior izquierda de la mitad inferior de la carcasa y la tarjeta se introduce desde el lado derecho. El panel de control está ubicado a la derecha de la ranura para tarjetas microSD e incluye tres LED, un botón y un interruptor. La clave de los LED Status (Estado) está impresa en una pegatina que ocupa la parte baja de la mitad inferior de la carcasa.

  1. El compartimento para pilas AA tiene capacidad para cuatro pilas AA.

  2. La ranura para tarjetas microSD contiene una tarjeta microSD con una capacidad de hasta 2 TB para almacenar grabaciones y otros archivos.

  3. El panel de control incluye diversos controles físicos básicos. Consulte Panel de control para obtener una imagen detallada de esta sección.

  4. La clave de LED Status (Estado) proporciona una guía para comprender los LED STATUS (Estado). Esta tabla también puede consultarse en LED STATUS (Estado).

Compartimento para pilas AA

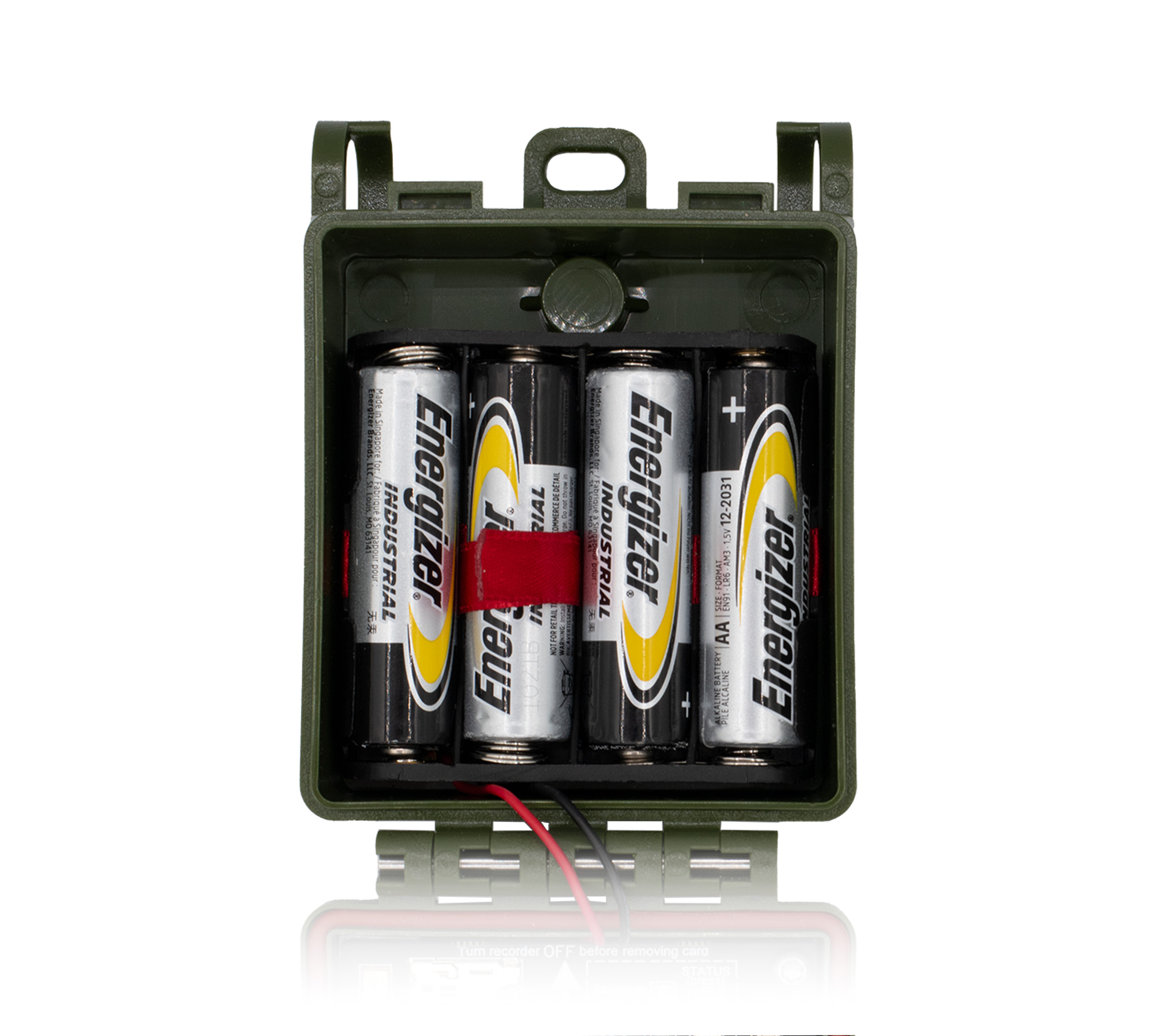

Las pilas AA deben tener una orientación alterna. El compartimento de las pilas ocupa la mitad superior de la carcasa cuando está completamente abierta. En esta orientación, la pila situada más a la izquierda tiene el extremo positivo hacia abajo.

El compartimento para pilas AA tiene capacidad para cuatro pilas AA. Las cuatro pilas deben estar instaladas para que el Song Meter Micro 2 se encienda.

El compartimento de las pilas tiene dos cintas fijadas a sus extremos izquierdo y derecho. Cada cinta debe colocarse detrás de dos pilas, con los extremos libres visibles entre las dos pilas del centro. Para extraer fácilmente las pilas, tire de los extremos libres de las cintas.

Para obtener información sobre los diferentes tipos de pilas AA, incluidas las pilas Energizer® Ultimate Lithium™, consulte Tipos de pilas AA.

Orden de colocación de las pilas AA

Cuando introduzca las pilas, comience por el extremo de cada cinta que está unido al lado exterior de cada bandeja, y avance hacia el extremo libre. De este modo la cinta tendrá suficiente holgura para dejar espacio para cada pila. Si no hay suficiente holgura, la cinta puede empujar las pilas hacia afuera de la bandeja.

Buenas prácticas para las pilas AA

El uso inadecuado de la batería puede dañar permanentemente su grabadora. Tenga siempre cuidado de seguir estas pautas.

  • No mezcle pilas nuevas o recién cargadas con pilas usadas o sin cargar. Una sola pila agotada impedirá que todo el conjunto funcione.

    • La grabadora perderá energía prematuramente y es posible que no se encienda en absoluto.

    • Las baterías pueden filtrar productos químicos corrosivos que pueden dañar la grabadora..

  • No mezcle varios tipos de pilas (por ejemplo, pilas alcalinas y pilas NiMH). Las cuatro pilas deben ser del mismo tipo.

    Lo ideal es que todas las pilas sean de la misma marca y modelo. La combinación de pilas con diferentes características puede producir resultados impredecibles.

  • Asegúrese de que las baterías estén orientadas correctamente. El extremo plano negativo de la batería debe hacer contacto con el resorte de la bandeja de la batería.

    Si una de las ocho pilas AA se inserta al revés, la Song Meter Micro 2 puede encenderse, pero Una batería al revés eventualmente filtrará químicos corrosivos que pueden dañar la grabadora..

  • Retire las pilas antes del almacenamiento.

Ranura para tarjeta microSD

El grabador Song Meter Micro 2 guarda los archivos de grabación y un registro de resumen en una tarjeta microSD instalada en la ranura para tarjetas de memoria.

Para introducir una tarjeta microSD, deslícela en la ranura hasta que quede fijada con un chasquido. Para sacarla, pulse suavemente sobre la tarjeta introducida en la ranura hasta que vuelva a hacer clic y deje que el mecanismo de resorte interno la expulse.

  • Extraiga la tarjeta SD solo después de poner el interruptor de encendido en OFF y esperar a que todos los LED de estado se apaguen.

  • Con la aplicación Song Meter Configurator puede comprobar el espacio de grabación disponible en la tarjeta SD.

Tarjeta SD y tarjeta microSD

Tanto en la aplicación Song Meter Configurator como en este documento puede aparecer el término "tarjeta SD" de forma genérica. Esto se refiere tanto a la tarjeta SD de tamaño completo utilizada por la familia Song Meter Mini como a la tarjeta microSD utilizada por la familia Song Meter Micro.

El Song Meter Micro 2 solo admite el uso de tarjetas microSD.

Marcas de tarjetas SD recomendadas

Wildlife Acoustics recomienda las tarjetas de memoria de la marca SanDisk® por sus excelentes prestaciones. Kingston® y PNY® también son marcas adecuadas.

Panel de control

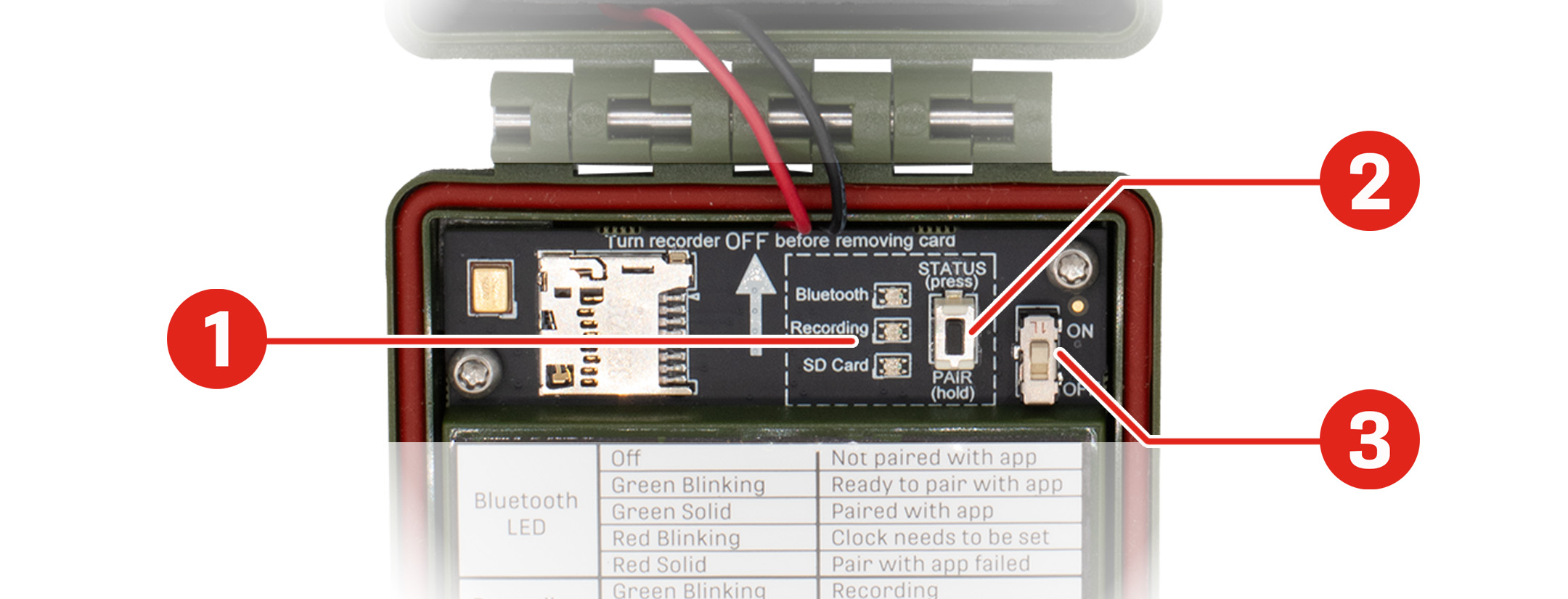

Figura 2. Panel de control
El panel de control está ubicado en el interior de la cubierta frontal del Song Meter Micro 2, cerca de la bisagra del recinto. En el lado izquierdo se encuentra la ranura para la tarjeta MicroSD. A la derecha del centro hay tres LED de estado alineados verticalmente, el botón de emparejamiento/estado y el interruptor de encendido/apagado.

  1. Los LED STATUS (Estado) proporcionan información visual sobre el estado del Bluetooth, la grabacióny la tarjeta SD del grabador. Consulte LED STATUS (Estado).

  2. El botón PAIR/STATUS (Emparejar/Estado) cumple dos funciones:

    1. Mantenga pulsado el botón para iniciar el emparejamiento con la aplicación Song Meter Configurator . Consulte Empareje el grabador con la aplicación Song Meter Configurator.

    2. Pulse brevemente el botón para activar los LED STATUS (Estado). Consulte LED STATUS (Estado).

  3. El interruptor ON/OFF (encendido/apagado) enciende el grabador o lo pone en un estado inactivo de bajo consumo. Consulte Interruptor ON/OFF (Encendido/Apagado).

LED STATUS (Estado)

Los tres LED STATUS (Estado) del grabador proporcionan información sobre el estado del Bluetooth, la grabación y la tarjeta SD.

Mientras el grabador está emparejado con la aplicación Song Meter Configurator , los LED STATUS(Estado) permanecen activos.

La siguiente tabla de definiciones de los LED STATUS (Estado) también se encuentra como referencia en el interior de la tapa del grabador.

Tabla 1. Clave de los LED Status (Estado)

Etiqueta LED

Actividad LED

Significado del estado

Bluetooth

Apagado

No está emparejado con la aplicación Song Meter Configurator

Verde intermitente

Listo para conectarse con la aplicación Song Meter Configurator

Verde fijo

Emparejado con la aplicación Song Meter Configurator

Rojo intermitente

Tiene que ajustarse el reloj

Rojo fijo

Fallo de emparejamiento

Grabación

Verde intermitente

Grabando

Verde fijo

Esperando el próximo periodo de grabación

Rojo fijo

Error: no se puede grabar

Tarjeta SD

Apagado

No se detecta ninguna tarjeta SD

Verde intermitente

La tarjeta SD está activa: no expulsar

Verde fijo

La tarjeta SD está inactiva: es seguro expulsarla

Rojo intermitente

La tarjeta SD está llena

Rojo fijo

Error: problema con la tarjeta SD

Interruptor ON/OFF (Encendido/Apagado)

  • ON (encendido, posición superior): la potencia máxima está habilitada. Se ha iniciado el programa.

  • OFF (apagado, posición inferior): el grabador entra en un estado inactivo de bajo consumo. El programa está detenido.

La primera vez que se enciende el Song Meter Micro 2grabador , los LED STATUS (estado) indican el estado del Bluetooth, la Grabación y la Tarjeta SD. Si el grabador no está emparejado y no toca los botones durante un minuto, los LED se apagarán.

Nota:

Cuando el grabador Song Meter Micro 2 se apaga, sigue una rutina para finalizar y guardar cualquier grabación en curso. Este proceso puede durar unos segundos.

Esto significa que es seguro ajustar el interruptor a la posición OFF (apagado) en cualquier momento.
