3. ハードウェア概要

Song Meter Micro 2レコーダーは、長期的な屋外配備用に設計されています。耐久性のあるポリカーボネートプラスチック製であるため、紫外線に強く耐候性があります。筐体はIP67規格を満たしているため、水深1メートルまでは一時的に水没しても水が入ることはありません。

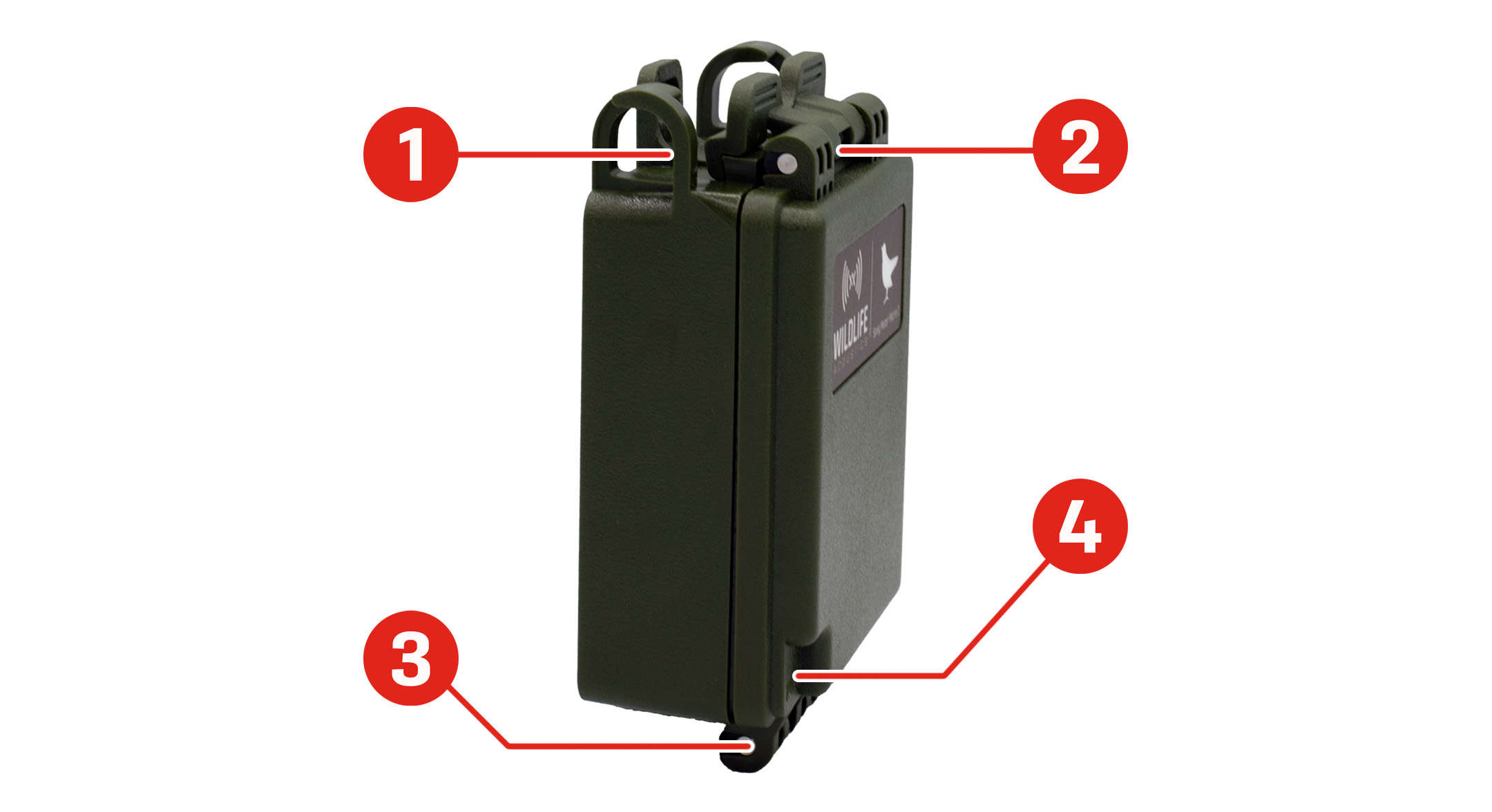

図2 正面左側面図

1. 2つの取り付けループのうちの1つには、直径0.420 in. (10.67 mm)までのバンジーコード、ロープ、またはケーブルロックを取り付けられます。 「多彩な取り付けオプション」を参照してください。

2. 筐体ラッチは所定の位置にカチッとはまって筐体を密閉します。

3. 筐体ヒンジは、レコーダーの蓋と本体が取り外せないように取り付けられています。

4. フロントカバーにある通気口の後ろには、1つの可聴音用マイクが取り付けられており、内部の耐候性膜で保護されています。

図3 正面右側面図

1. 2つの取り付けループのうちの1つには、直径0.420 in. (10.67 mm)までのバンジーコード、ロープ、またはケーブルロックを取り付けられます。 「多彩な取り付けオプション」を参照してください。

2. バーコードラベルには、レコーダーのモデル名とシリアル番号が記載されています。

   この情報は、[ステータス]画面のSong Meter Configuratorアプリにも表示されます。

図4 背面図

1. 取り付けタブには、最大ねじ径が3/16 in. (4.6 mm)のボルトまたはネジが入ります。また、バンジーコードやジップタイのアタッチメントポイントとしても使用できます。

2. 三脚マウントは、トレイルカメラを含む多くのカメラで使用されているのと同じ仕様の1/4-20ボルトに適合します。

Song Meter Micro 2の筐体には、さまざまな取り付けオプションに対応するアタッチメントポイントが装備されています。

ケーブルロックは、Song Meter Micro 2の上部に沿って2つの取り付けル―プに通して木や構造物に取り付けておくことができます。

ケーブルロックの直径は、2つの取り付けループに通せるよう、0.420 in. (10.67 mm)よりも小さくなければなりません。

単三電池コンパートメントには、単三電池が4本入っています。Song Meter Micro 2をオンにするには、4本の電池をすべて取り付ける必要があります。

電池コンパートメントには、コンパートメントの左右の端に2つのリボンが固定されています。各リボンは2つの電池の後ろに配置し、リボンの外端が中央の2つの電池の間に見えるようにします。電池を簡単に取り外すには、リボンの外端を引っ張ってください。

Energizer^® Ultimated Lithium^TMを含むさまざまなタイプの単三電池の詳細については、「単三電池の種類」を参照してください。

Song Meter Micro 2レコーダーは、メモリカードスロットに挿入したmicroSDカードに録音ファイルとサマリーログを保存します。

microSDカードを挿入するには、カチッと音がするまでカードをスロットにスライドさせます。取り外すには、再びカチッという音がするまでカードをスロットにそっと押し込み、内部のバネ機構でカードが取り出されるようにします。
