超音波マイクの仕様

特に明記されていない限り、すべての測定値はデフォルトのゲイン設定で行われます。

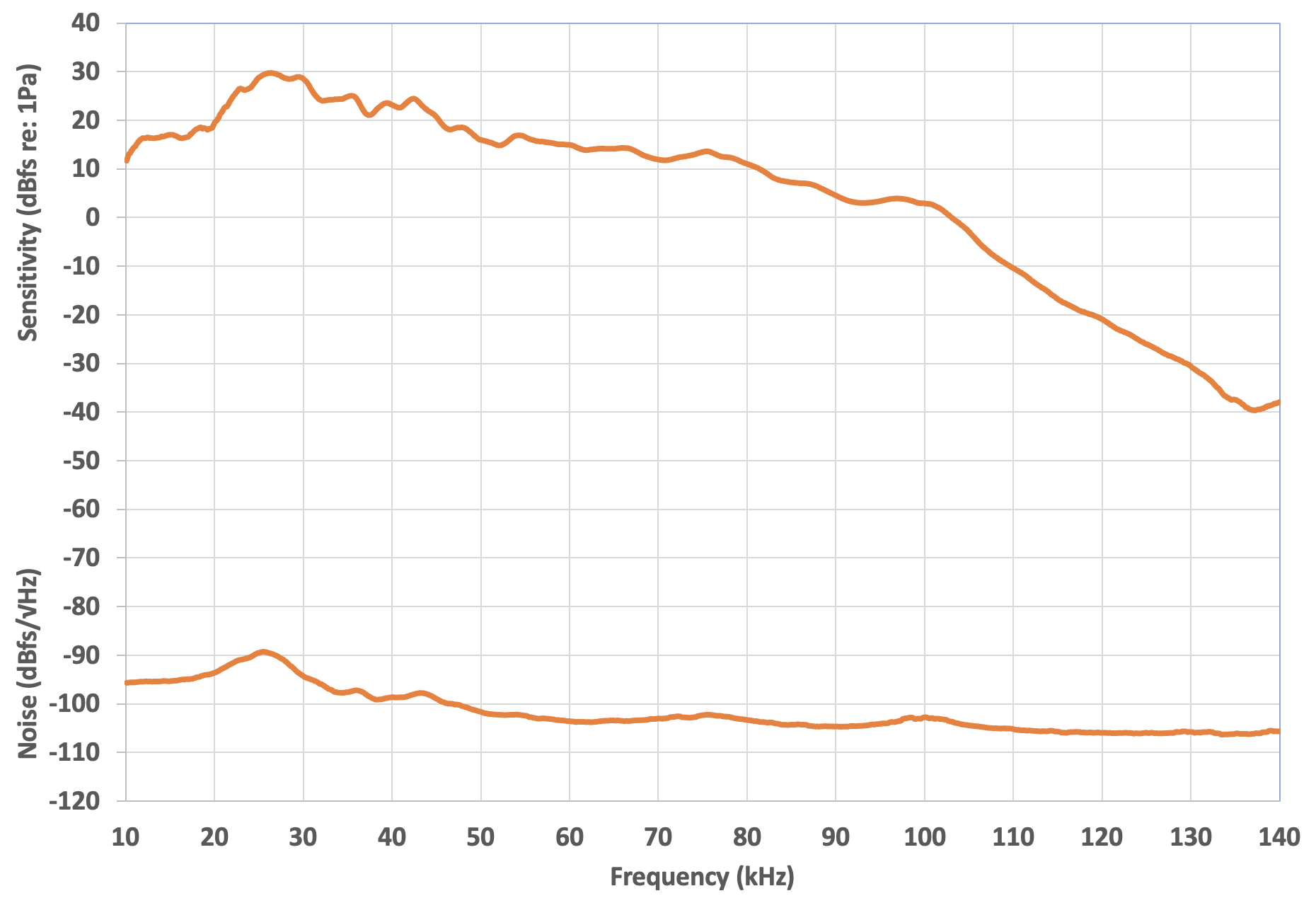

図 1. 超音波マイクの感度とノイズフロア
感度（dBFS re: 1Pa）とノイズ（平方根HzあたりのdBFS）は、10 kHz～140 kHzの範囲で示されています。感度は26 kHz、30 dBFS/Paでピークに達します。感度は100 kHzでほぼ直線的に3 dBFS/Paまで低下し、135 kHzではさらに急激に-40 dBFS/Paに低下します。ノイズが最も高いのは、26 kHz、-90 dBFS/ルートHzのときです。50 kHzでは -100 dBFS/ルートHzまで低下します。140 kHzでは -105 dBFS/ルートHzまでゆっくりと低下します。

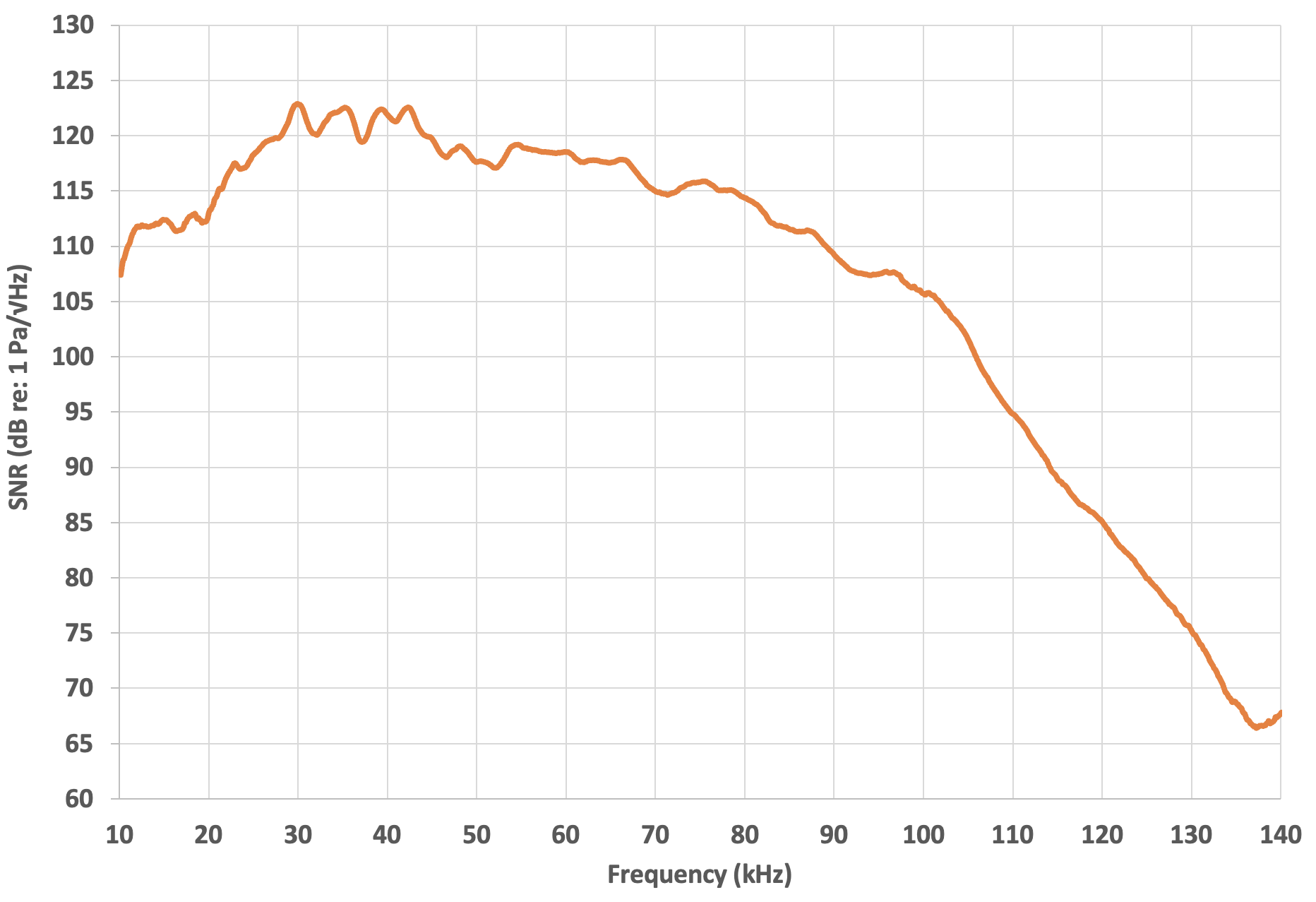

図 2. 超音波マイクの信号対雑音比
10 kHzから140 kHzまでの周波数に対する信号対雑音比（単位はdB re:1 Pa/ルートHz）。SNRは113から123 dBの間で最も高く、20 kHzから80 kHzの間です。80 kHzから140 kHzの間では67 dBに低下します。

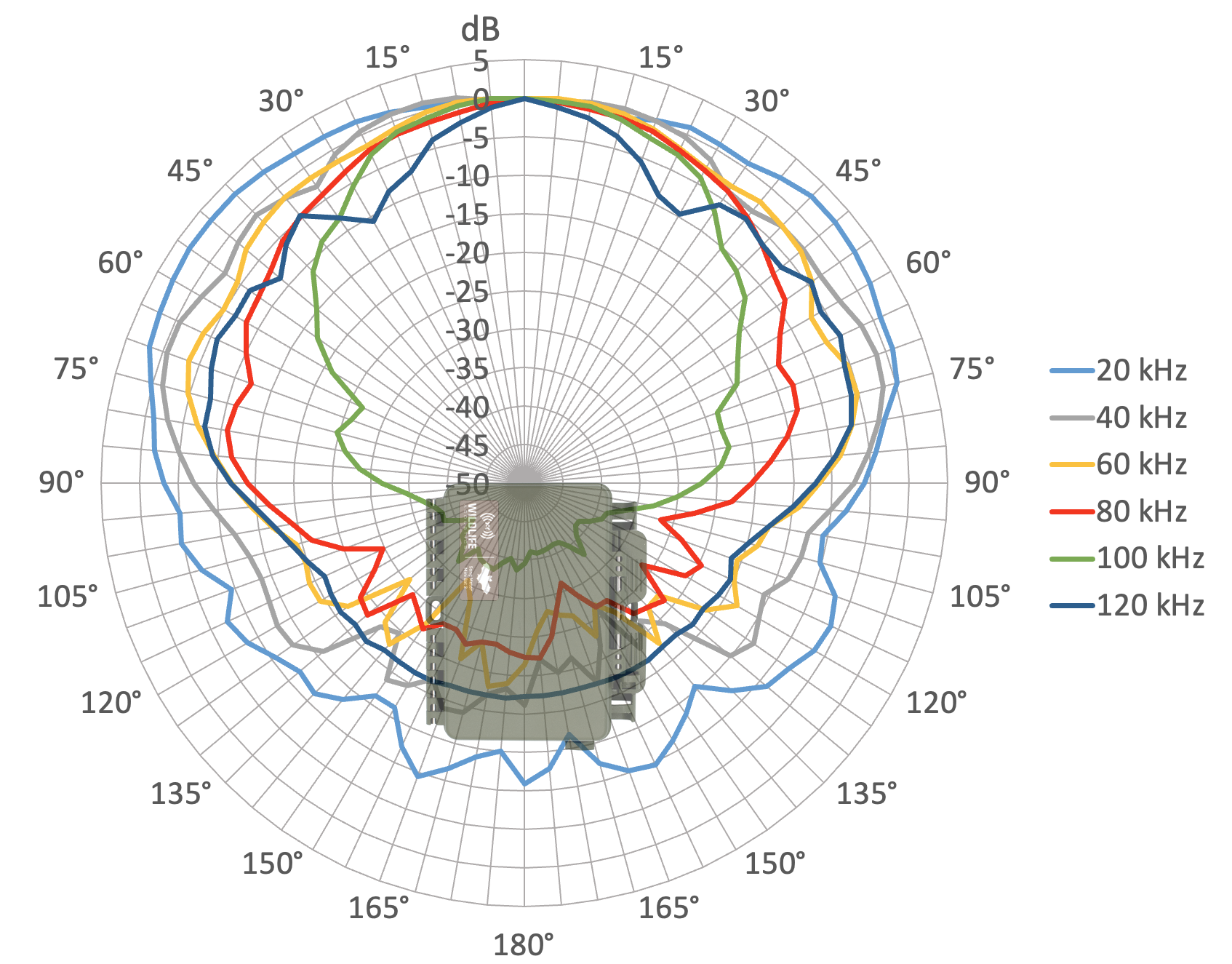

図 3. 超音波マイクの極性応答: 正面図
前から見た場合の、レコーダーから放射状に表示された極性応答チャート。Song Meter Mini Bat 2の超音波マイクの反応パターンはほぼカージオイドで、より高い周波数では一般に応答の指向性が高くなります。20 kHzでは、180 度の感度は正面の場合よりも15 dB低くなります。100 kHzでは、180 度の感度は正面の場合よりも40 dB低くなります。

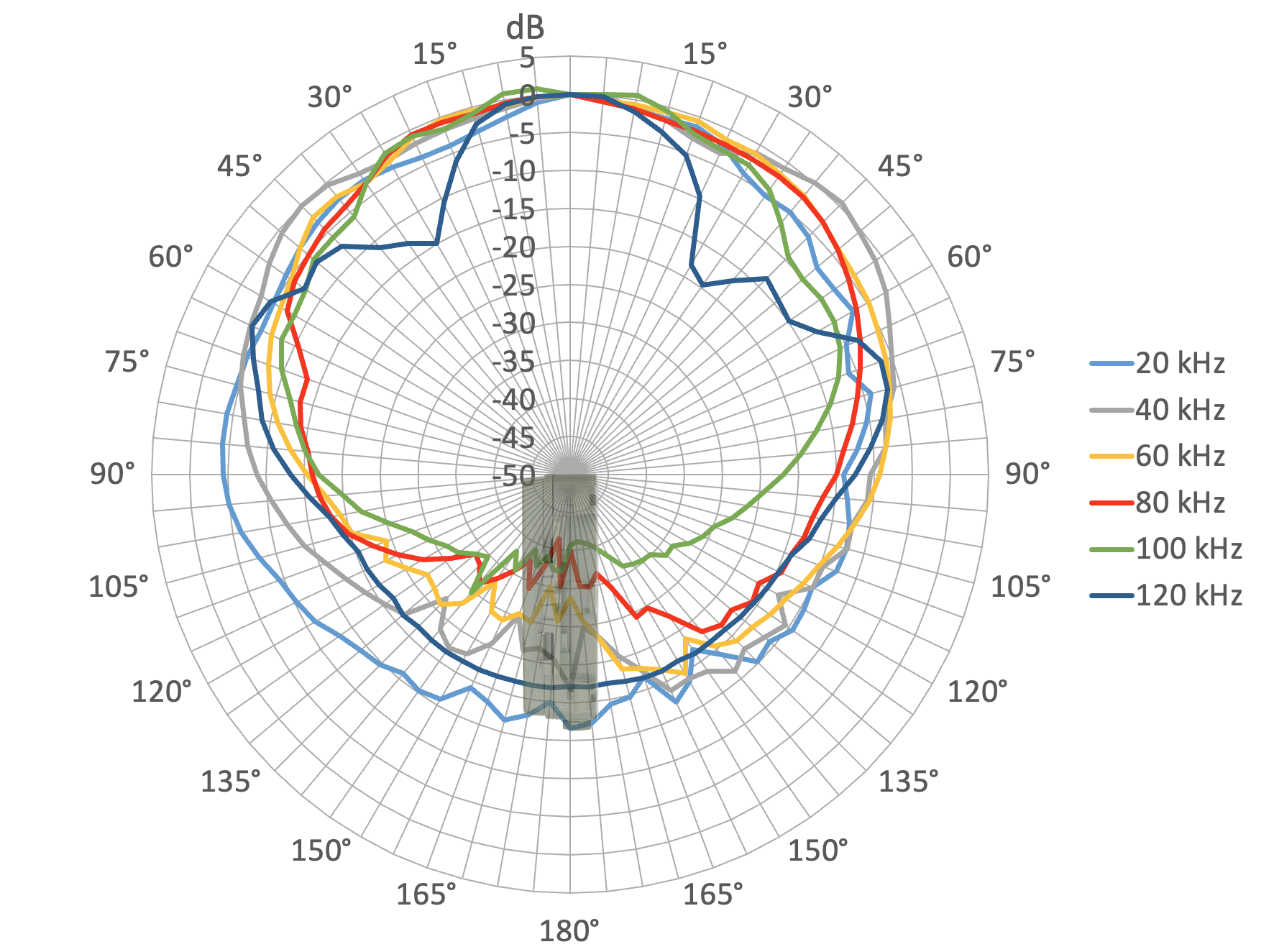

図 4. 超音波マイクの極性応答: 上面図
レコーダーラッチを向けて表示された極性応答チャート。極性応答はわずかに偏っており、レコーダーの前面よりも後面の方が軸外感度がわずかに高くなりますが、一般的な応答は依然としてカージオイド形状です。
