Installazione di un secondo microfono

Informazioni su questa attività

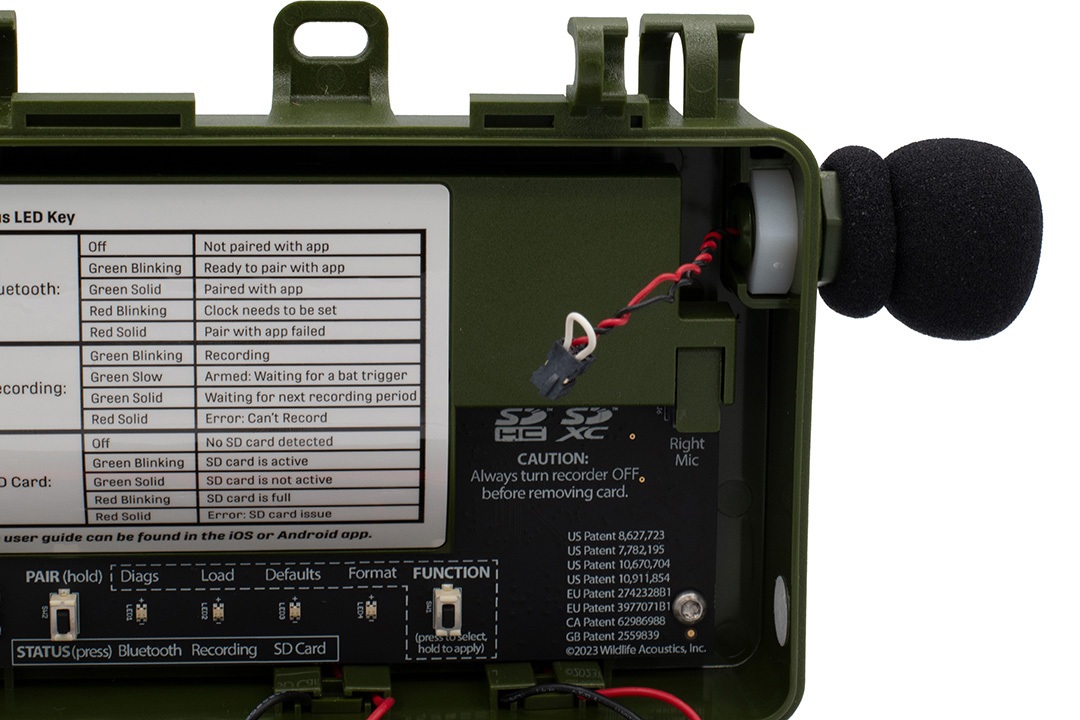

Il Song Meter Mini Bat 2 dispone di una porta per un secondo microfono opzionale, che può essere installato dall'utente. Per fare ciò, si dovrà rimuovere il bullone esagonale in plastica che occupa la porta del microfono destro e installare il microfono procedendo come segue.

Avviso:

Il microfono acustico opzionale è progettato per un'installazione unica. Non è progettato per essere installato e disinstallato ripetutamente. Se il microfono viene rimosso e reinstallato più volte, ciò potrebbe causare la rottura del cavo di connessione e il microfono si guasterà. Una volta installato, il microfono deve essere rimosso solo se è necessario sostituirlo.

Nota:

È possibile guardare un video dimostrativo di questo processo di installazione sul nostro sito web (vedere Tutorial video).

Procedura

  1. Aprire il coperchio e collocare il Song Meter Mini Bat 2 su una superficie piana.

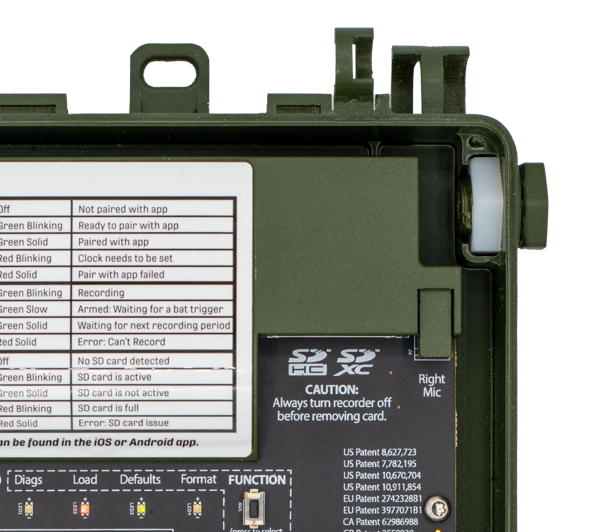

    Nell'angolo in alto a destra del registratore c'è un bullone di plastica rimovibile avvitato in un dado di plastica. La testa esagonale del bullone si trova all'esterno dell'involucro. Il dado in plastica è fissato in una fessura all'interno dell'involucro.
  2. Usare una chiave esagonale da 3/4" o regolabile per allentare delicatamente il bullone dal dado, quindi usare una mano per svitarlo completamente.

    Se il registratore è poggiato sul retro, il dado esagonale interno rimarrà in posizione. Il dado è necessario per fissare il nuovo microfono.

  3. Infilare il connettore del secondo microfono attraverso il foro. Non collegare ancora il cavo al circuito stampato.
  4. Girare a mano il microfono in senso orario per avvitarlo nel dado interno. Assicurarsi che i cavi del microfono non rimangano impigliati in nulla mentre lo si gira.

    Assicurarsi che le filettature del microfono siano allineate con quelle del dado esagonale.

  5. Dopo avere avvitato il microfono manualmente, serrarlo leggermente con una pinza o una chiave inglese. Non serrare eccessivamente.

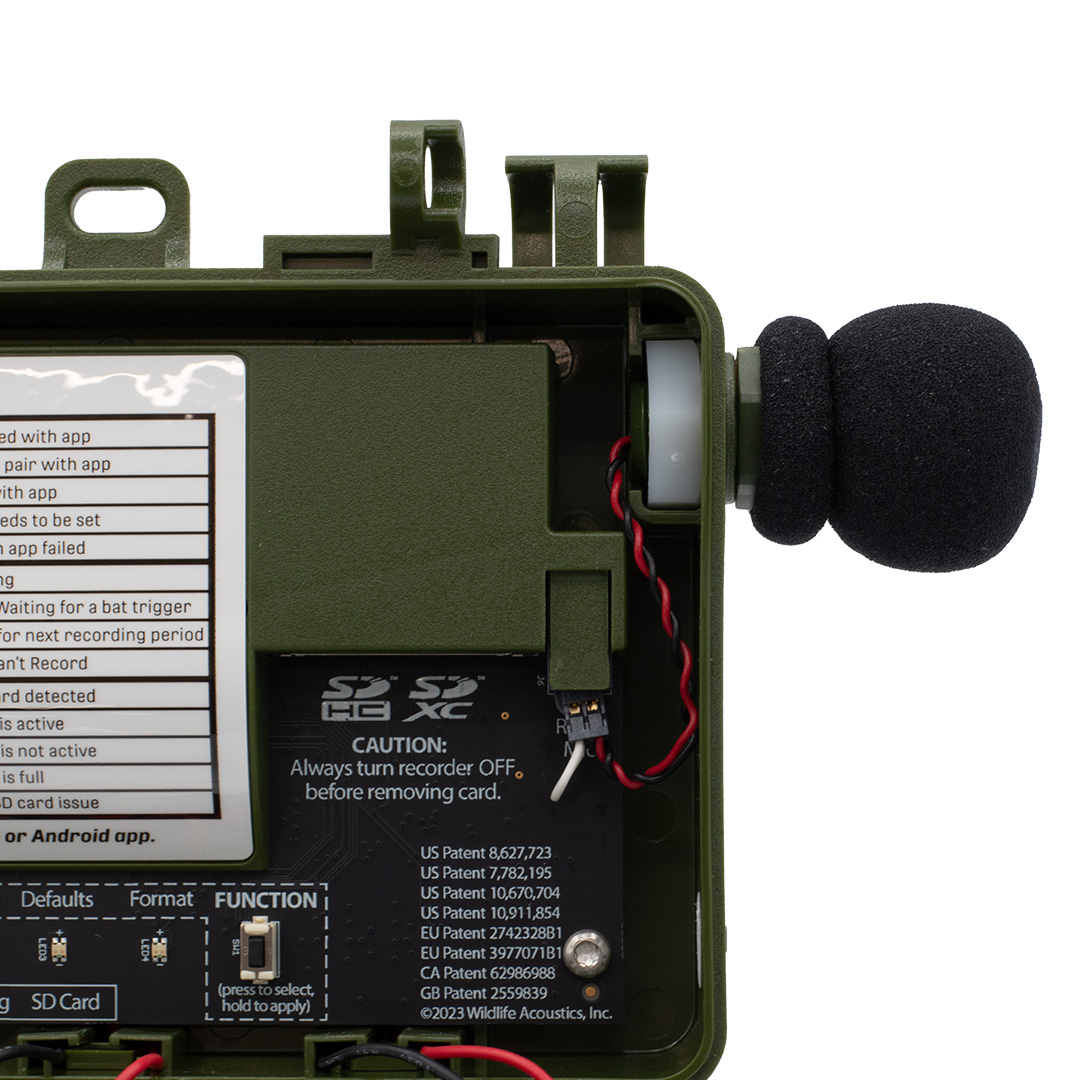

  6. Collegare il connettore all'estremità dei cavi del microfono alla presa denominata Right Mic(Microfono destro).

    Il connettore ha un risalto su un lato che va allineato con una fessura sul lato sinistro della presa.

  7. Posizionare i cavi a destra della scheda SD per evitare che intralcino la guarnizione dell'involucro e prevenire l'emissione di rumori elettrici dalla scheda SD.

    La plastica verde che copre la parte anteriore dello slot per schede SD entra in contatto con le batterie quando il coperchio è chiuso e le mantiene in posizione. Assicurarsi che i cavi del microfono siano infilati sul lato destro di questo coperchio di plastica in modo che non vengano schiacciati tra la plastica e le batterie quando si chiude l'involucro.

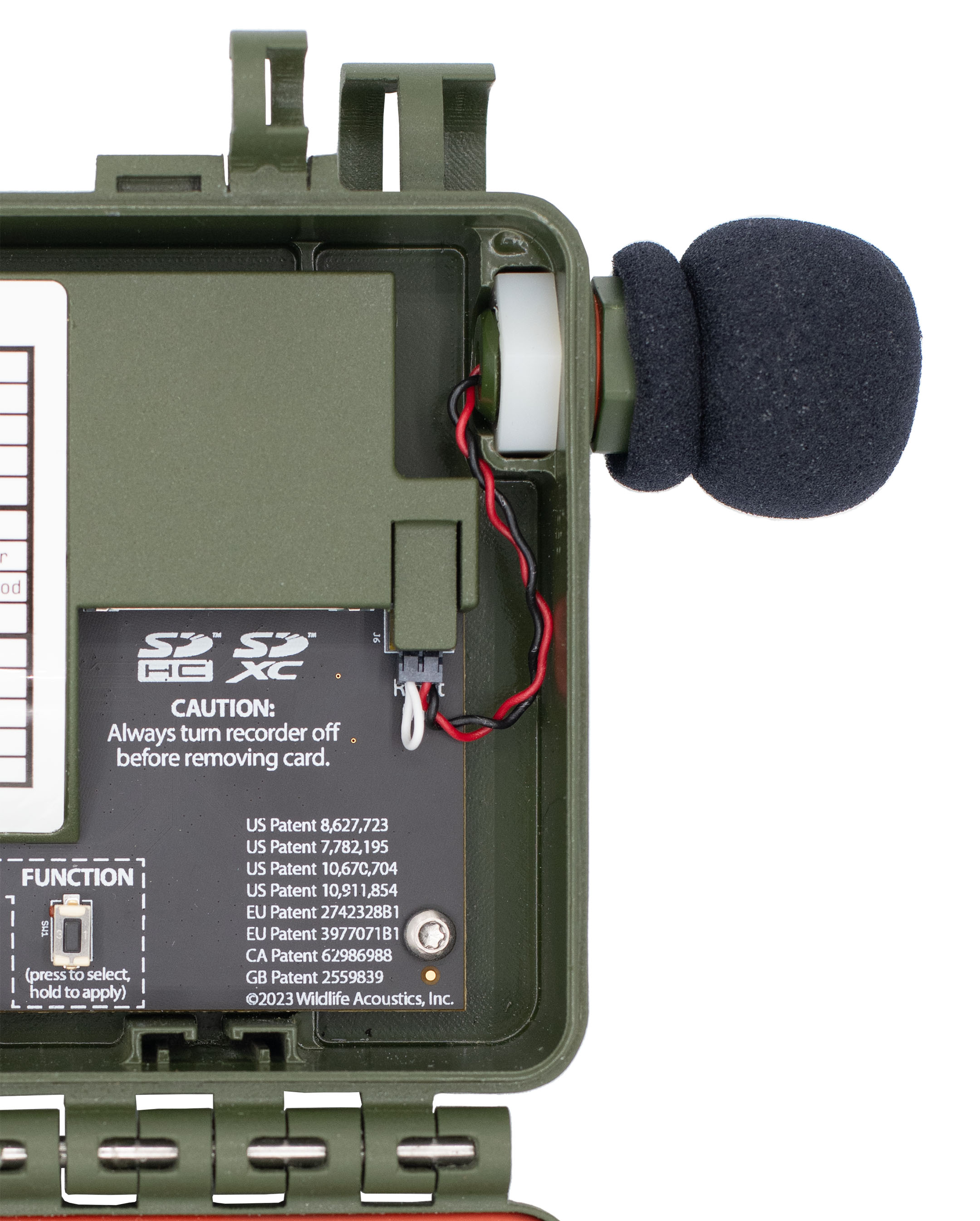

    I cavi escono dal microfono a stelo corto (“stub”) e vanno riposti verso il basso e verso destra, tra la fessura che fissa il bullone esagonale e la copertura in plastica che protegge la porta del microfono destro. I cavi vanno avvolti verso il basso e verso sinistra per essere collegati alla porta del microfono destro.

Risultati

Quando il microfono è installato correttamente, nella schermata di Stato del registratore verrà visualizzato MICROFONO DESTRO: Collegato. Per informazioni su come visualizzare la schermata di stato del registratore tramite l'app Song Meter Configurator, vedere Controllare lo stato del Song Meter Mini Bat 2 tramite Bluetooth.
