Test du Microphone acoustique

Pourquoi et quand exécuter cette tâche

La sensibilité du microphone acoustique peut être mesurée pour tester sa fonctionnalité. La mesure du Microphone de test mesure le volume du signal entrant provenant du microphone à ultrasons à l’aide d’un filtre passe-bande appliqué à 1 kHz. Cette mesure est conçue pour être utilisée avec un calibreur de microphone standard.

Un calibreur de microphone standard produira une tonalité de 1 Pa/94 dB SPL, 1 kHz à une distance fixe du microphone. Le calibreur doit être compatible avec les microphones de 0,5 pouce de diamètre.

Important :

Cette procédure n’est valable que pour les calibreurs de microphone tiers qui émettent une onde sinusoïdale calibrée de 1,0 kHz à un volume de 94 dB SPL.

Procédure

  1. Dans l’application Song Meter Configurator , ouvrez le menu Utilitaires :
    1. Appairer l’enregistreur à l’application Song Meter Configurator.

      Les icônes Configurer et Désappairer apparaîtront à côté du nom de l’enregistreur.

    2. Tapez sur l’icône Configurer pour le Song Meter Mini Bat 2 appairé dans l’écran Enregistreurs.
    3. Appuyez sur l’icône Utilitaires dans le coin supérieur droit de l’Éditeur de Configuration.
  2. Dans le menu Utilitaires, appuyez sur Tester le microphone.
  3. Fermez le couvercle du Song Meter Mini Bat 2.
  4. Retirez le pare-vent en mousse du microphone acoustique.
    Un Song Meter Mini Bat 2 avec un microphone acoustique installé. Le pare-vent en mousse a été retiré, laissant apparaître un cylindre en plastique qui abrite le microphone.
  5. Connectez le calibreur au microphone acoustique conformément aux instructions du calibreur.

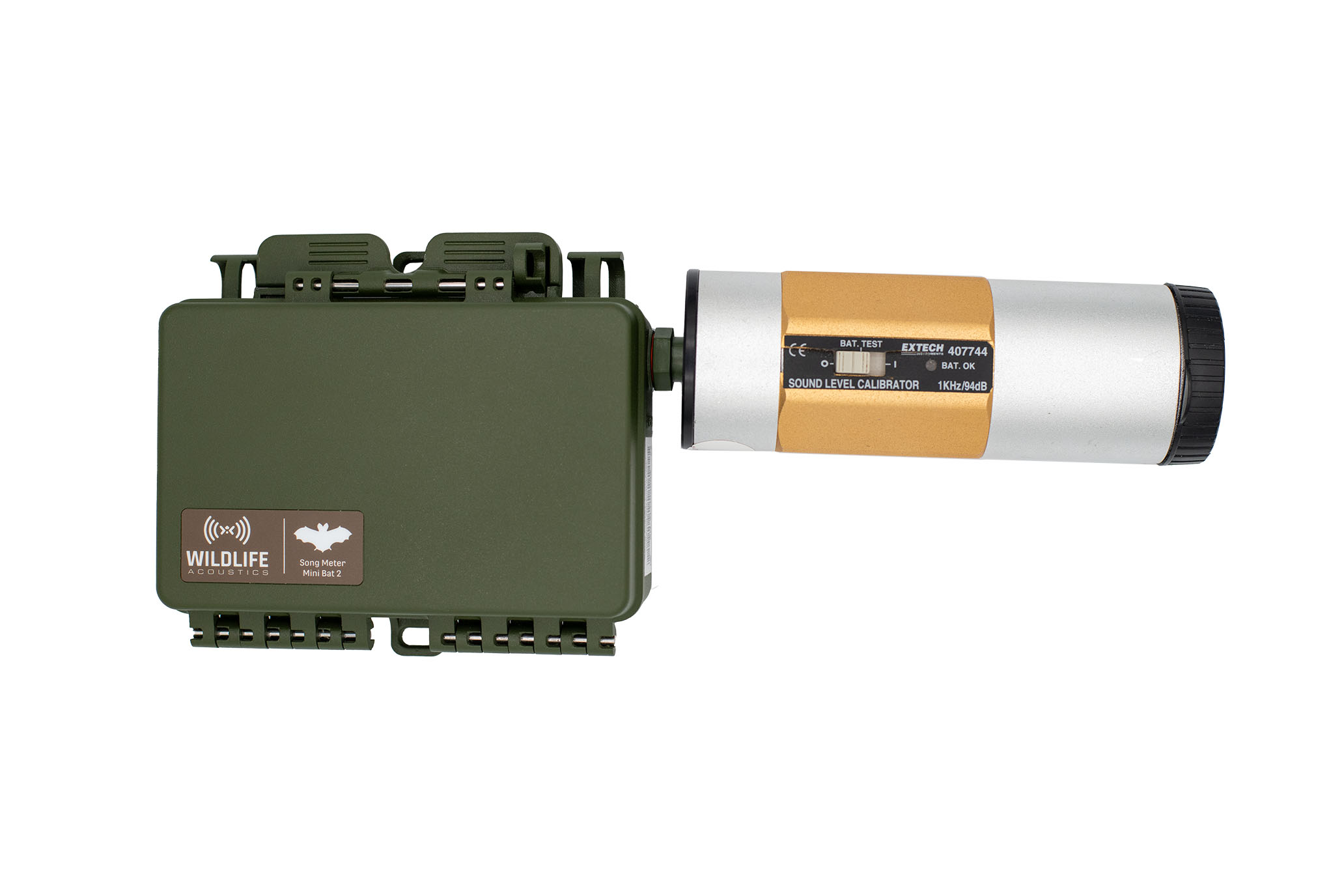

    De nombreux calibreurs nécessitent l’insertion du microphone dans le calibreur.
  6. Allumez le calibreur.
  7. Si le calibreur peut sélectionner plusieurs fréquences et amplitudes de test, sélectionnez 1 kHz et 94 dB SPL
  8. Observez la mesure de l’amplitude dans la fenêtre Test du microphone. Si la valeur est supérieure à -16 dB, le microphone a passé le test et est prêt à être utilisé. Si la valeur est plus petite, le microphone a perdu un peu ou toute sa sensibilité et doit être remplacé.

    Les mesures de dBFS affichées dans la fenêtre Test du microphone sont des valeurs négatives. Par conséquent, une valeur « supérieure » à -16 dB est une valeur plus proche de 0 dB. Par exemple, une mesure de -10 dB serait acceptée, tandis qu’une mesure de -20 dB ne le serait pas.

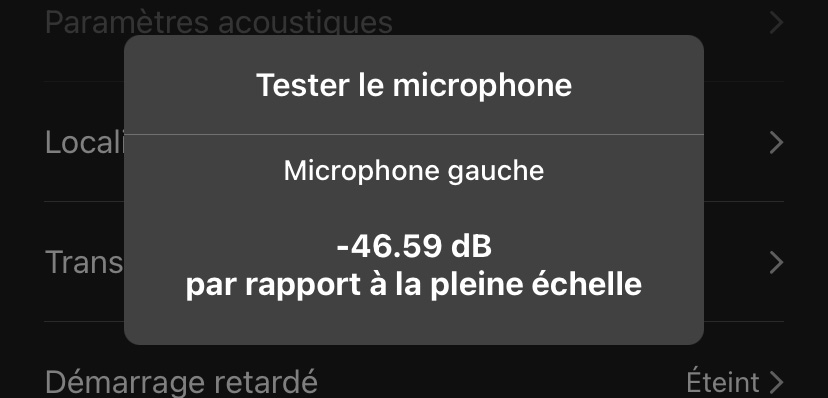

    La fenêtre Test du microphone affiche un niveau de mesure pour chaque microphone connecté en décibels (dB).
