Installer un deuxième microphone

Pourquoi et quand exécuter cette tâche

Le Song Meter Mini Bat 2 dispose d’un port disponible pour un second microphone optionnel, que vous pouvez installer vous-même. Pour ce faire, vous devez retirer le boulon hexagonal en plastique qui occupe le port droit du microphone et installer le microphone en suivant les étapes ci-dessous.

Avis :

Le microphone acoustique en option est conçu pour une installation unique. Il n’est pas conçu pour être installé et désinstallé à plusieurs reprises. Si le microphone est retiré et réinstallé plusieurs fois, le fil de connexion risque de se rompre et le microphone tombera en panne. Une fois le microphone installé, il ne doit être retiré que s’il doit être remplacé.

Remarque :

Vous pouvez visionner une vidéo de démonstration de ce processus d’installation sur notre site Web (voir Tutoriels vidéo).

Procédure

  1. Ouvrez le couvercle et placez le Song Meter Mini Bat 2 sur une surface plane.

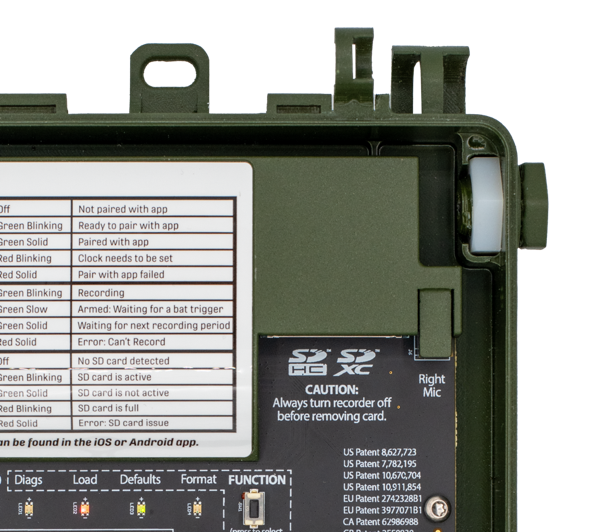

    Il y a dans le coin supérieur droit de l’enregistreur un boulon en plastique amovible fileté vissé dans un écrou en plastique. La tête hexagonale du boulon se trouve à l’extérieur du boîtier. L’écrou en plastique est maintenu par une fente à l’intérieur du boîtier.
  2. Utilisez une clé hexagonale de 3/4 po ou une clé hexagonale réglable pour détacher doucement le boulon de l’écrou, puis utilisez votre main pour dévisser complètement le boulon.

    Si l’enregistreur est posé à plat sur son dos, l’écrou hexagonal interne restera en place. L’écrou est nécessaire pour fixer le nouveau microphone.

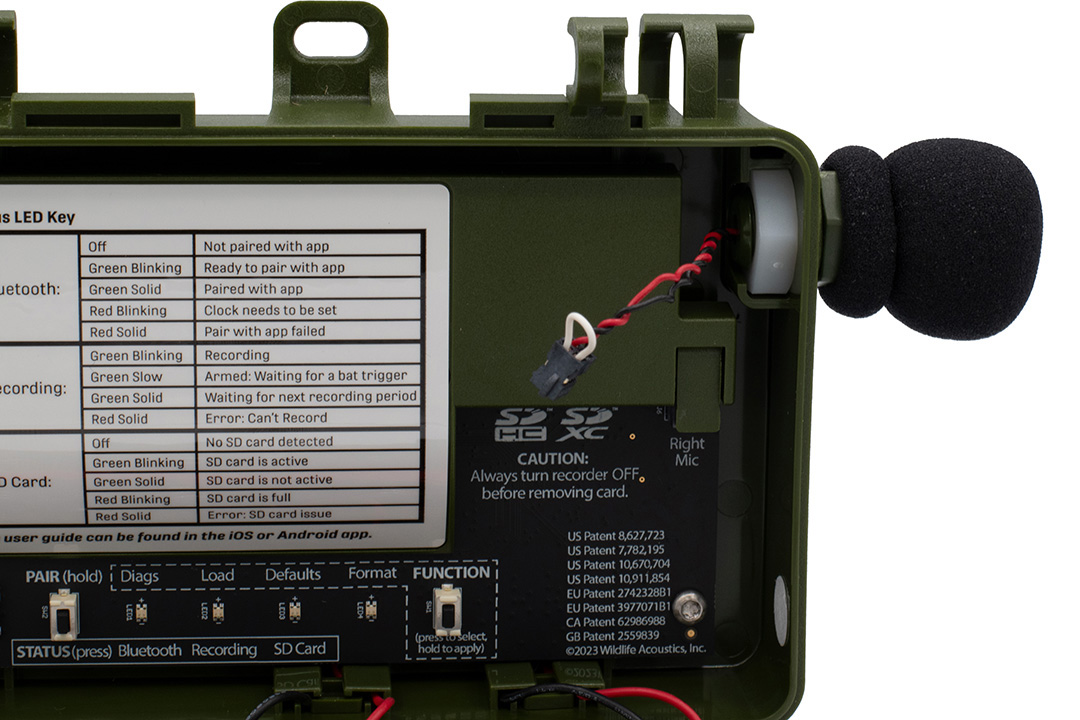

  3. Faites passer le connecteur de fil du deuxième microphone dans le trou. Ne connectez pas encore le fil au circuit imprimé.
  4. Tournez à la main le microphone dans le sens des aiguilles d’une montre pour le visser dans l’écrou interne. Assurez-vous que les fils du microphone ne sont pas accrochés lorsque vous tournez le microphone.

    Assurez-vous que le filetage du microphone soit aligné à celui de l’écrou hexagonal.

  5. Lorsque le microphone est bien serré à la main, serrez-le légèrement à l’aide d’une pince ou d’une clé. Ne serrez pas trop.

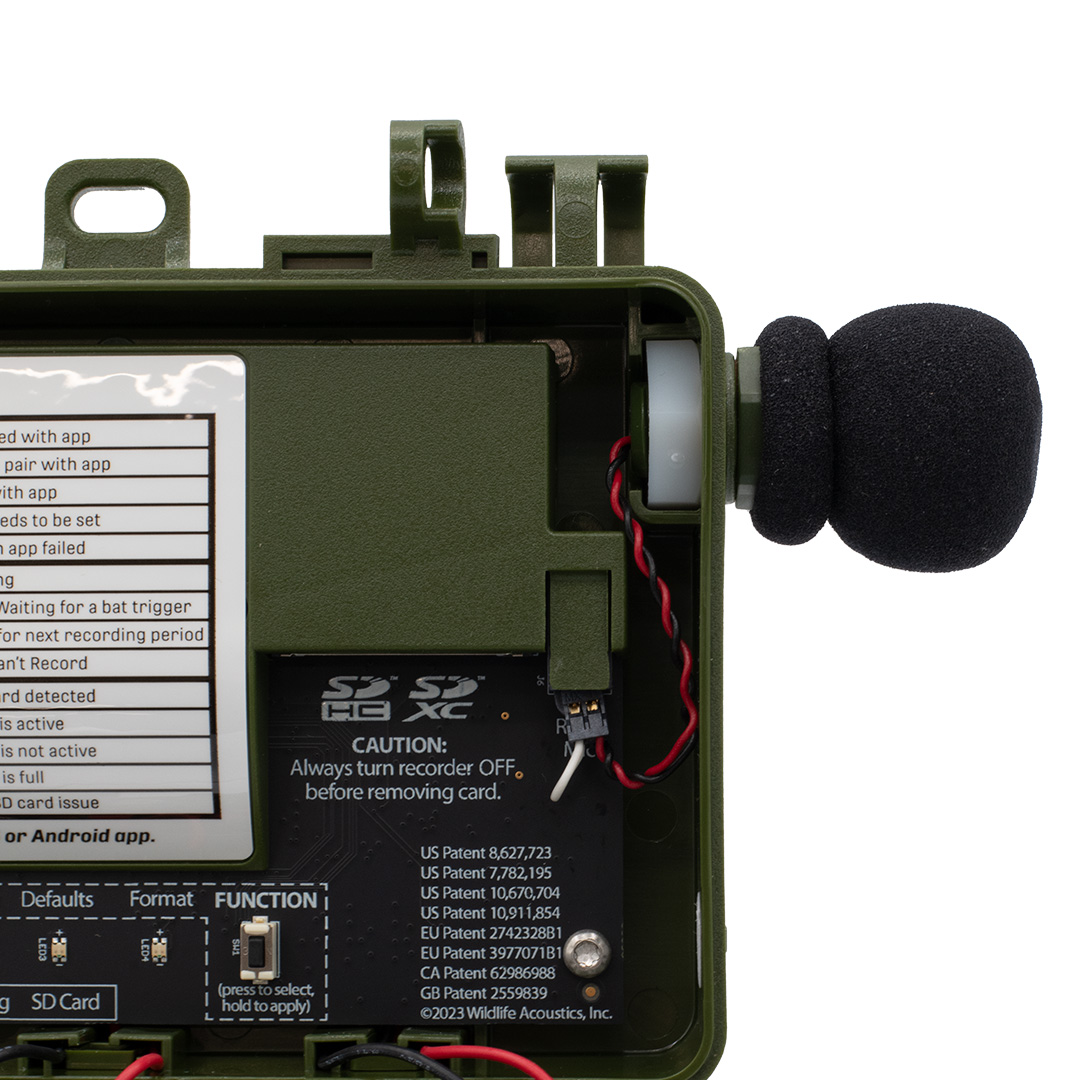

  6. Connectez la prise située à l’extrémité des fils du microphone à la prise étiquetée Right Mic (Microphone droit).

    La prise comporte un repère sur une face qui doit être aligné à un emplacement situé sur le côté gauche de la prise.

  7. Acheminez les fils vers la droite de la carte SD pour qu’ils ne gênent pas le joint du boîtier et pour éviter tout bruit électrique provenant de la carte SD.

    Le plastique vert recouvrant la face avant de l'emplacement pour carte SD entre en contact avec les piles lorsque le couvercle est fermé et les maintient en place. Assurez-vous que les fils du microphone sont rentrés sur le côté droit de ce couvercle en plastique afin qu'ils ne soient pas coincés entre le plastique et les piles lorsque vous fermez le boîtier.

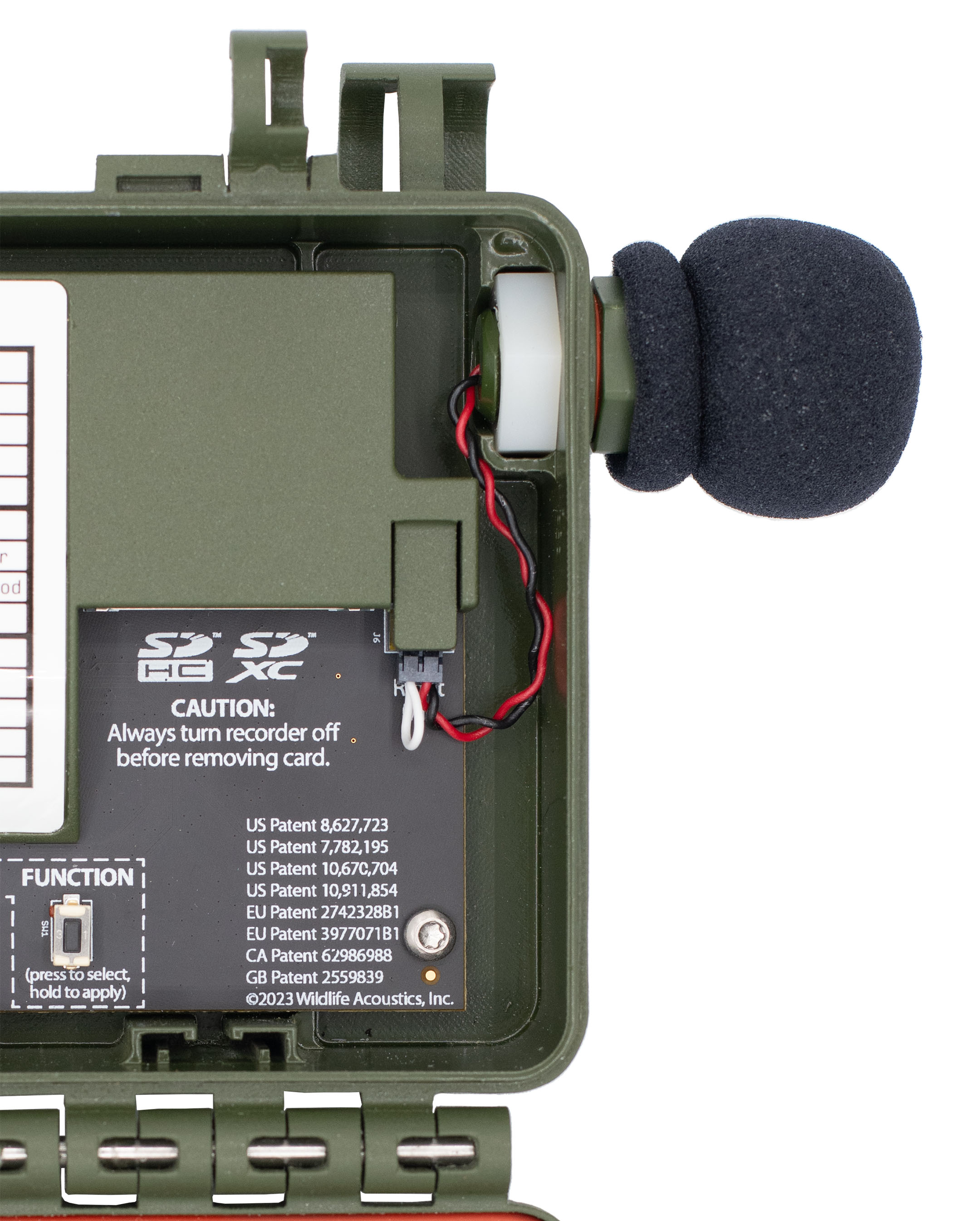

    Les fils sortent du microphone et sont enfilés vers le bas à droite, entre l’emplacement qui contient le boulon hexagonal et le carénage en plastique qui protège le port droit du microphone. Les fils sont enroulés vers le bas et vers la gauche pour être branchés sur le port droit du microphone.

Résultats

Lorsque le microphone est correctement installé, l’écran État de l’enregistreur affiche MICROPHONE DROIT : Attaché. Pour plus d’informations sur la façon d’afficher l’écran d’état de l’enregistreur via l’application Song Meter Configurator , consultez Vérifier l’état du Song Meter Mini Bat 2 via Bluetooth.
