Technische Daten für Akustikmikrofone

  • Richtcharakteristik: Kugelmikrofon

  • On-Axis-Empfindlichkeit: +12 ± 4 dB FS re: 1 Pa bei 1 kHz, gemessen bei einer Verstärkungseinstellung von 18 dB

Die folgenden Diagramme zeigen Standardverstärkung (+18 dB), Abtastrate 48 kHz, kalibrierte Klangquelle ein Meter vom Rekorder senkrecht zur Mikrofonachse.

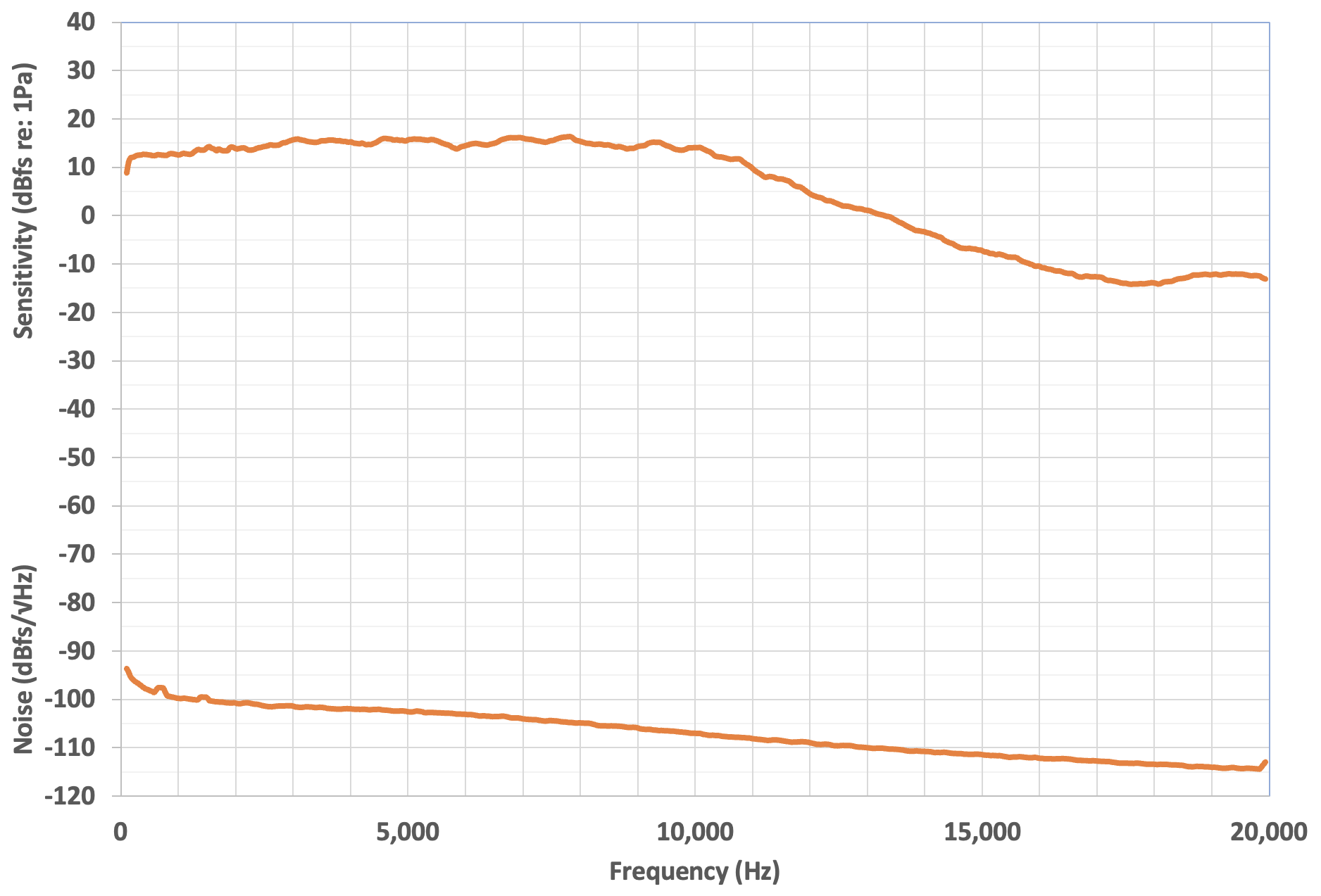

Abbildung 1. Empfindlichkeit und Grundrauschen, lineare Frequenzachse
Die Empfindlichkeit ist weitgehend flach mit kleinen Welligkeiten bei 15 dBFS/Pa von 200 Hz bis etwa 10 kHz. Zwischen 10 und 18 kHz sinkt die Empfindlichkeit auf –15 dBFS/Pa und verbleibt dort bis 20 kHz, dem oberen Ende des Diagramms. Das Grundrauschen beginnt bei etwa –95 dBFS/Square Root (Hz) bei 200 Hz und fällt bei 20 kHz auf –115 dBFS/Square Root (Hz) ab.

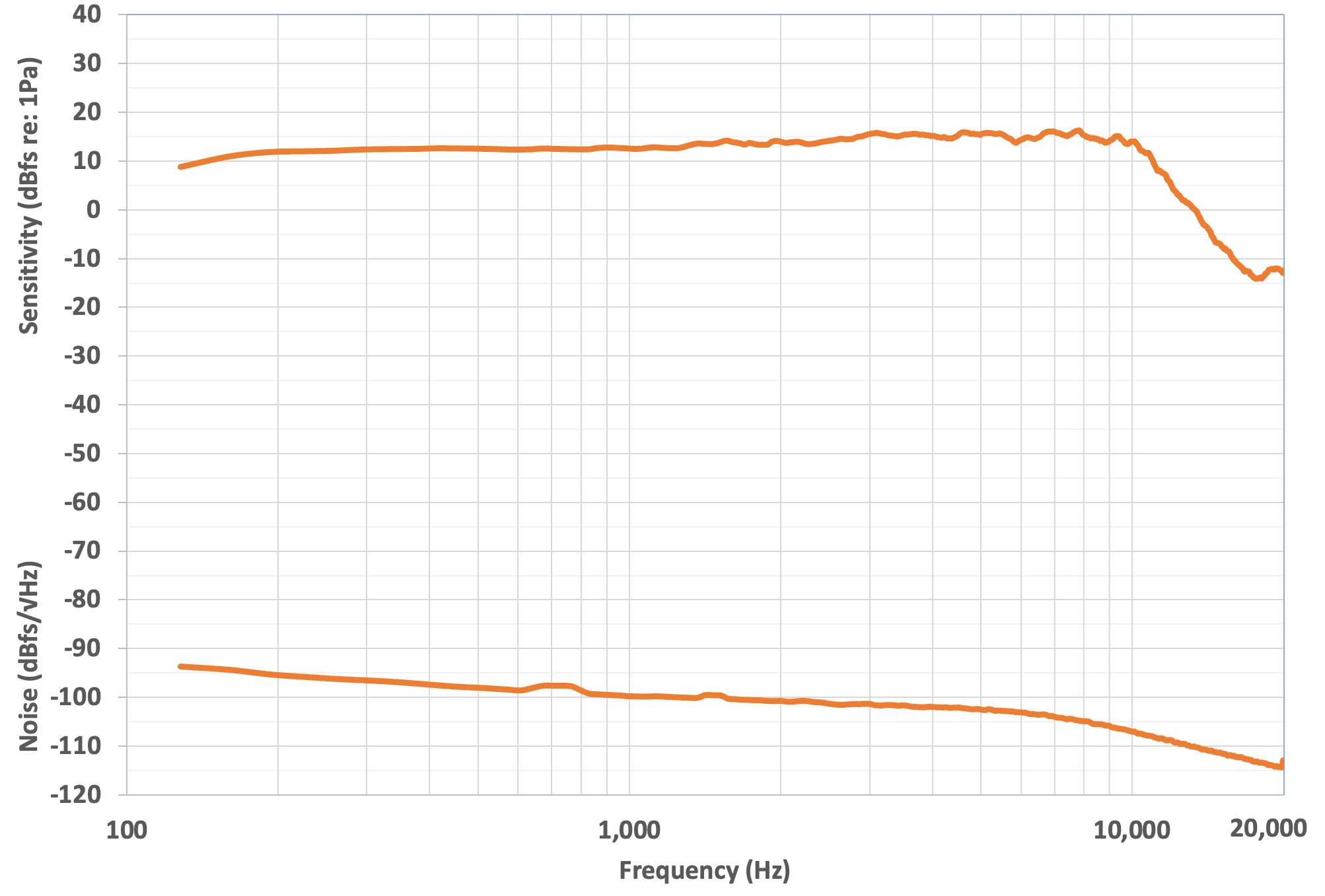

Abbildung 2. Empfindlichkeit und Grundrauschen, logarithmische Frequenzachse
Hier werden dieselben Informationen wie im vorherigen Diagramm angezeigt. Die logarithmische Frequenzachse unterstreicht die Ausdehnung des flachen Abschnitts der Empfindlichkeitskurve vor dem Abfall der Empfindlichkeit zwischen 10 kHz und 20 kHz.
