Funcionalidades externas

Gabinete durável e à prova de intempéries

O gravador Song Meter Micro 2 é projetado para implantação externa de longo prazo. Feito de plástico de policarbonato durável, ele é resistente a raios ultravioleta e é à prova de intempéries. O gabinete atende aos padrões IP67, o que significa que ele pode suportar submersão temporária em água até uma profundidade de um metro sem entrada de água.

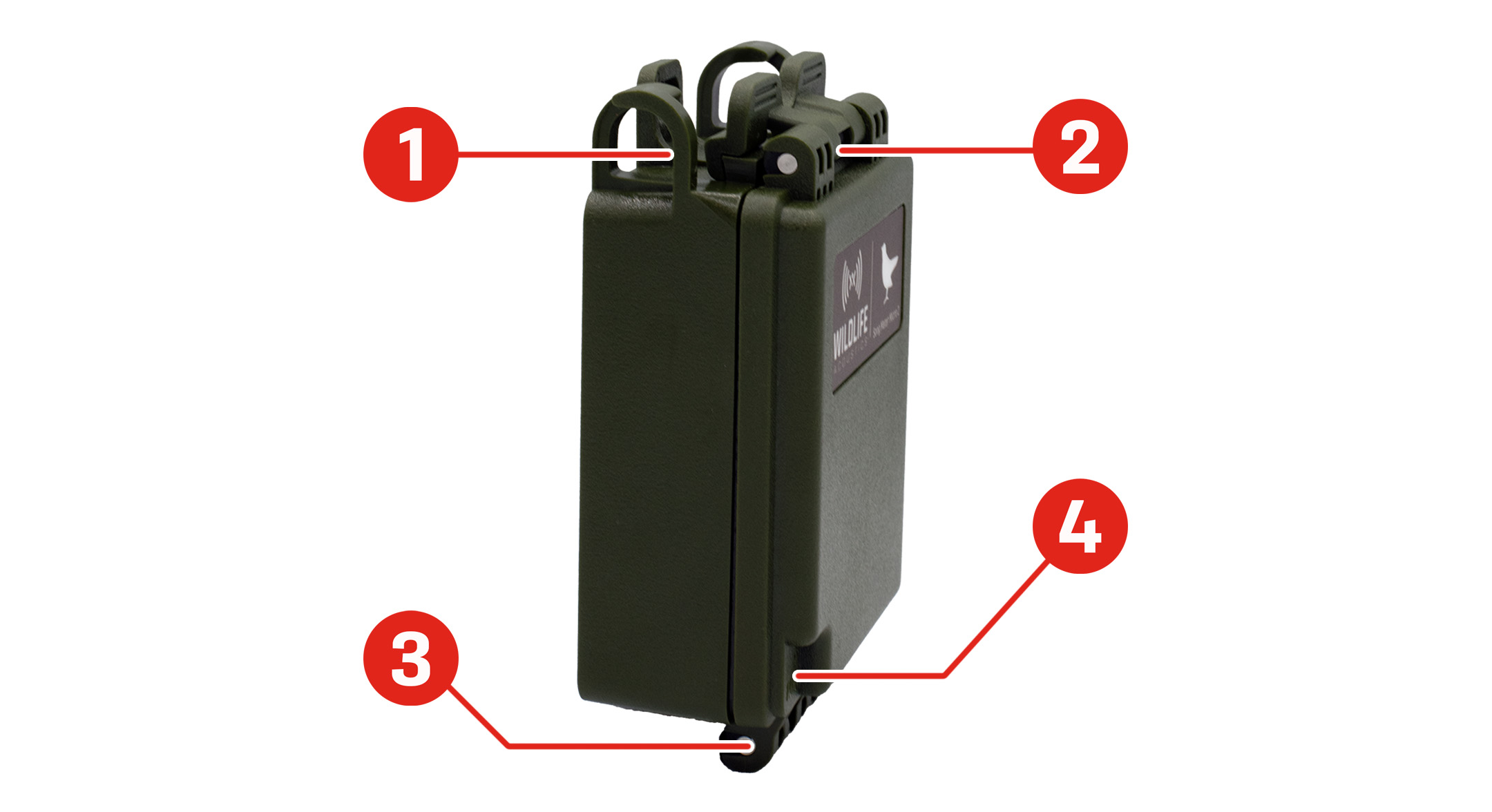

Figura 1. Vista frontal esquerda
O Song Meter Micro 2 é mostrado na parte frontal esquerda com a tampa fechada. As localizações dos recursos estão destacadas. A trava do gabinete está localizada na borda superior do gravador. Uma das duas alças de montagem está localizada à esquerda da trava do gabinete. A saída do microfone está no canto inferior esquerdo da tampa frontal, acima de uma etiqueta "MIC" (MICROFONE) em relevo. A dobradiça do gabinete está localizada na borda inferior do gravador.

  1. Uma das duas alças de montagem, que podem acomodar cordas elásticas, cordas ou cadeados com cabo pode chegar até o diâmetro de 0,420 in (10,67 mm). Consulte Opções de montagem versáteis.

  2. A trava do gabinete se encaixa no lugar para manter o compartimento selado.

  3. A dobradiça do gabinete mantém a tampa e o corpo do gravador permanentemente conectados.

  4. Um microfone acústico está instalado atrás de uma abertura na tampa frontal. Ele é protegido por uma membrana interna à prova de intempéries.

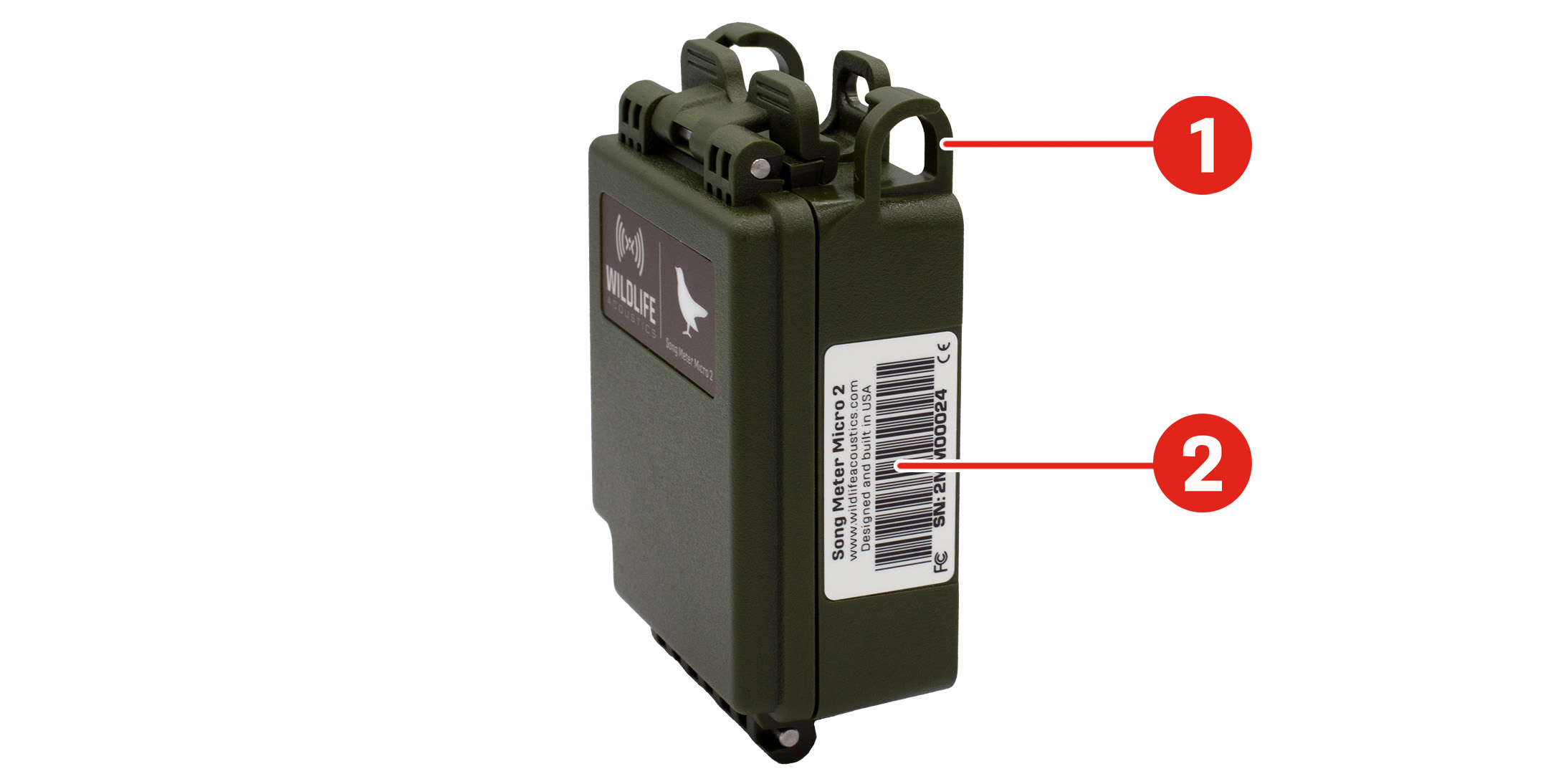

Figura 2. Visão frontal direita
O Song Meter Micro 2 é mostrado na parte frontal direita com a tampa fechada. As localizações dos recursos estão destacadas. Uma das duas alças de montagem está localizada no canto superior direito do gabinete. Uma etiqueta de código de barras está localizada na borda direita do gabinete.

  1. Uma das duas alças de montagem, que podem acomodar cordas elásticas, cordas ou cadeados com cabo pode chegar até o diâmetro de 0,420 in (10,67 mm). Consulte Opções de montagem versáteis.

  2. A etiqueta de código de barras lista o nome do modelo e o número de série do gravador.

    Essas informações também estão visíveis no aplicativo Song Meter Configurator no Tela Status.

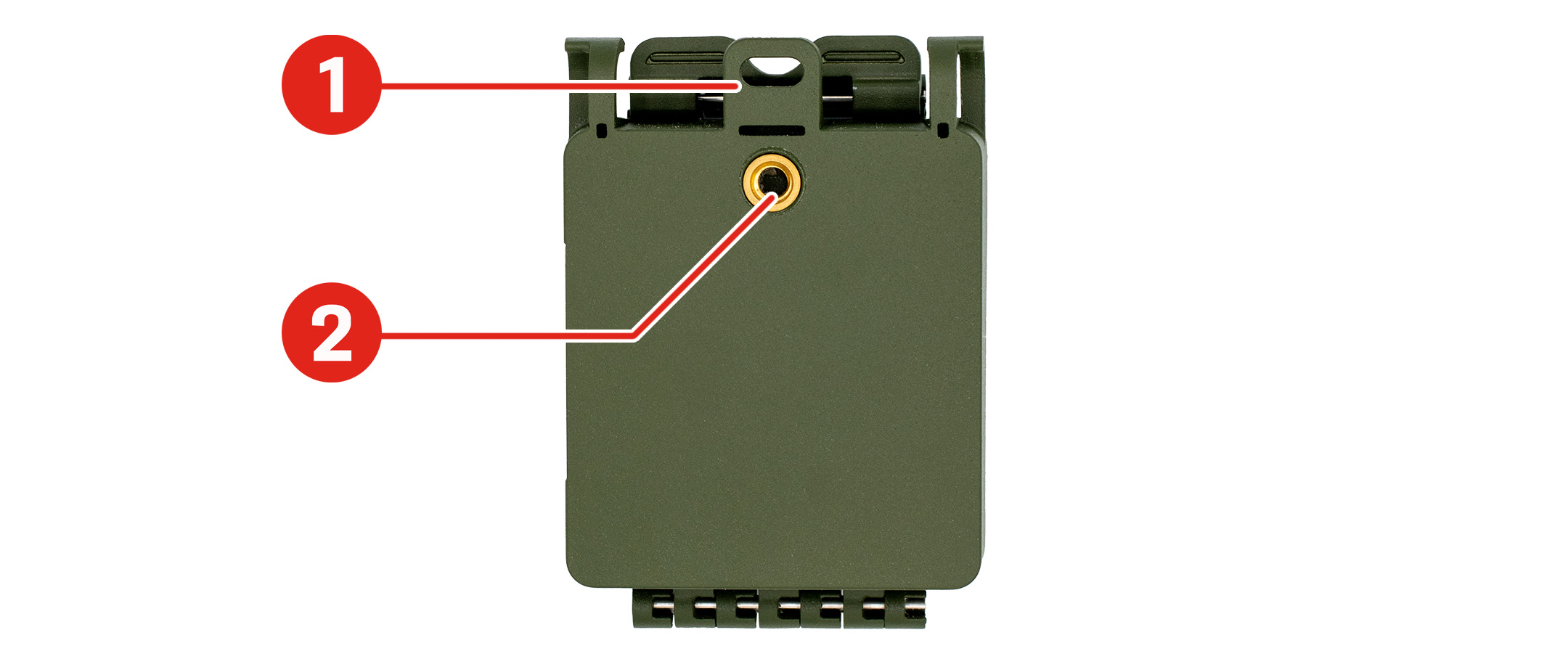

Figura 3. Vista traseira
Song Meter Micro 2 mostrado pela parte traseira com a tampa fechada. A aba de montagem está no centro da borda superior do gravador. Um suporte de tripé embutido está localizado logo abaixo da aba de montagem.

  1. A aba de montagem pode acomodar parafusos com um diâmetro máximo de rosca de 3/16 in (4,6 mm). Ela também pode servir como ponto de fixação para cordas elásticas ou abraçadeiras de nylon (lacres).

  2. O suporte para tripé tem o tamanho para um parafuso de 1/4ʺ-20, a mesma especificação usada por muitas câmeras, incluindo câmeras de trilha.

Opções de montagem versáteis

O gabinete do Song Meter Micro 2 está equipado com pontos de fixação que suportam uma ampla variedade de opções de montagem:

  • A aba de montagem na parte superior da parte traseira do gabinete podem acomodar parafusos de até 3/16 in (4,6 mm) de diâmetro. Ela também pode ser usada para prender ganchos de corda elástica ou abraçadeiras de nylon (lacres), por exemplo.

  • As alças de montagem no canto superior esquerdo e superior direito do gabinete são adequadas para cadeados com cabo, cordas, abraçadeiras de nylon ou cordas elásticas, entre outras possibilidades. O diâmetro interno dessas alças é de 0,420 in (10,67 mm).

  • O suporte para tripé na parte traseira do gabinete tem o tamanho para um parafuso de 1/4ʺ-20, permitindo compatibilidade com muitos acessórios de montagem projetados para câmeras de trilha.

    Nota:

    Lembre-se de que nem todos os suportes de câmera usam a mesma especificação de parafuso. Por exemplo, suportes projetados para câmeras de vídeo pesadas podem usar um parafuso 3/8ʺ-16. Verifique as especificações do fabricante ao comprar um suporte compatível.

Importante:

Com qualquer método de montagem, tenha cuidado para não aplicar força excessiva no gabinete do Song Meter Micro 2. Se for aplicada muita força, o gabinete pode se flexionar, abrindo espaços entre a tampa e o corpo e comprometendo a impermeabilidade do gravador.

Tome cuidado extra ao conectar o gravador a árvores jovens. O crescimento da árvore ao longo de uma implantação pode aumentar a pressão sobre o gabinete.

Compatibilidade de trava

Um cadeado com cabo pode ser colocado através das duas alças de montagem na parte superior do Song Meter Micro 2 para mantê-lo preso a uma árvore ou estrutura.

O diâmetro de um cadeado com cabo deve ser mais estreito do que o 0,420 in (10,67 mm) para caber nas duas alças de montagem.
