Caratteristiche interne

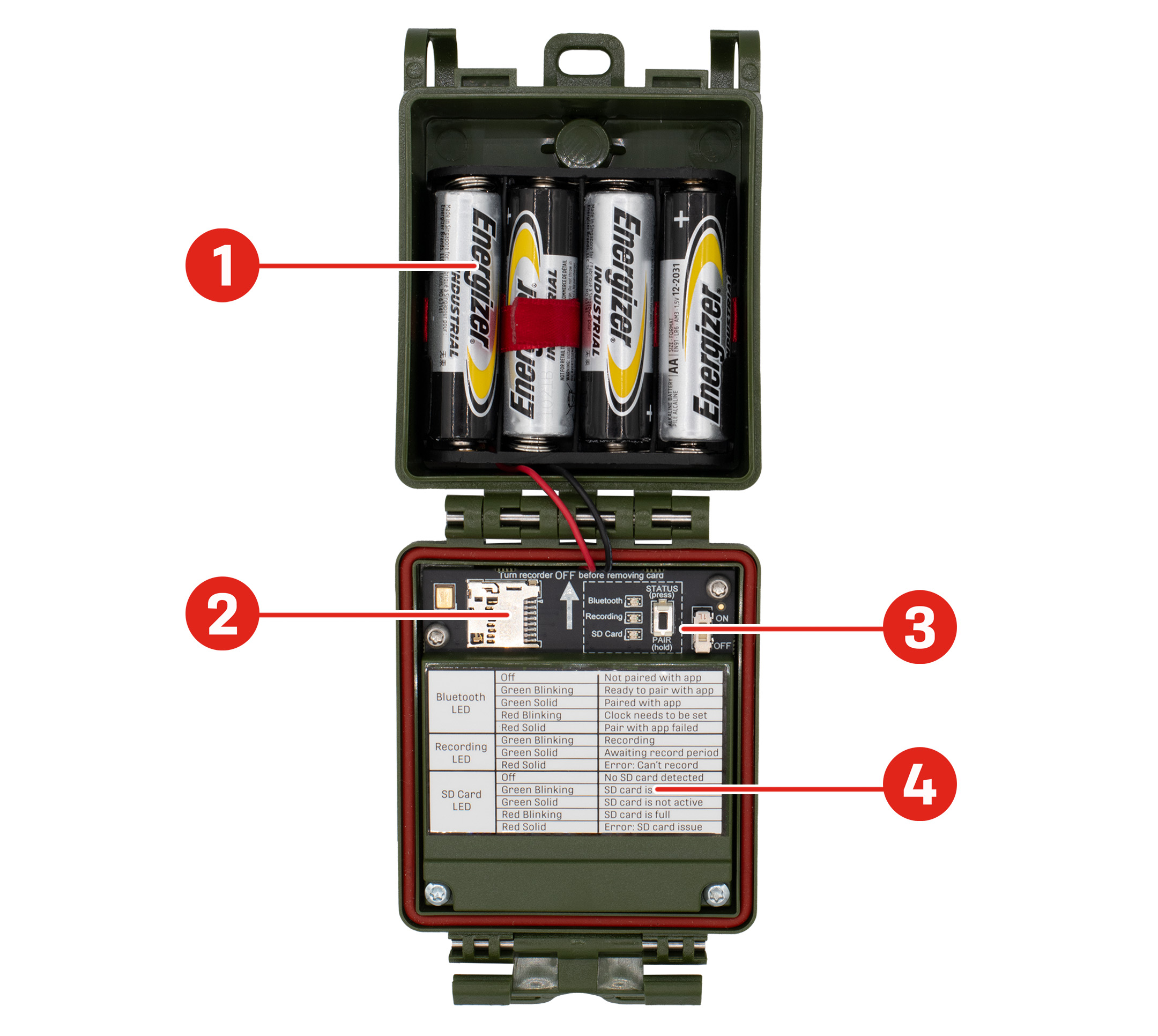

Figura 1. Panoramica interna
Un Song Meter Micro 2 mostrato quando l'involucro è aperto e disteso, con i componenti interni rivolti verso l'osservatore. Sono indicate le posizioni delle principali caratteristiche: Il vano batterie AA occupa la metà superiore dell'involucro. Lo slot per schede microSD si trova nella parte superiore sinistra della metà inferiore dell'involucro, con la scheda inserita dal lato destro. Il pannello di controllo si trova a destra dello slot per schede microSD e include tre LED, un pulsante e un interruttore. La Status LED Key (Legenda LED di stato) è stampata su un adesivo che occupa la parte inferiore della metà inferiore dell'involucro.

  1. Il vano batterie AA contiene quattro batterie AA.

  2. Lo slot per schede microSD contiene una scheda microSD con una capacità fino a 2 TB per l'archiviazione di registrazioni e altri file.

  3. Sul pannello di controllo sono situati diversi controlli fisici di base. Vedere Pannello di controllo per un'immagine dettagliata di questa sezione.

  4. La Status LED Key (Legenda LED di stato) fornisce una guida per comprendere i LED STATUS(STATO). Questa tabella si trova anche sotto LED di STATO.

Vano batterie AA

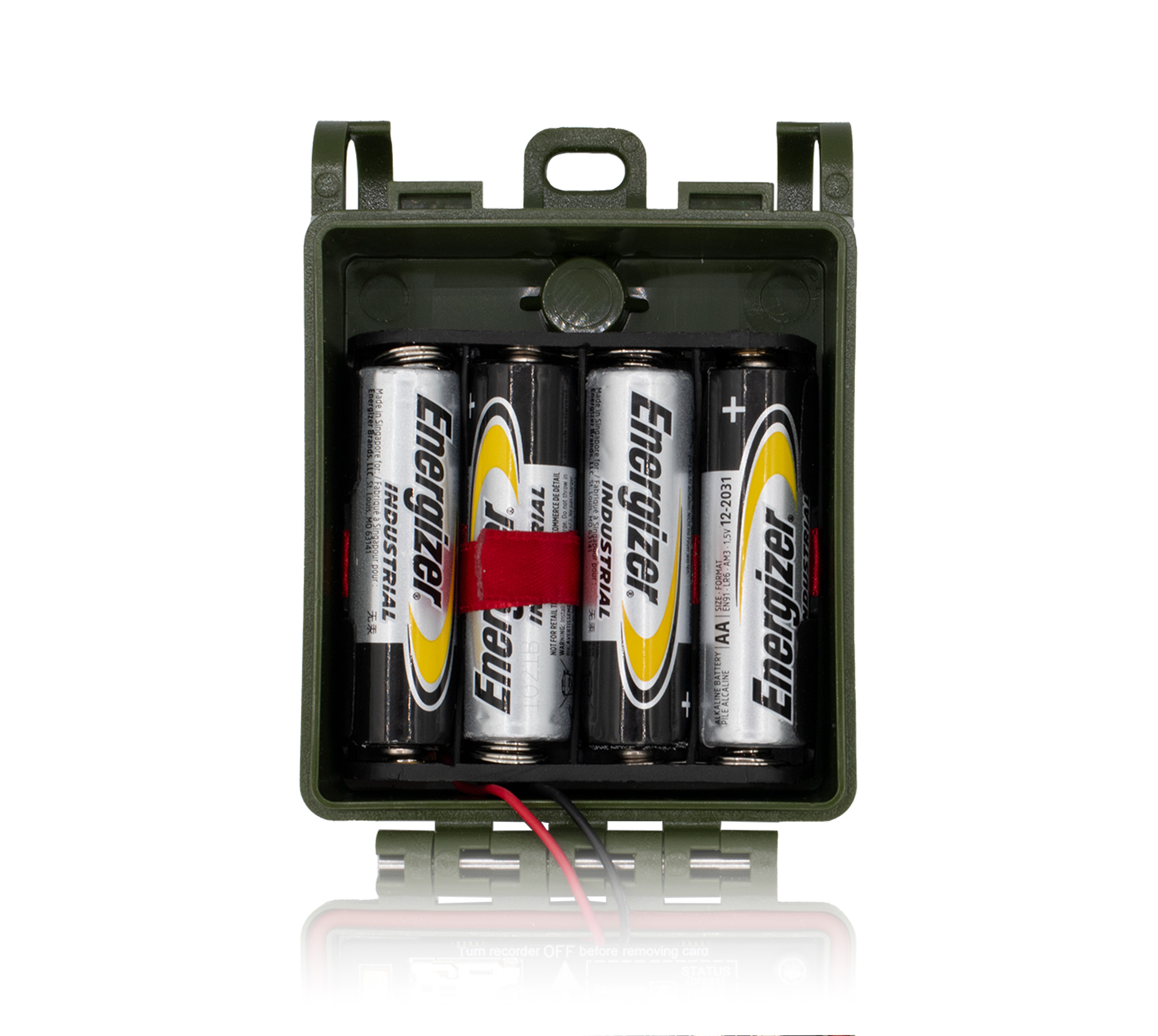

Le batterie AA devono avere un orientamento alternato. Il vano batterie occupa la metà superiore dell'involucro quando questo è completamente aperto. Con questo orientamento, la batteria più a sinistra è rivolta con il polo positivo verso il basso.

Il vano batterie AA contiene quattro batterie AA. Tutte e quattro le batterie devono essere installate affinché il Song Meter Micro 2 si accenda.

Il vano batterie ha due nastri fissati ai bordi sinistro e destro del vano stesso. Ogni nastro deve essere posizionato dietro due batterie, con le estremità libere visibili tra le due batterie centrali. Per rimuovere facilmente le batterie, tirare le estremità libere dei nastri.

Per informazioni sui diversi tipi di batterie AA, comprese le Energizer® Ultimate Lithium™, vedere Tipi di batterie AA.

Ordine di inserimento delle batterie AA

Quando si inseriscono le batterie, iniziare vicino all'estremità fissata di ciascun nastro sul lato esterno di ciascun alloggiamento e procedere verso l'estremità libera. Ciò assicurerà che il nastro abbia abbastanza spazio per fare spazio a ciascuna batteria. Se non è sufficientemente allentato, il nastro potrebbe spingere le batterie fuori dell'alloggiamento.

Pratiche raccomandate per le batterie AA

L'uso improprio delle batterie può danneggiare permanentemente il registratore. Fare sempre attenzione a seguire queste linee guida.

  • Non combinare batterie nuove o appena caricate con batterie usate o scariche. Una singola batteria scarica impedirà il funzionamento dell'intero set.

    • Il registratore si interromperà prematuramente e potrebbe non accendersi affatto.

    • Dalle batterie possono fuoriuscire sostanze chimiche corrosive che possono danneggiare il registratore.

  • Non combinare tipi diversi di batterie (ad esempio batterie alcaline con batterie al NiMH). Tutte e quattro le batterie devono essere dello stesso tipo.

    È preferibile che tutte le batterie siano della stessa marca e modello. Usare contemporaneamente batterie con caratteristiche diverse può produrre risultati imprevedibili.

  • Verificare che le batterie siano orientate correttamente. L'estremità negativa e piatta della batteria deve entrare in contatto con la molla dell'alloggiamento.

    Se una batteria AA su otto viene inserita al contrario, il Song Meter Micro 2 potrebbe accendersi, ma tale batteria potrebbe rilasciare sostanze chimiche corrosive che possono danneggiare il registratore.

  • Assicurarsi che le batterie siano orientate con la corretta polarità positiva/negativa.

Slot per schede microSD

Il registratore del Song Meter Micro 2 salva i file di registrazione e un registro di riepilogo su una scheda microSD installata nello slot per scheda di memoria.

Per inserire una scheda microSD, inserirla nello slot finché non si blocca con uno scatto. Per rimuoverla, premerla delicatamente nello slot finché non scatta nuovamente e lasciare che sia espulsa dal meccanismo a molla interno.

  • Rimuovere la scheda SD solo dopo aver portato l'interruttore di alimentazione su OFF e aver atteso che tutti i LED di stato si siano spenti.

  • Usare l'app Song Meter Configurator per verificare lo spazio di registrazione disponibile sulla scheda SD.

«Scheda SD» e «scheda microSD»

Nell'app Song Meter Configurator e in questa documentazione può essere utilizzato il termine «scheda SD» in modo generico, con riferimento sia alla scheda SD di dimensioni standard utilizzata dalla famiglia Song Meter Mini sia alla scheda microSD utilizzata dalla famiglia Song Meter Micro.

Il Song Meter Micro 2 supporta solo l'uso di schede microSD.

Marche di schede SD consigliate

Wildlife Acoustics consiglia la marca SanDisk® di schede SD per le loro prestazioni superiori. Anche Kingston® e PNY® sono adatte.

Pannello di controllo

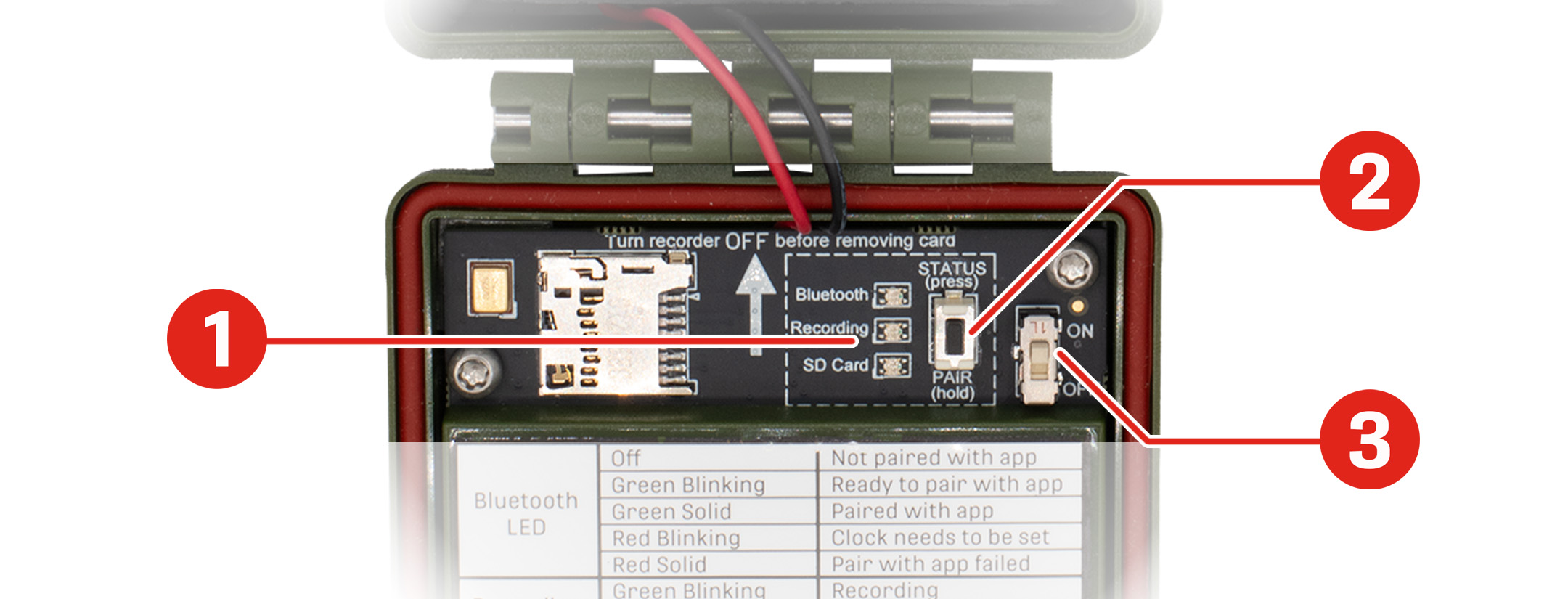

Figura 2. Pannello di controllo
Il pannello di controllo si trova all'interno del coperchio anteriore del Song Meter Micro 2, vicino alla cerniera dell'involucro. Sul lato sinistro c'è lo slot per schede microSD. Verso destra dal centro ci sono tre LED di stato allineati verticalmente, il pulsante Pair/Status (Associa/Stato) e l'interruttore On/Off.

  1. I LED STATUS(STATO) forniscono un feedback visivo sullo stato del Bluetooth, della Registrazionee della Scheda SD del registratore. Vedere LED di STATO.

  2. Il pulsante PAIR/STATUS (ASSOCIA/STATO) svolge due funzioni:

    1. Premerlo senza rilasciarlo per avviare l'associazione con l'app Song Meter Configurator. Vedere Associazione del registratore all'app Song Meter Configurator.

    2. Premerlo brevemente per attivare i LED STATUS(STATO). Vedere LED di STATO.

  3. L'interruttore ON/OFF accende il registratore o lo imposta su uno stato di inattività a basso consumo di potenza. Vedere Interruttore ON/OFF.

LED di STATO

I tre LED di STATO sul registratore forniscono informazioni su Bluetooth, Registrazionee Scheda SD.

I LED di STATO rimangono attivi mentre il registratore è associato all'app Song Meter Configurator.

La tabella delle definizioni dei LED di STATO, riportata di seguito, si trova anche all'interno del coperchio del registratore per riferimento.

Tabella 1. Status LED Key (Legenda LED di stato)

Etichetta LED

Attività LED

Significato dello stato

Bluetooth

Spento

Non associato all'app Song Meter Configurator

Verde lampeggiante

Pronto per l'associazione con l'app Song Meter Configurator

Verde fisso

Associato all'app Song Meter Configurator

Rosso lampeggiante

L'orologio deve essere impostato

Rosso fisso

Associazione non riuscita

Registrazione

Verde lampeggiante

Registrazione

Verde fisso

In attesa del prossimo periodo di registrazione

Rosso fisso

Errore: impossibile registrare

Scheda SD

Spento

Non viene rilevata alcuna scheda SD

Verde lampeggiante

La scheda SD è attiva: non espellerla

Verde fisso

La scheda SD è inattiva: può essere espulsa in sicurezza

Rosso lampeggiante

La scheda SD è piena

Rosso fisso

Errore: problema con la scheda SD

Interruttore ON/OFF

  • ON (posizione in alto): È abilitata la massima potenza. Viene avviata la programmazione.

  • OFF (posizione in basso): Il registratore entra in uno stato di inattività a basso consumo di potenza. La programmazione viene interrotta.

Quando il registratore del Song Meter Micro 2 viene acceso per la prima volta, i LED di STATO mostrano lo stato del Bluetooth, della registrazionee dellascheda SD. Se il registratore non è associato e i suoi pulsanti non vengono toccati per un minuto, i LED si spengono.

Nota:

Quando il registratore del Song Meter Micro 2 è spento, esegue una routine per terminare e salvare qualsiasi registrazione in corso. Questa operazione può richiedere alcuni secondi.

Questo processo significa che è sicuro portare l'interruttore suOFF in qualsiasi momento.
