Pläne und Planblöcke

Ein Plan für den Song Meter Micro 2 kann aus bis zu zehn Planblöcken bestehen. Wenn ein Planblock nur ein einziger Aufnahmezeitraum wäre, würde die Zahl von zehn Blöcken eine erhebliche Einschränkung darstellen. Nehmen wir zum Beispiel an, Sie möchten eine kurze Momentaufnahme einer Klanglandschaft im Laufe eines Tages aufnehmen, indem Sie zu Beginn jeder Stunde fünf Minuten aufzeichnen. Wenn ein Planblock nur einen Aufnahmezeitraum vorsähe, dann müssten Sie aufwendig separate Start- und Enddaten eingeben, und trotzdem wäre die Kapazität erschöpft, bevor Sie auch nur die Hälfte Ihrer Momentaufnahmen erstellt hätten!

Zum Glück lässt sich ein solcher Plan mit nur einem einzigen Planblock programmieren:

Beispiel: Stündlich fünf Minuten lang aufzeichnen

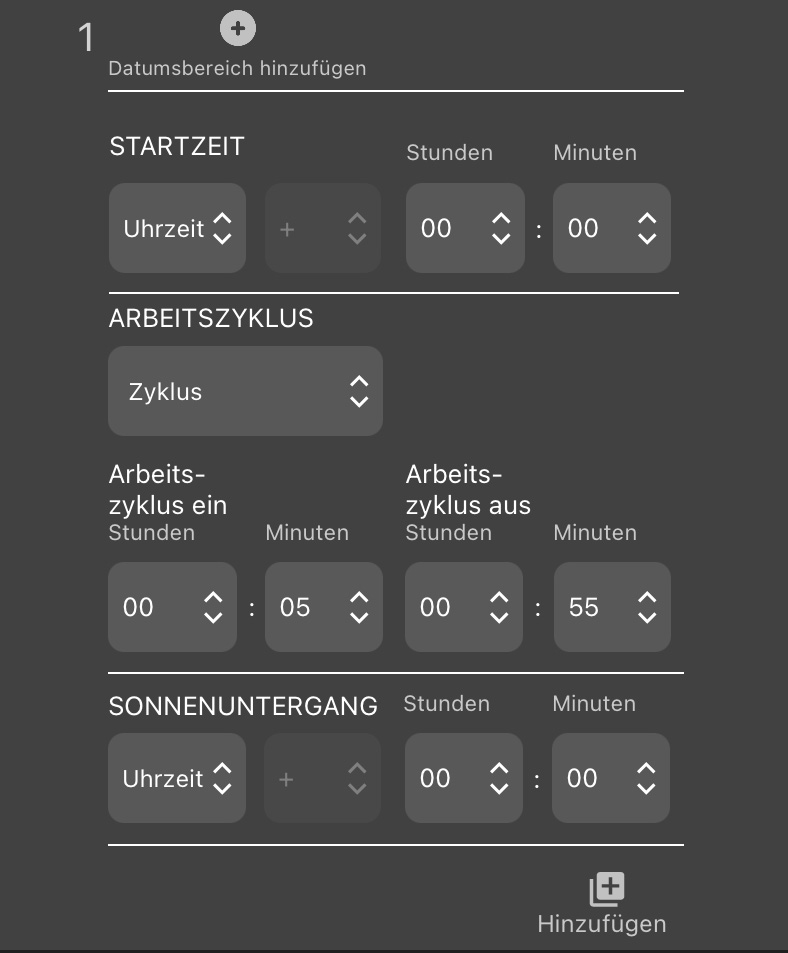

Screenshot eines Beispielplans im Konfigurations-Editor, der im nachfolgenden Text beschrieben wird.

Aus Gründen der Barrierefreiheit und Lesbarkeit auf Bildschirmen unterschiedlicher Größe werden in weiteren Beispielen die Pläne stets als Klartext dargestellt. Der folgende Text stellt die Befehle nach, die in der Abbildung oben gezeigt werden.

  • STARTZEIT: Uhrzeit 00:00

  • ARBEITSZYKLUS: Zyklus

    • Arbeitszyklus ein: 00:05

    • Arbeitszyklus aus: 00:55

  • ENDZEIT: Uhrzeit 00:00

Mit fünf einfachen Befehlen weist dieser Planblock den Song Meter Micro 2 an, zu Beginn jeder Stunde fünf Minuten aufzuzeichnen. In den folgenden Abschnitten wird die Funktionsweise der einzelnen Komponenten erläutert.

Anmerkung:

In diesem Beispiel wird die optionale Funktion Datumsbereich nicht verwendet. Das bedeutet, dass dieser Planblock jeden Tag denselben Ablauf ausführt, sobald der Rekorder seinen Plan startet. Wir werden die Funktionen von Datumsbereich in einem späteren Abschnitt behandeln.

Startzeit und Endzeit

  • STARTZEIT: Uhrzeit 00:00

  • ...

  • ENDZEIT: Uhrzeit 00:00

Die Befehle STARTZEIT und ENDZEIT lassen sich am besten im Verhältnis zueinander verstehen. Alles, was der Planblock tut, erfolgt nach der STARTZEIT und wird fortgesetzt, bis die ENDZEIT erreicht ist. Dies gilt auch dann, wenn STARTZEIT und ENDZEIT wie hier denselben Wert haben. Der Planblock beginnt jedes Mal, wenn 00:00 Uhr erreicht wird (12:00 AM auf der 12-Stunden-Uhr), und er wird alles tun, wofür Sie ihn programmieren, bis zum nächsten Mal 00:00 Uhr erreicht wird. Das bedeutet, dass der Rekorder einen Zyklus dieses Planblocks um Mitternacht beendet und gleichzeitig einen neuen startet.

Dieselbe Logik bedeutet, dass ein einzelner Planblock zwei Kalenderdaten umfassen kann:

  • STARTZEIT: Uhrzeit 00:00

  • ...

  • ENDZEIT: Uhrzeit 00:00

In diesem Beispiel beginnt der Planblock jedes Mal zu laufen, wenn es 17:00 Uhr (5:00 PM) wird, und endet, wenn die Uhr zum nächsten Mal 5:00 Uhr erreicht (5:00 AM), also am nächsten Tag.

Das mag offensichtlich erscheinen, aber es ist wichtig, dies bereits jetzt zu verstehen, denn später führen wir STARTZEITEN und ENDZEITEN ein, die relativ zum Sonnenauf- und -untergang festgelegt werden.

Anmerkung:

Wenn Sie Ihren Einsatz zum ersten Mal starten, setzt der Song Meter Micro 2 in der Mitte eines ggf. für den betreffenden Zeitpunkt programmierten Planblocks ein. Der Rekorder muss beim Einschalten also nicht auf das nächste Auftreten der STARTZEIT warten.

Arbeitszyklus

In der technischen Welt beschreibt der „Arbeitszyklus“ ein Muster sich wiederholender Aktivität und Inaktivität. Dies kann ein Muster von Ein- und Ausschaltsignalen bei einem Computer sein, die sich jede Sekunde millionenfach abwechseln, aber auch ein Zeitplan, durch den eine Fertigungsmaschine täglich drei Stunden lang läuft.

In Song Meter-Plänen weist ein Arbeitszyklus den Rekorder an, in festen Zeitintervallen zwischen STARTZEIT und ENDZEIT zwischen Aufnahme und Ruhezustand zu wechseln.

Wenn ARBEITSZYKLUS durch Auswahl von Zyklus aktiviert wird, beginnt der Planblock zur STARTZEIT mit der Aufnahme, unterbricht sie dann, zeichnet wieder auf, unterbricht sie wieder usw., bis die ENDZEIT erreicht ist.

Zurück zu unserem Beispiel „Jede Stunde 5 Minuten aufzeichnen“. Der ARBEITSZYKLUS-Abschnitt des Planblocks sieht wie folgt aus:

  • ARBEITSZYKLUS: Zyklus

    • Arbeitszyklus ein: 00:05

    • Arbeitszyklus aus: 00:55

Bei der STARTZEIT beginnt der Rekorder mit der Arbeitszyklus ein-Phase und zeichnet fünf Minuten lang auf. Dann läuft die Arbeitszyklus aus-Phase durch: 55 Minuten Ruhezustand. Dieser Ablauf wechselt stetig zwischen fünf Minuten Aufzeichnung und 55 Minuten Ruhezustand, und zwar so lange, bis die ENDZEIT erreicht ist.

Bei Erreichen der ENDZEIT wird der Planblock sofort beendet, und zwar unabhängig davon, ob er sich in der Arbeitszyklus ein- oder der Arbeitszyklus aus-Phase befindet. Wenn die Zeitspanne zwischen STARTZEIT und ENDZEIT kurz genug ist, ist es möglich, einen Planblock zu beenden, bevor der Rekorder einen einzelnen Zyklus abschließen kann.
