Äußere Merkmale

Robustes, wetterfestes Gehäuse

Der Song Meter Micro 2-Rekorder ist für den Dauereinsatz im Freien ausgelegt. Er ist aus langlebigem Polycarbonat gefertigt und UV- und witterungsbeständig. Das Gehäuse erfüllt die Anforderungen von Schutzart IP67, d. h., dass es einem vorübergehenden Eintauchen in Wasser bis zu einer Tiefe von einem Meter standhält, ohne dass Wasser eindringt.

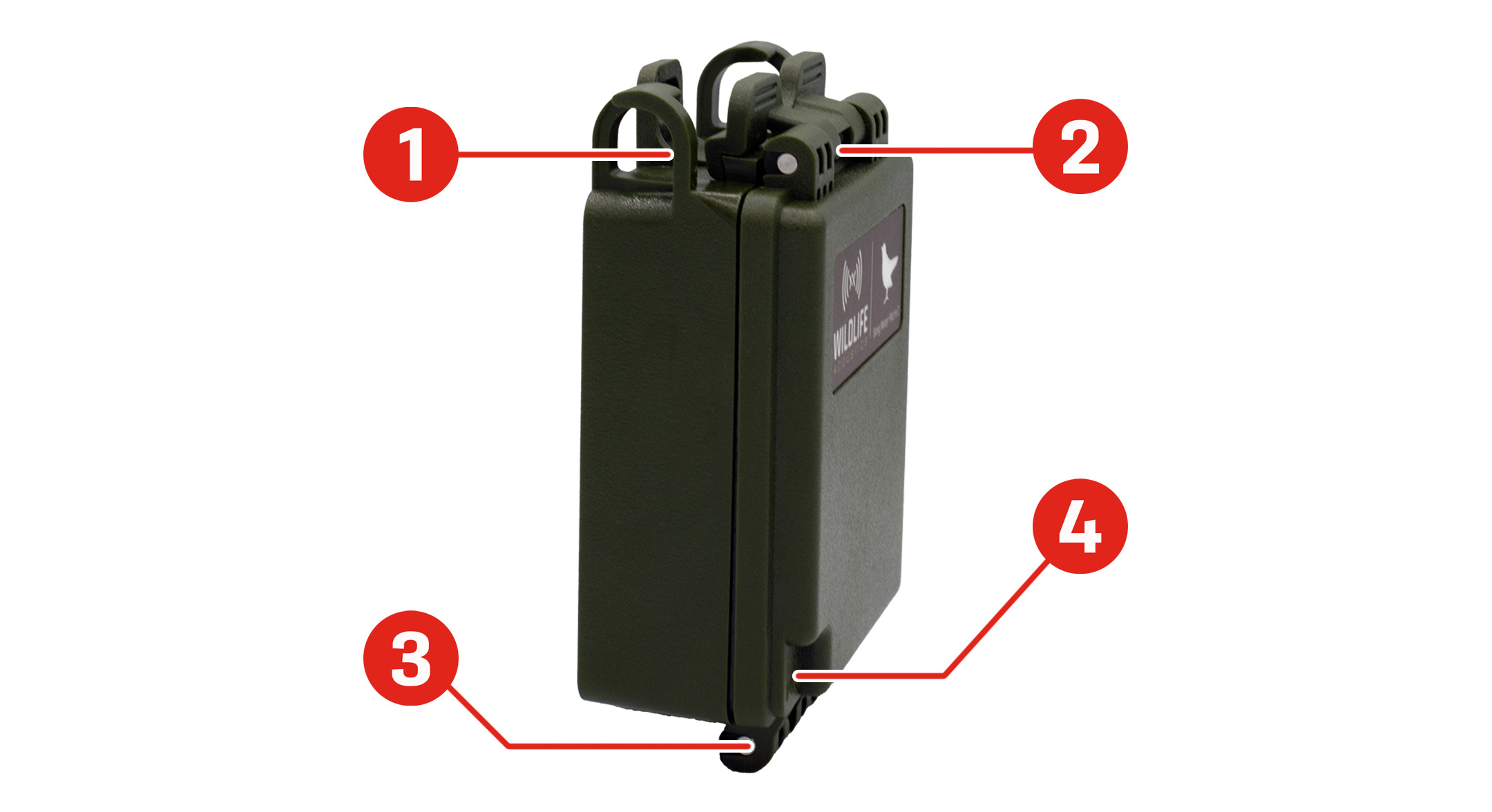

Abbildung 1. Ansicht von vorne links
Ansicht Song Meter Micro 2 von vorne links mit geschlossenem Deckel. Positionen beschriebener Merkmale sind hervorgehoben. Die Gehäuseverriegelung befindet sich auf der Oberseite des Rekorders. Einer der beiden Montagebügel befindet sich links neben der Gehäuseverriegelung. Die Mikrofonöffnung befindet sich an der unteren linken Ecke der Frontabdeckung oberhalb der eingestanzten Beschriftung „MIC“. Das Gehäusescharnier befindet sich an der Rekorderunterseite.

  1. Einer von zwei Montagebügeln, durch die Gummizüge, Seile oder Kabelschlösser mit einem Durchmesser von bis zu 0,420 Zoll (10,67 mm) gezogen werden können. Weitere Informationen finden Sie unter Vielseitige Montagemöglichkeiten.

  2. Die Gehäuseverriegelung lässt sich einrasten, um das Gehäuse abzudichten.

  3. Das Gehäusescharnier verbindet Deckel und Gehäuse des Rekorders dauerhaft.

  4. Ein Akustikmikrofon ist hinter einer Öffnung an der Frontabdeckung installiert. Es ist durch eine interne, wetterfeste Membran geschützt.

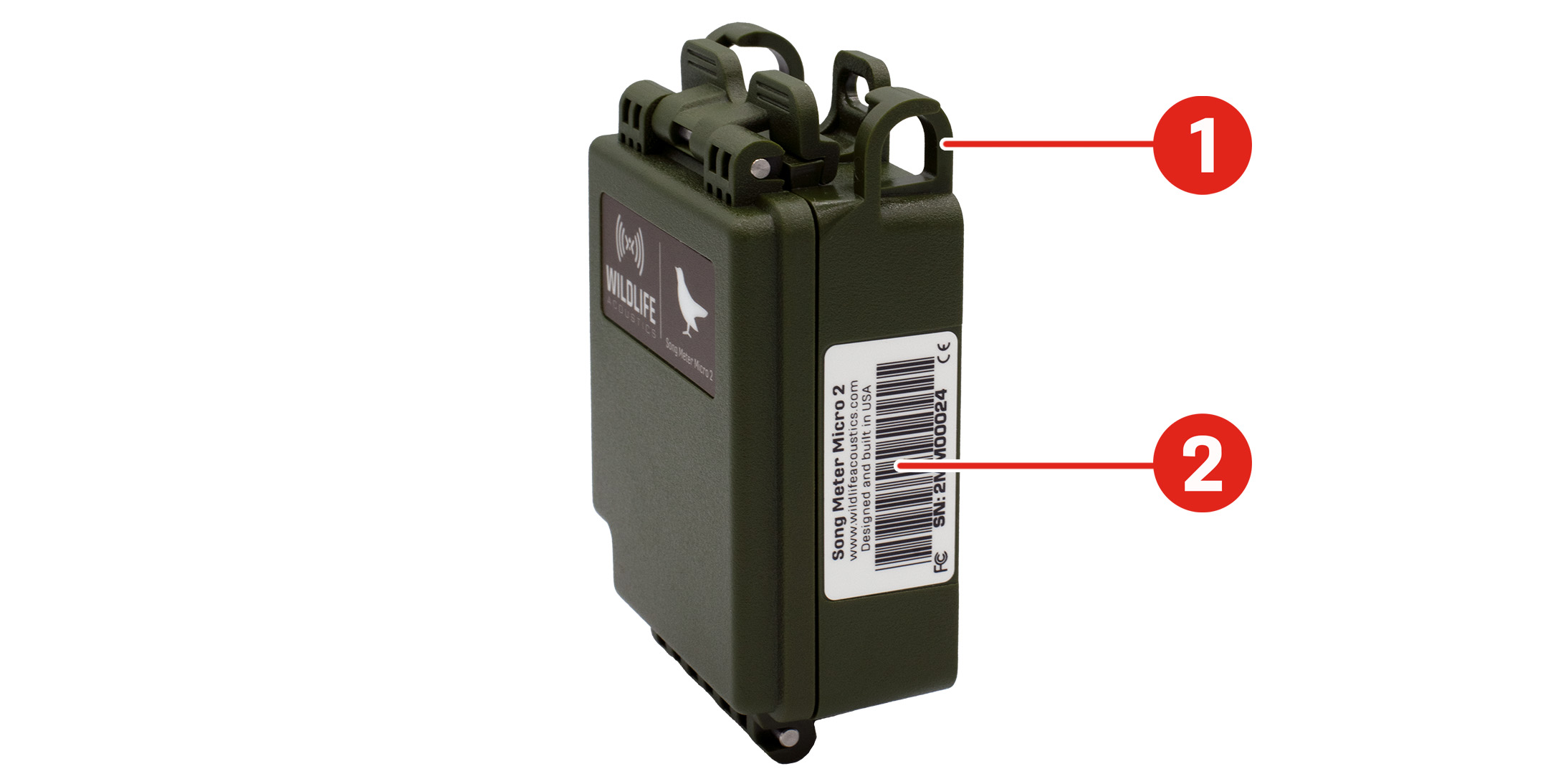

Abbildung 2. Ansicht von vorne rechts
Ansicht Song Meter Micro 2 von vorne rechts mit geschlossenem Deckel. Positionen beschriebener Merkmale sind hervorgehoben. Einer der beiden Montagebügel befindet sich in der oberen rechten Ecke des Gehäuses. Ein Barcode-Etikett befindet sich auf der rechten Seite des Gehäuses.

  1. Einer von zwei Montagebügeln, durch die Gummizüge, Seile oder Kabelschlösser mit einem Durchmesser von bis zu 0,420 Zoll (10,67 mm) gezogen werden können. Weitere Informationen finden Sie unter Vielseitige Montagemöglichkeiten.

  2. Auf dem Barcode-Etikett sind der Modellname und die Seriennummer des Rekorders aufgeführt.

    Diese Informationen werden auch in der Song Meter Configurator -App auf dem Status-Bildschirm angezeigt.

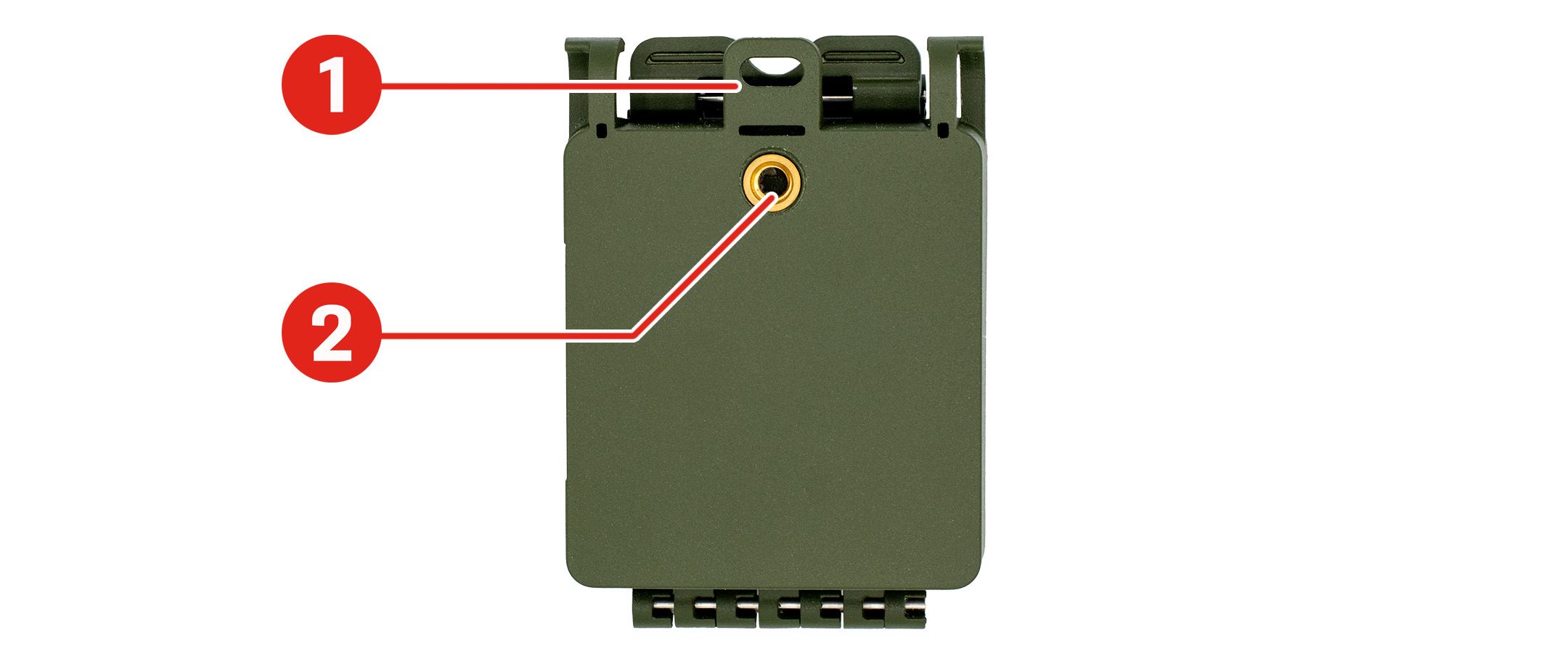

Abbildung 3. Ansicht von hinten
Song Meter Micro 2 von hinten gezeigt, mit geschlossenem Deckel. Die Montageöse befindet sich in der Mitte der oberen Kante des Rekorders. Eine vertiefte Stativhalterung befindet sich direkt unter der Montageöse.

  1. In die Montagelasche passen Bolzen oder Schrauben mit einem maximalen Gewindedurchmesser von 3/16 Zoll (4,6 mm). Sie kann auch als Befestigungspunkt für Gummizüge oder Kabelbinder verwendet werden.

  2. Die Stativhalterung ist mit einem Gewinde für eine 1/4"-20-Schraube ausgestattet. Diese Spezifikation entspricht der zahlreicher Kameras, einschließlich Outdoor-Kameras.

Vielseitige Montagemöglichkeiten

Das Gehäuse des Song Meter Micro 2 ist mit Befestigungspunkten versehen, die eine Vielzahl von Montagemöglichkeiten unterstützen:

  • In die Montagelasche oben auf der Gehäuserückseite passen Bolzen oder Schrauben mit einem maximalen Durchmesser von 3/16 Zoll (4,6 mm). Sie kann beispielsweise auch zum Anbringen von Gummizughaken oder Kabelbindern verwendet werden.

  • Die Montagebügel links und rechts oben am Gehäuse eignen sich unter anderem für Kabelschlösser, Seile, Kabelbinder oder Gummizüge. Der Innendurchmesser dieser Bügel beträgt 0,420 Zoll (10,67 mm).

  • Die Stativhalterung auf der Gehäuserückseite des Gehäuses ist mit einem Gewinde für eine 1/4"-20-Schraube ausgestattet und daher kompatibel mit vielen Montagezubehörteilen, die für Outdoor-Kameras entwickelt wurden.

    Anmerkung:

    Beachten Sie, dass nicht alle Kamerahalterungen über die dieselbe Schraubenspezifikation verfügen. Beispielsweise sind Halterungen, die für schwere Videokameras entwickelt wurden, häufig für eine 3/8"-16-Schraube ausgelegt. Ziehen Sie beim Kauf einer kompatiblen Halterung die Spezifikationen des Herstellers zurate.

Wichtig:

Vermeiden Sie bei jeder Montagemethode, übermäßig viel Kraft auf das Gehäuse des Song Meter Micro 2 auszuüben. Bei zu hohem Kraftaufwand kann sich das Gehäuse verbiegen, wodurch Lücken zwischen Deckel und Gehäuse entstehen und die Witterungsbeständigkeit des Rekorders beeinträchtigt wird.

Seien Sie besonders vorsichtig, wenn Sie den Rekorder an jungen Bäumen befestigen. Das Wachstum des Baums im Verlauf des Einsatzes könnte die Belastung des Gehäuses erhöhen.

Schlosskompatibilität

Durch die beiden Montagebügel entlang der Gehäuseoberseite des Song Meter Micro 2 kann ein Kabelschloss gesteckt werden, um den Rekorder an einem Baum oder einem Aufbau zu befestigen.

Der Durchmesser des verwendeten Kabelschlosses muss kleiner als 0,420 Zoll (10,67 mm) sein, damit es durch die beiden Montagebügel passt.
