Technische Daten für Akustikmikrofone

  • Richtcharakteristik: Kugelmikrofon

  • On-Axis-Empfindlichkeit: +12 ± 4 dB FS re: 1 Pa bei 1 kHz, gemessen bei einer Verstärkungseinstellung von 18 dB

Die folgenden Diagramme zeigen Standardverstärkung (+18 dB), Abtastrate 48 kHz, kalibrierte Klangquelle ein Meter vom Rekorder senkrecht zur Mikrofonachse.

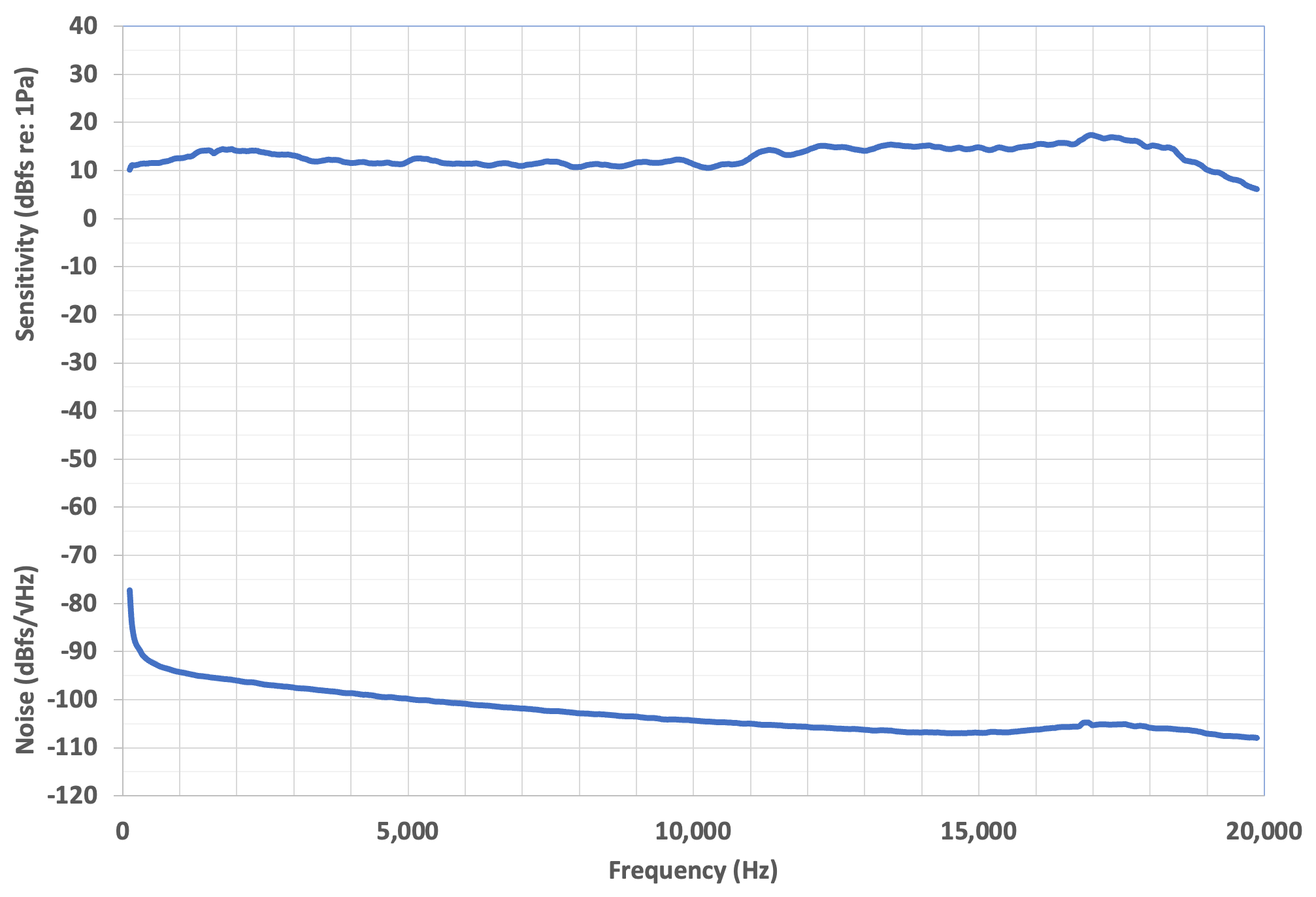

Abbildung 1. Empfindlichkeit und Grundrauschen, lineare Frequenzachse
Die Empfindlichkeit ist weitgehend flach mit kleinen Welligkeiten bei 12 dBFS/Pa von 100 Hz bis etwa 18 kHz. Von 18 bis 20 kHz fällt die Empfindlichkeit von 15 dBFS/Pa auf etwa 5 dBFS/Pa ab. Das Grundrauschen ist bei 100 Hz am höchsten, etwa –77 dBFS/Square Root (Hz). Zwischen 500 Hz und 20 kHz fällt das Grundrauschen annähernd linear von –92 dBFS/Square Root (Hz) auf –107 dBFS/Square Root (Hz) ab.

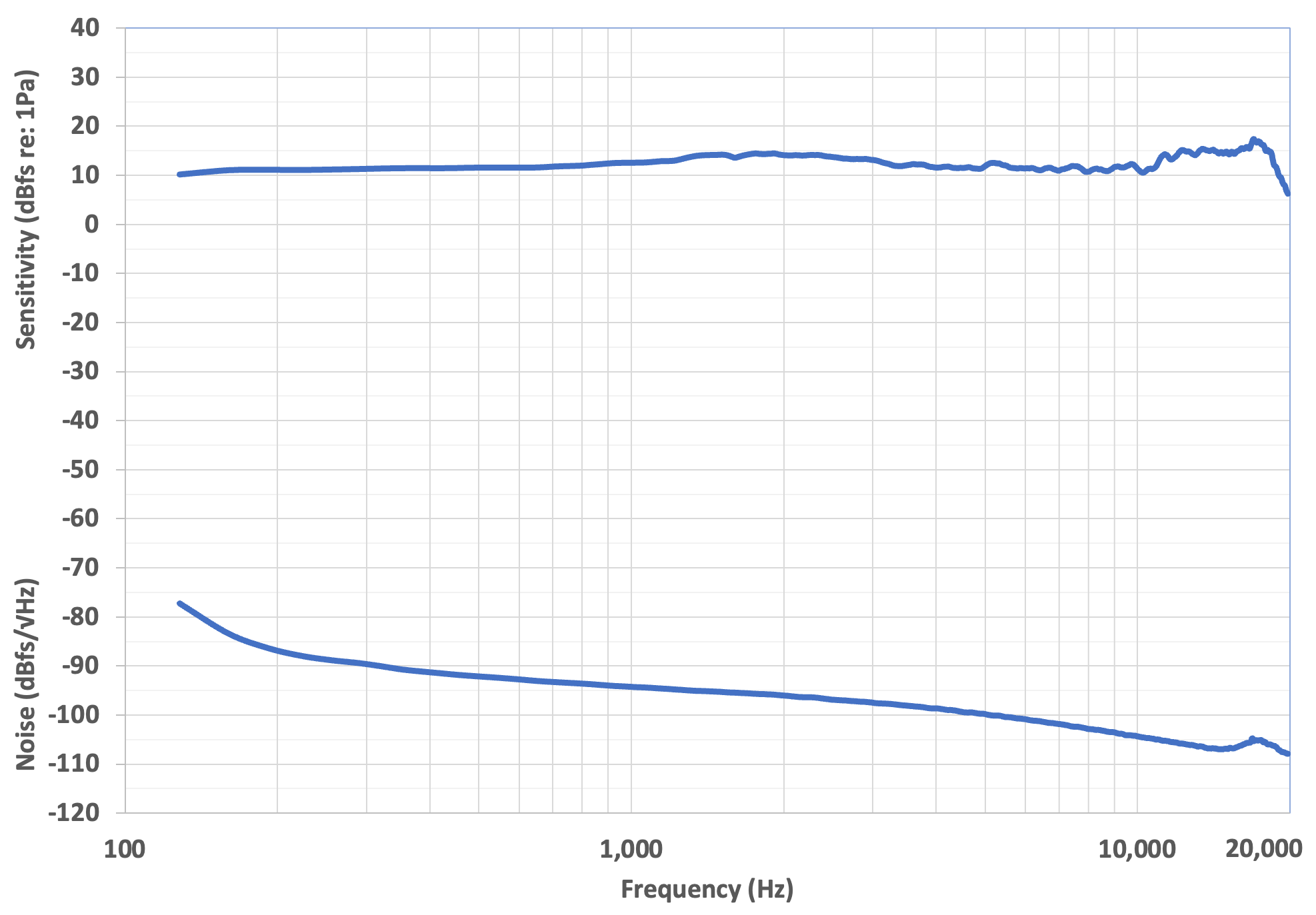

Abbildung 2. Empfindlichkeit und Grundrauschen, logarithmische Frequenzachse
Hier werden dieselben Informationen wie im vorherigen Diagramm angezeigt. Die logarithmische Frequenzachse unterstreicht die Ausdehnung des flachen Abschnitts der Empfindlichkeitskurve vor dem Abfall der Empfindlichkeit zwischen 18 kHz und 20 kHz.
