3. 硬件概述

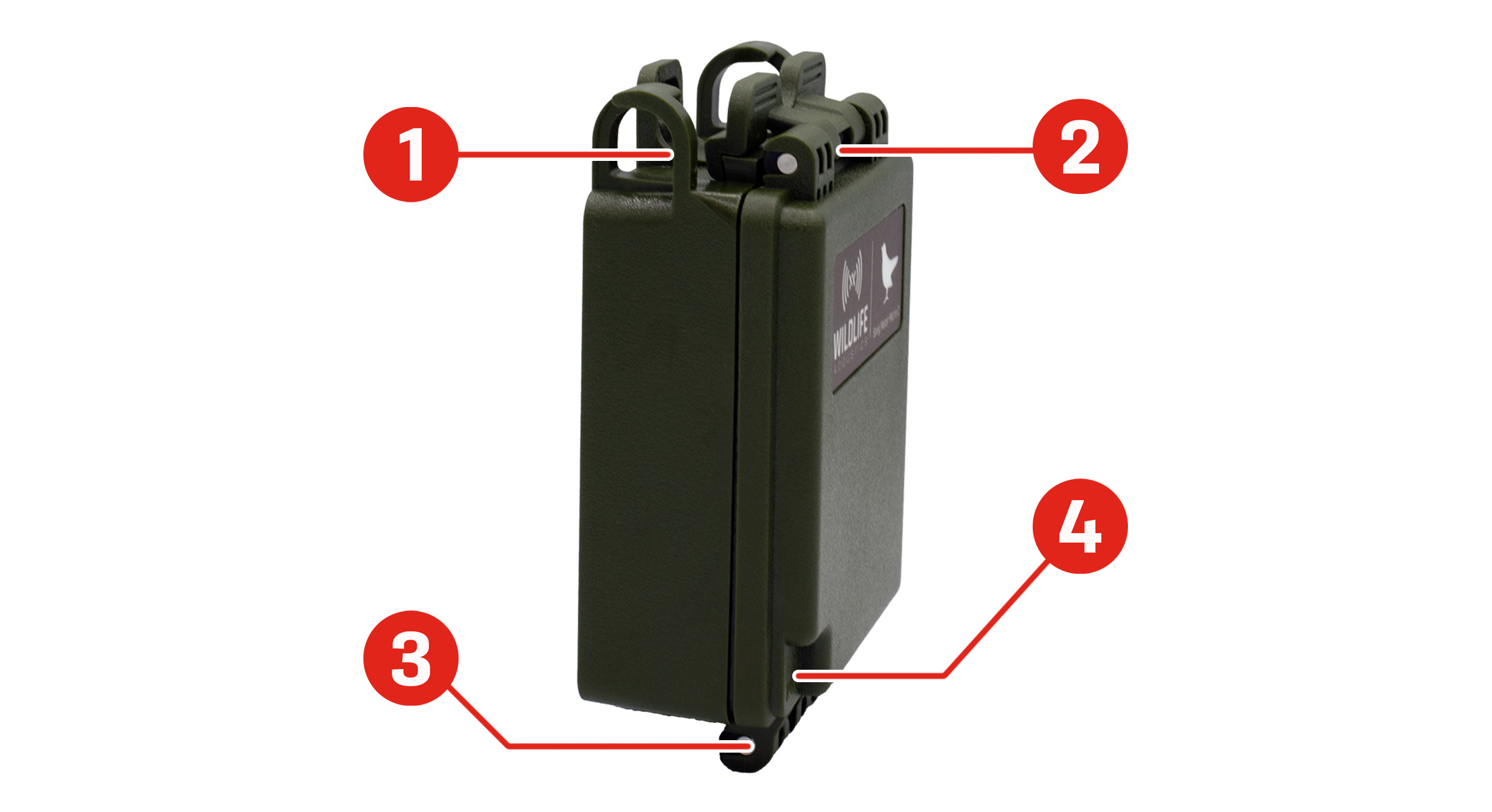

外部功能
Song Meter Micro 2 记录仪专为长期户外部署而设计。它由耐用的聚碳酸酯塑料制成，具有抗紫外线和防风雨性能。其外壳符合 IP67 标准，这意味着它可以承受暂时浸入水中，深度可达一米，而不会被水侵入。
两个安装环中的一个，可允许直径不超过 0.420 in. (10.67 mm)的蹦极绳、绳索或电缆锁穿过。参阅 多功能安装选项。
外壳插销卡入到位，以保持外壳密封。
外壳铰链可永久固定记录仪的盖板和机身。
一个原声麦克风安装在前盖上的一个通风孔后方。它由内部防风雨膜进行防护。
 |
安装片可匹配使用最大螺纹直径为 3/16 in. (4.6 mm) 的螺栓或螺钉。它也可以用作蹦极绳或扎线带的连接点。
三脚架支架匹配 1/4ʺ-20 规格的螺栓，与包括跟踪摄像机在内的许多摄像机使用的规格相同。
Song Meter Micro 2 的外壳配备了支持多种安装选项的连接点：
位于外壳背面顶部的安装片可匹配使用直径不超过 3/16 in. (4.6 mm) 的螺栓或螺钉。例如，它还可用于连接蹦极绳挂钩或扎线带。
外壳左上角和右上角的安装环适用于电缆锁、绳索、扎线带或蹦极绳等。这些安装环的内径为 0.420 in. (10.67 mm)。
外壳背面的三脚架支架匹配 1/4ʺ-20 规格的螺栓，可与许多专为跟踪摄像机设计的安装配件兼容。
注意
请注意，并非所有摄像机支架都使用相同的螺栓规格。例如，专为重型摄像机设计的支架可能使用 3/8" -16 规格的螺栓。购买兼容支架时，请核对制造商的产品规格。
重要
无论采用何种安装方法，请注意对 Song Meter Micro 2 的外壳施力不要过大。如果施力过大，外壳会弯曲，盖板和机身之间会产生间隙，影响记录仪的防风雨性能。
将记录仪安装在幼树上时要格外小心。部署过程中树木的生长可能会增加外壳的压力。
 |
电缆锁可穿过 Song Meter Micro 2 顶部的两个安装环，以保持其与树木或结构的连接。
电缆锁的直径必须小于 0.420 in. (10.67 mm) 以穿过两个安装环。
内部部件
 |
AA 电池仓可容纳四节 AA 电池。
microSD 卡槽可插入一张容量高达 2TB 的 microSD 卡，用于存储录音和其他文件。
在控制面板中，您可以找到几个基本的物理控件。有关本节的详细图片，请参阅 控制面板。
Status LED Key（状态 LED 符号说明）阐述了LED 的含义。此表也可在 STATUS LED 章节找到。
AA 电池仓可容纳四节 AA 电池。Song Meter Micro 2 必须安装所有四节电池才能开机。
电池仓的左右边缘固定了两条丝带。每条丝带应放置在两节电池后面，中间两节电池之间的自由端可见。拉动丝带的自由端可轻松取出电池。
有关不同类型 AA 电池（包括 Energizer® Ultimate LithiumTM）的信息，请参阅 AA 电池的类型。
AA 电池插入顺序
插入电池时，从每个托盘外侧靠近每条丝带的连接端开始，然后朝自由端插入。这将确保丝带有足够的松弛度来为每节电池腾出空间。如果没有足够的松弛度，丝带可能会将电池从托盘中推出。
AA 电池的最佳做法
电池使用不当可能会永久损坏您的录音机。请务必遵循这些准则。
请勿将新电池或刚充电的电池与用过或未充电的电池混用。一节电量耗尽的电池将使整组电池无法发挥作用。
录音机将过早断电，甚至可能根本无法开机。
电池可能会泄漏腐蚀性化学物质，从而损坏录音机。
请勿混用不同类型的电池（例如将碱性电池与镍氢电池混合使用）。所有 4 节电池的类型必须相同。
理想情况下，所有电池的品牌和型号都应相同。将不同特性的电池混用会产生不可预测的结果。
确保电池正负极方向正确。
如果八节 AA 电池中有一节插反， Song Meter Micro 2 可以开机，但是 电池放反了最终会泄漏腐蚀性化学物质，从而损坏录音机。
存放记录仪前应取出电池。
Song Meter Micro 2 记录仪将录制文件和摘要日志保存到安装在存储卡插槽中的 microSD 卡中。
要插入 microSD 卡，请将其滑入卡槽，直到卡入到位。要取出卡，请轻轻地将卡进一步按入插槽，直到再次发出咔嗒声，内部弹簧机构会将卡弹出。
只有在将电源开关切换到位置，并等到所有 都熄灭后才能取出 SD 卡。
使用 Song Meter Configurator 应用程序查看 SD 卡的可用录制空间。
“SD 卡”和“microSD 卡”
Song Meter Configurator 应用程序和本文档中的语言可能会笼统地使用术语“SD 卡”。这既是指 Song Meter Mini 系列使用的全尺寸 SD 卡，也指 Song Meter Micro 系列使用的 microSD 卡。
Song Meter Micro 2 仅支持使用 microSD 卡。
推荐的 SD 卡品牌
Wildlife Acoustics 推荐使用性能卓越的 SanDisk® 品牌 SD 卡。Kingston® 和 PNY® 也适用。
控制面板
 |
按钮有两个功能：
长按该按钮启动与 Song Meter Configurator 应用程序的配对。参阅 将记录仪与 Song Meter Configurator 应用程序配对。
短按该按钮可激活LED。参阅 STATUS LED。
LED 提供有关记录仪的、和 状态的视觉反馈。参阅 STATUS LED。
开关可接通记录仪的电源，或将其设置为低功耗空闲状态。参阅 ON/OFF 开关。
记录仪上的三个 提供 、 和 信息。
当记录仪与 Song Meter Configurator 应用程序配对时， 保持激活状态。
以下 定义表还可以在记录仪盖板内找到，以供参考。
LED 标签 | LED 活动 | 状态的含义 |
|---|---|---|
| 关闭 | 未与 Song Meter Configurator 应用程序配对 |
闪绿光 | 准备就绪与 Song Meter Configurator 应用程序配对 | |
恒亮绿光 | 已与 Song Meter Configurator 应用程序配对 | |
闪红光 | 需要设置时钟 | |
恒亮红光 | 配对失败 | |
| 闪绿光 | 正在录音 |
恒亮绿光 | 等待下一个录音时段 | |
恒亮红光 | 错误：无法录音 | |
| 关闭 | 未检测到 SD 卡 |
闪绿光 | SD 卡处于活动状态：请勿弹出 | |
恒亮绿光 | SD 卡处于非活动状态：可以安全弹出 | |
闪红光 | SD 卡空间已满 | |
恒亮红光 | 错误：SD 卡问题 |
（向上位置）：已启用全功率。日程表启动。
（向下位置）：记录仪进入低功耗空闲状态。日程表停止。
当 Song Meter Micro 2 记录仪首次开机时，LED 显示 、 和 状态。如果记录仪未配对且一分钟内未触摸其按钮，LED 指示灯将熄灭。
注意
当 Song Meter Micro 2 记录仪关机时，它会通过一个例程来结束并保存所有当前录音。这可能需要几秒钟。
此过程意味着随时将开关切换到 位置都是安全的。
麦克风
Song Meter Micro 2 采用单个内置麦克风。麦克风与记录仪的正面齐平安装。它通过外壳中的一个通风口和一层内部防风雨膜获得保护。
